Технические характеристики

15. Технические характеристики

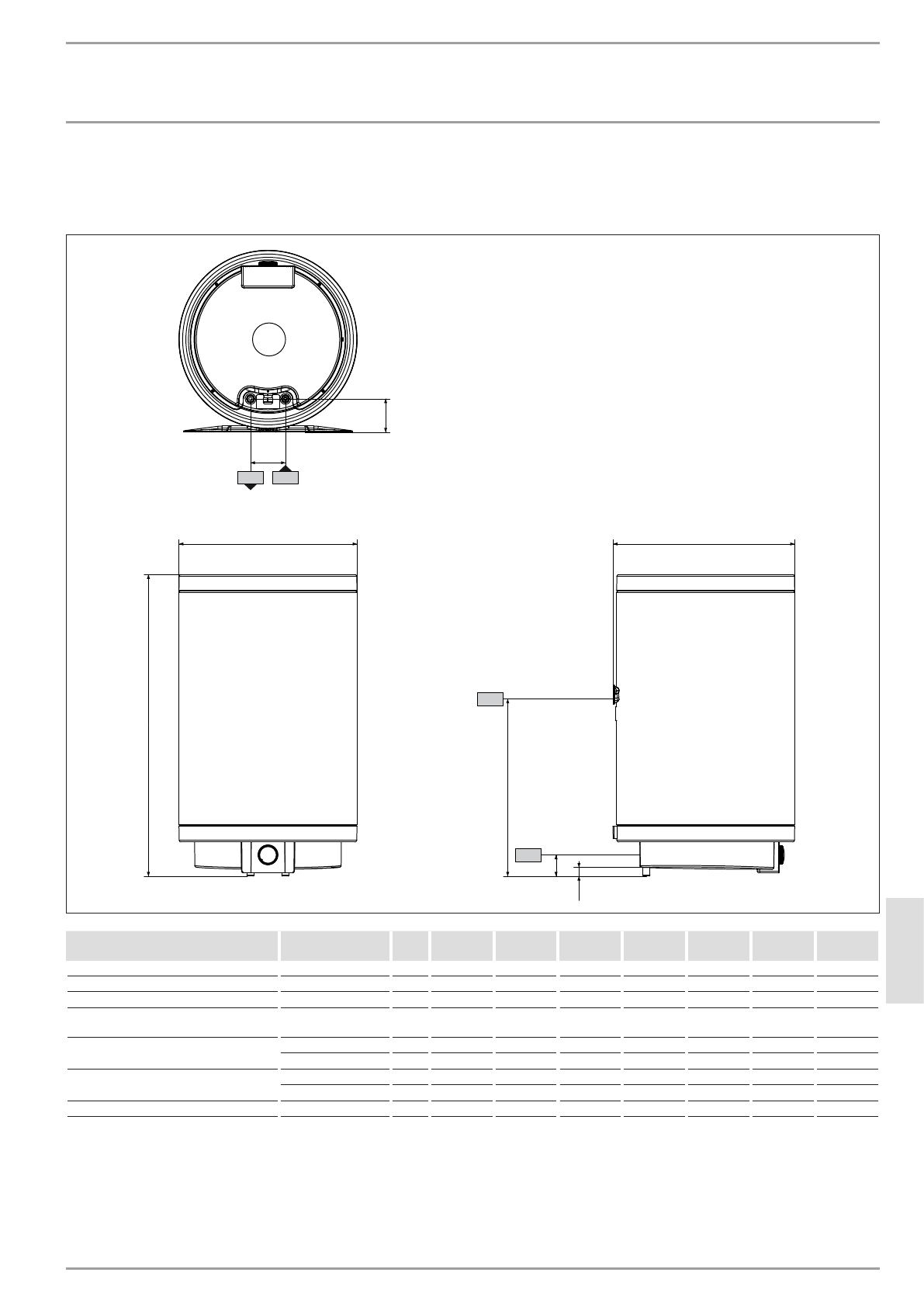

15.1 Размеры и соединения

c01

c06

i13

b01

a10

100

a40

a30

61

28

D

00000

37

13

5

PSH 30

Trend

PSH 50

Trend

PSH 80

Trend

PSH 100

Trend

PSH 120

Trend

PSH 150

Trend

PSH 200

Trend

a10 Прибор

Высота

мм

642

897

871

1025

1178

1410

1715

a30 Прибор

Глубина

мм

410

410

520

520

520

520

520

a40 Прибор

Диаметр

мм

405

405

510

510

510

510

510

b01 Ввод для электропроводки

Резьбовое соеди-

нение

PG 16

PG 16

PG 16

PG 16

PG 16

PG 16

PG 16

c01 Подвод холодной воды

Наружная резьба

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

Расстояние сзади

мм

85,5

85,5

95

95

95

95

95

c06 Выпуск. труба горячей воды

Наружная резьба

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

G 1/2 A

Расстояние сзади

мм

85,5

85,5

95

95

95

95

95

i13 Планка для подвешивания

Высота

мм

522

582

573

725

875

1114

1415
