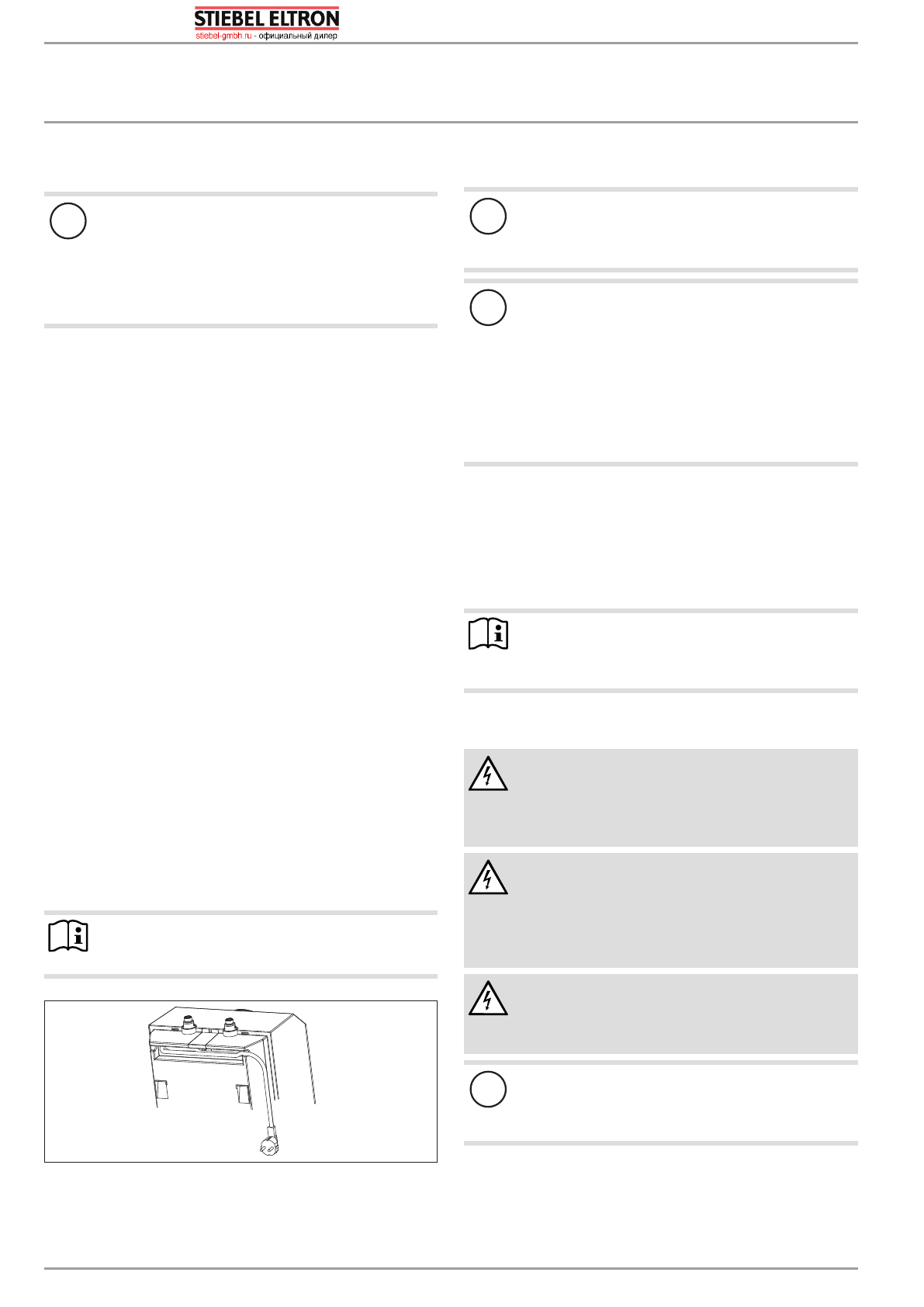

уСТАНОВкА

Монтаж

48

| ESH 10 U-P Plus | ESH 10 O-P Plus

9.  Монтаж

!

Материальный ущерб

при использовании пластмассовых труб необходи-

мо учитывать возможные экстремальные условия

эксплуатации и вероятные неисправности прибора

(см. главу «установка / Технические характеристи-

ки /  Экстремальные  условия  эксплуатации  и  воз-

никновение неисправностей»).

f

f

подвести воду ко второму смесителю заказчик может,

например, с помощью медной трубки диаметром

10 ММ.

ESH 10 U-P Plus

f

f

Для подвода воды к двум умывальникам нужно ис-

пользовать распределители-тройники.

9.1  Монтаж предохранительного узла

f

f

Выполнить монтаж мембранного предохранительного

клапана в линию подачи холодной воды на прибор.

f

f

Необходимо соблюдать указания по предохранитель-

ному клапану (см. главу «установка / Безопасность /

указания по предохранительному клапану»).

f

f

Необходимо следовать указаниям руководства по

установке предохранительного клапана.

f

f

Если статическое давление превышает 0,48 Мпа, в

водопроводную линию перед мембранным предохра-

нительным клапаном необходимо вмонтировать ре-

дукционный клапан.

9.2  Монтаж прибора

f

f

Наметить на стене места для сверления отверстий (см.

главу «установка / Технические характеристики / Раз-

меры и соединения»).

f

f

просверлить отверстия и вставить подходящие

дюбели.

f

f

закрепить настенную монтажную планку с помощью

подходящих шурупов.

f

f

Навесить прибор на настенную монтажную планку.

Указание

Излишек кабеля питания можно уложить в кабель-

ный отсек.

26

�0

2�06

�0

16

3

9.3  Подключение к водопроводу

!

Материальный ущерб

Все  работы  по  подключению  воды  и  установке

прибора необходимо производить в соответствии

с инструкцией.

!

Материальный ущерб

Иначе прибор может прийти в негодность.

f

f

Не перепутать местами соединительные шлан-

ги для подачи воды.

f

f

задать расход (см. руководство по эксплуата-

ции предохранительного клапана). учитывать

максимально допустимый расход при полно-

стью открытом смесителе (см. главу «установ-

ка / Технические характеристики / Таблица

параметров»).

убедиться, что цветная маркировка патрубков для подклю-

чения воды на смесителе и приборе совпадают:

-

синий цвет (справа) = подвод холодной воды;

-

красный цвет (слева) = выпуск горячей воды.

f

f

прочно привинтить к патрубкам прибора шланги

смесителя.

Указание

при монтаже не допускать перегибов соединитель-

ных  шлангов  для  подачи  воды.  при  установке  не

допускать растягивающих напряжений.

9.4  Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕ-

СКИМ ТОКОМ

Все работы по электрическому подключению и

установке  необходимо  производить  в  соответ-

ствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕ-

СКИМ ТОКОМ

При  неразъемном  подключении  к  сети  через

приборную  розетку  прибор  должен  отсоеди-

няться от сети с раствором контактов не менее

3 ММ на всех полюсах.

ПРЕДУПРЕЖДЕНИЕ ПОРАЖЕНИЕ ЭЛЕКТРИЧЕ-

СКИМ ТОКОМ

Проверить подключение прибора к защитному

проводу.

!

Материальный ущерб

Напряжение в сети должно совпадать с указанным

на заводской табличке.

f

f

учитывать данные на заводской табличке.
