уСТАНОВкА

Технические характеристики

52

| ESH 10 U-P Plus | ESH 10 O-P Plus

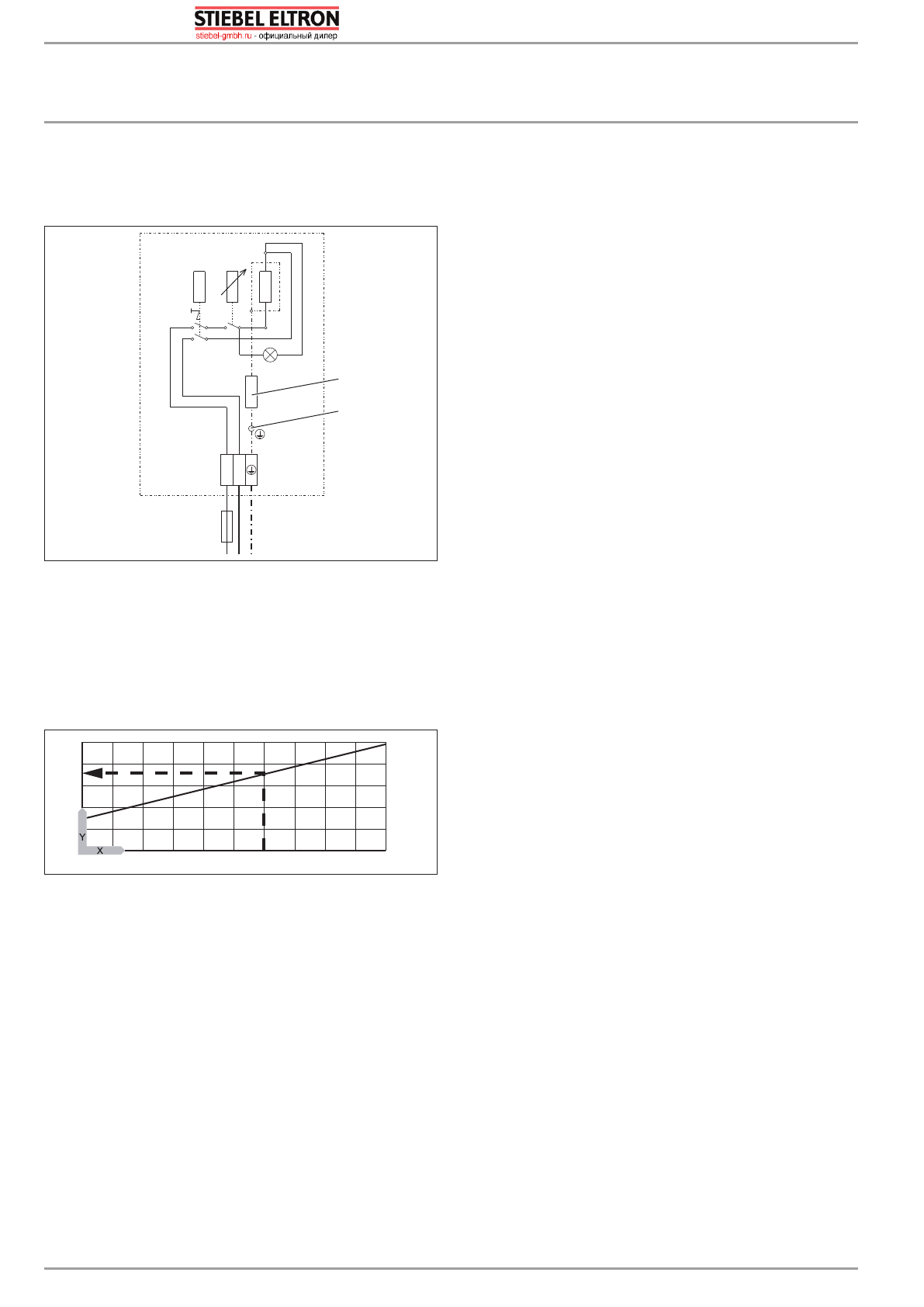

14.2  Электрическая схема

1/N/PE ~ 230 В

ϑ>

ϑ>

L N

85

�0

2�06

�0

00

4

1

2

1  Сопротивление 560 Ом

2  защитный анод

14.3  Диаграмма нагрева

Длительность  нагрева  зависит  от  количества  накипи  и

остаточного тепла. Длительность нагрева холодной воды

температурой 10 °C до максимальной температуры пока-

зана на графике.

35

40

45

50

55

60

65

70

75

80

85

0

5

10

15

20

25

D

00000

47

11

8

x  Температура в °C

y  Длительность в мин
пример:

заданная температура = 65 °C

Длительность нагрева = ок. 18 мин

14.4  Государственные допуски и

свидетельства

знаки технического контроля находятся на заводской та-

бличке.

14.5  Экстремальные условия эксплуатации

и возникновение неисправностей

В случае неисправности возможен кратковременный на-

грев системы макс. до 105 °C.
