уСТАНОВкА

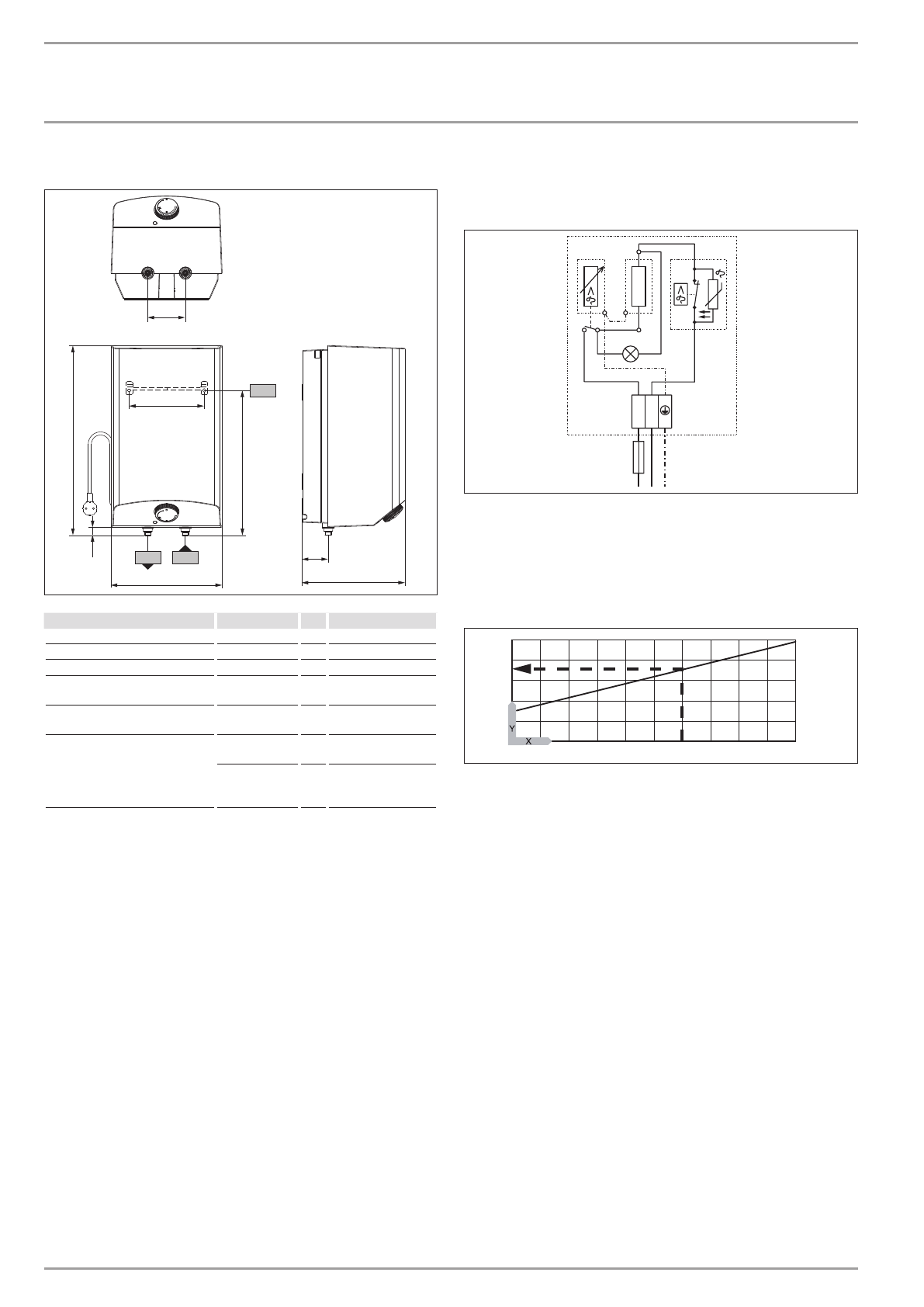

Технические характеристики

72

 | ESH 10 U-N Trend | ESH 10 O-N Trend www.stiebel-eltron.com

ESH 10 O-N Trend

c01

i13

c06

70

a30

a20

100

22

a10

D

00000

18

56

6

ESH 10 O-N Trend

a10 прибор

Высота

ММ

506

a20 прибор

Ширина

ММ

296

a30 прибор

Глубина

ММ

276

c01  подвод холодной воды  Наружная

резьба

G 1/2 A

c06  Выпуск горячей воды

Наружная

резьба

G 1/2 A

i13  Настенная монтажная

планка

Высота

ММ

386

Шаг отвер-

стий по гори-

зонтали

ММ

200

15.2  Электрическая схема

1/N/PE ~ 230 В

L N

85

�0

2�

06

�0

00

1

15.3  Диаграмма нагрева

Длительность нагрева зависит от количества накипи и

остаточного тепла. Длительность нагрева холодной воды

температурой 10 °C до максимальной температуры пока-

зана на графике.

35

40

45

50

55

60

65

70

75

80

85

0

5

10

15

20

25

D

00000

47

11

8

x  Температура в °C

y  Длительность в мин
пример:

заданная температура = 65 °C

Длительность нагрева = ок. 18 мин

15.4  Государственные допуски и

свидетельства

знаки технического контроля находятся на заводской та-

бличке.

15.5  Экстремальные условия эксплуатации

и возникновение неисправностей

В случае неисправности система может кратковременно

нагреваться до максимальной температуры 100 °C.
