Монтаж

Монтаж

f

Законтрите винты.

6.1  подключение воды

!

повреждение  прибора  или  нанесение  вреда

окружающей среде

чрезмерный нагрев при пайке медных труб вблизи

нагревателя DHC может повлечь за собой повреж-

дение прибора.

f

при любых работах соблюдайте соот-

ветствующие действующие национальные и

региональные предписания.

f

при давлении в магистрали холодной воды свыше 1

мпа следует установить редукционный клапан.

f

тщательно промойте трубопровод подачи холодной

воды, чтобы удалить остатки накипи и загрязнения.

f

в магистраль холодной воды должен быть встроен

запорный клапан, см. рис. «монтаж». с его помощью

можно перекрыть прибор для проведения техни-

ческого облуживания

f

указания касательно прибора

-

Холодная вода (вход) справа

-

горячая вода (выход) слева

f

для данного прибора не требуется установка предо-

хранительного клапана в магистрали горячей воды.

в отдельных регионах действуют правила, в

соответствии с которыми необходима установка

предохранительного клапана. такой клапан должен в

этом случае быть установлен на выходе прибора, т.е.

для горячей воды

f

нагреватель DHC-E пригоден для подключения к

системе медных труб, пластмассовых труб или труб из

нержавеющей стали. если вблизи прибора предстоит

производить пайку, обеспечьте, чтобы открытый огонь

не мог причинить вреда.

f

по окончании работ проверьте прибор на

герметичность.

6.2  Электрическое соединение

опаСноСтЬ поражения электрическим током

необходимо  соблюдать  все  национальные  и

региональные предписания и постановления.

!

повреждение  прибора  или  нанесение  вреда

окружающей среде

соблюдайте  данные,  приведенные  на  заводской

табличке.  указанное  на  ней  напряжение  должно

соответствовать напряжению сети.

опаСноСтЬ поражения электрическим током

прежде чем приступать к работам на электро-

оборудовании, убедитесь, что предохраните-

ли  сетевого  электропитания  отключены,  во

избежание поражения электрическим током.

прежде чем подключать прибор к сети, следует

завершить выполнение всех этапов монтажа.

если этого требуют национальные или регио-

нальные нормативные документы, электриче-

ская цепь должна быть оснащена «автоматом

защиты от тока утечки».

опаСноСтЬ поражения электрическим током

так же, как при использовании любых других

электроприборов, невыполнение требования

о заземлении прибора может повлечь за собой

тяжкие телесные повреждения или смертель-

ный исход.

f

подключение прибора осуществляйте надлежащим

образом, при этом обращайте внимание на заземле-

ние и на собственную электрическую цепь прибора,

в которой должно быть правильное напряжение. в

системах с несколькими приборами DHC-E для каж-

дого прибора требуется отдельная электрическая

цепь. поперечное сечение соединительного провода

и номинал предохранителей см. раздел «технические

характеристики».

26

02

02

10

84

f

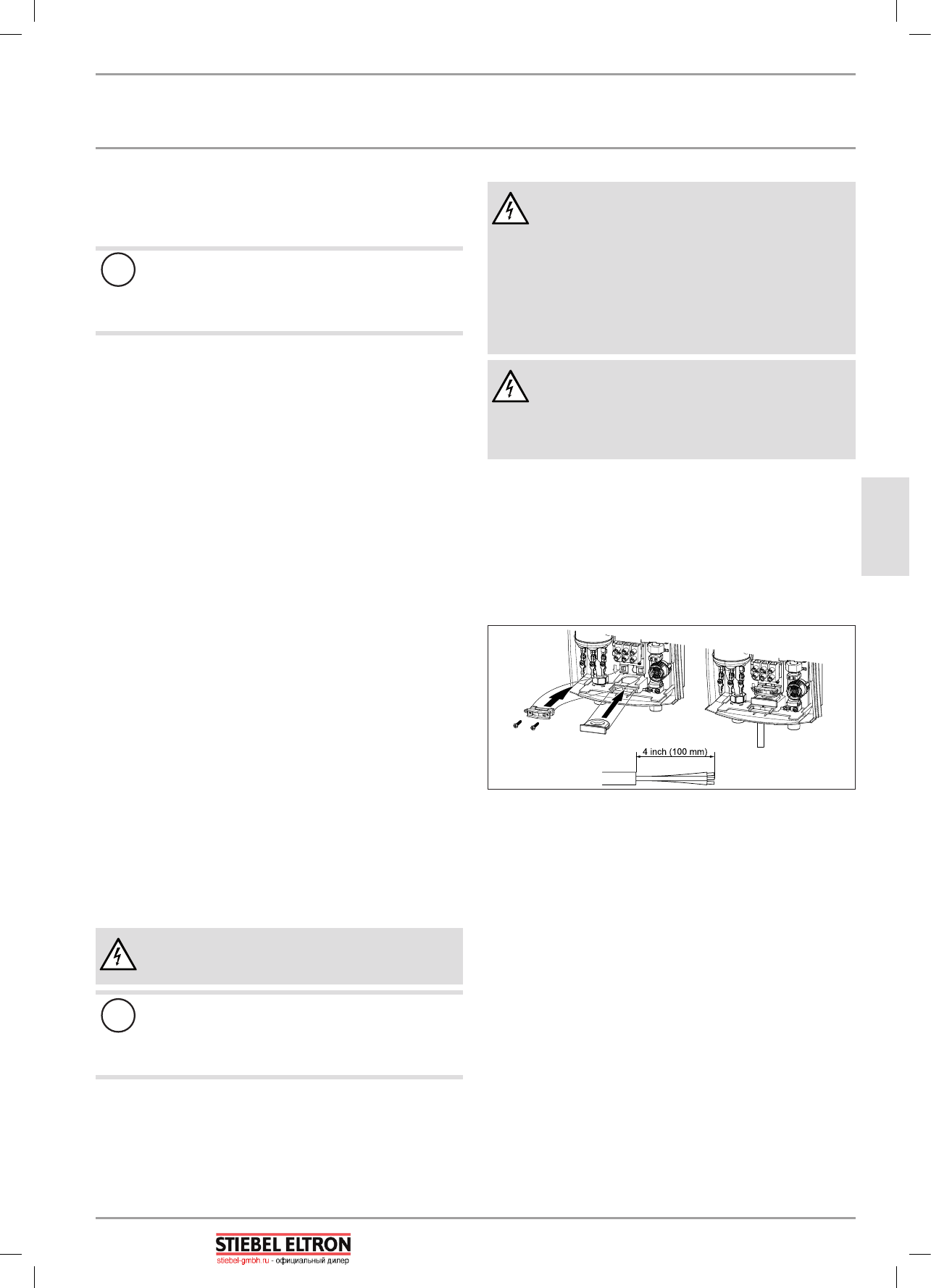

надвиньте резиновую прокладку на соединительный

провод и смонтируйте соединительный провод в

сборе с винтами для уменьшения растягивающего уси-

лия. винты для уменьшения растягивающего усилия,

крепежные винты и резиновая прокладка входят в

комплект поставки.

f

подключите соединительный провод L и L (L и N) к

клемме сети, заземляющий провод подсоединяется к

винту, имеющему маркировку символа заземления.

6.2.1  Выбор мощности нагревателя DHC-E 8/10

в проточном нагревателе DHC-E 8/10 можно выбирать одно

из двух значений мощности. Заводская настройка прибора

при поставке соответствует 7,2 квт при напряжении 240 в.
