Монтаж

опиСание прибора

Монтаж

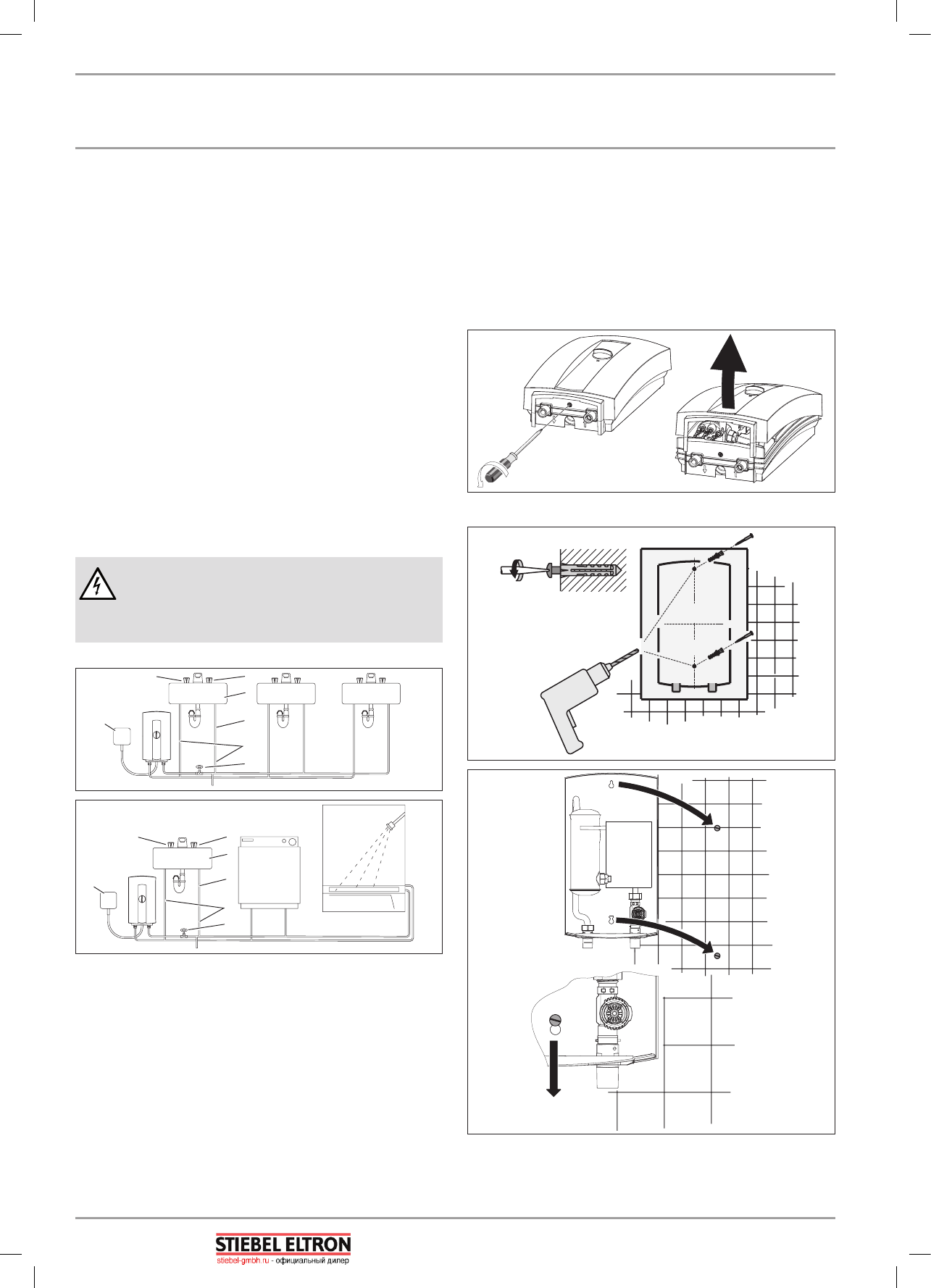

5.  описание прибора

нагреватель DHC-E может использоваться для:

-

одного или нескольких умывальников

-

одной кухонной мойки

-

душа с ограничителем расхода в душевой лейке

для всей системы горячего водоснабжения квартиры или

жилого дома в некоторых странах достаточно комбинации

из двух нагревателей DHC-E. для такого специального слу-

чая применения вы можете по запросу получить от STIEBEL

ELTRON дополнительную информацию.
для  регионов  с  высокой  температурой  холодной  воды

на  входе,  которая  в  течение  всего  года  превышает  18 °C,

прибор может подходить также для нагрева воды во всей

квартире или доме.

ВниМание! поражение электрическим током!

прибор необходимо монтировать вертикаль-

но, с патрубками для воды снизу. В таком мон-

тажном положении в прибор не попадут брыз-

ги воды.

1

2

3

4
5
6

7

26

02

02

10

82

1

2
3
4

5
6

7

26

02

02

10

81

1  вентиль горячей воды (слева)

2  вентиль холодной воды (справа)

3  умывальник

4  трубопровод подачи холодной воды 1/2“

5  водопроводная труба для установки крана

6  Запорный вентиль

7  подключение к источнику электропитания

6.  Монтаж

f

установите нагреватель DHC-E как можно ближе к

точке отбора горячей воды.

f

прибор должен устанавливаться только в отапливае-

мом помещении. Хранить демонтированный прибор

также в отапливаемом помещении, поскольку в при-

боре всегда находятся остатки воды, которые могут

замерзнуть и повредить его.

f

с каждой стороны должно оставаться не менее 125 мм

свободного пространства для выполнения работ по

техническому обслуживанию.

26

02

02

10

83

f

снимите пластмассовый корпус.

26

02

02

03

31

26

02

02

10

90

f

вверните шурупы и подвесьте прибор. Шурупы и

пластмассовые дюбели для установки на стене из кир-

пича или дерева входят в комплект поставки.
