8

3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

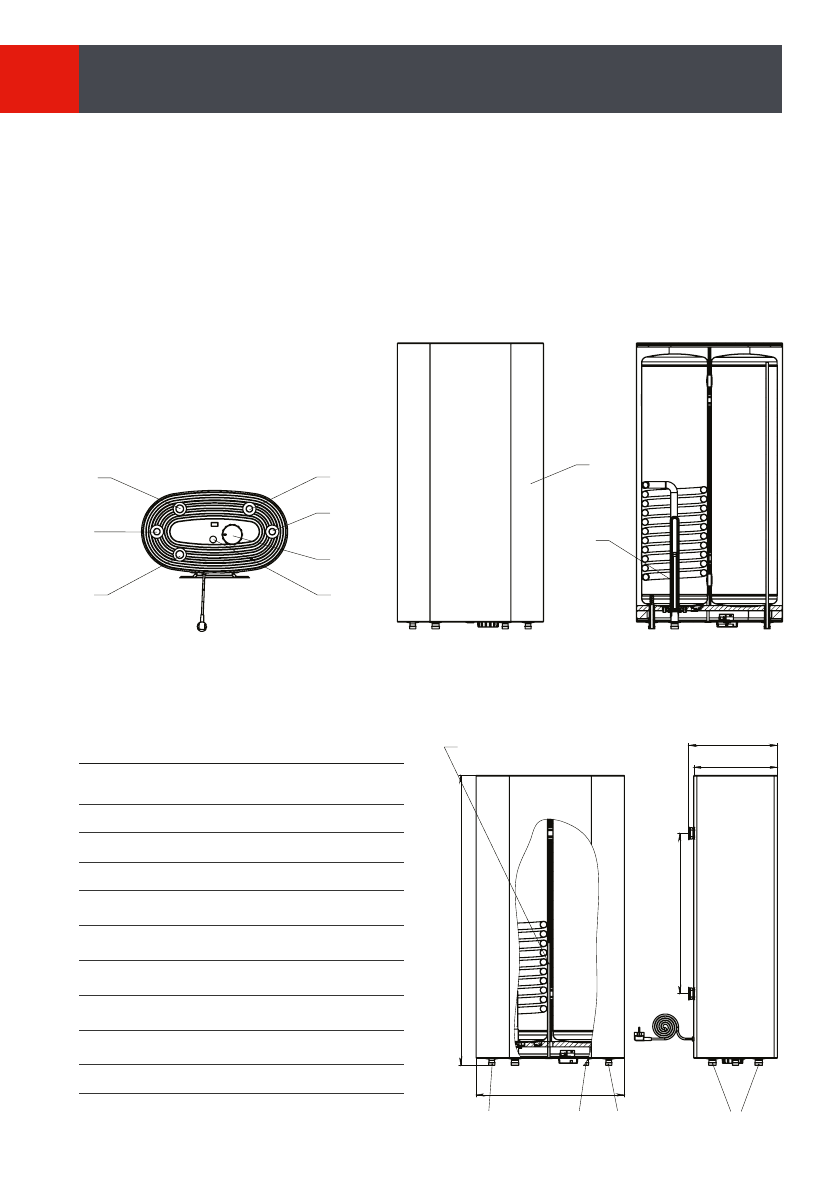

3.1 Внутренняя структура и принципиальная схема

1.  Корпус
2.  Вход холодной воды
3.  Выход горячей воды
4.  Вход теплоносителя
5.  Выход теплоносителя
6.  Рециркуляция
7.  Управление ТЭНом (для доп. нагрева)
8.  Электрический ТЭН с магниевым анодом
9.  Вход погружной гильзы датчика бойлера

Размеры и присоединения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование

На

схеме

Ед.

изм.

RTWX-

F 80

RTWX-

F 100

Высота

L

мм

890

1075

Ширина

D

мм

555

555

Глубина

B

мм

313

313

Глубина с
креплениями

b

мм

335

335

Расстояние между
креплениями

с

мм

430

600

Вход холодной
воды

1

дюйм

1/2

1/2

Выход горячей
воды

2

дюйм

1/2

1/2

Вход/выход
теплооносителя

3

дюйм

3/4

3/4

Рециркуляция

4

дюйм

1/2

1/2

3.2 Габаритные и присоединительные размеры

Водонагреватель с одним спиральным змеевиком AQUATEC INOX

Водонагреватель с одним спиральным змеевиком AQUATEC INOX
Артикулы RTWX-F 80 и RTWX-F 100

L

D

1

2

4

Трубка под датчик бойлера

B

b

c

3

1

6

3

7

9

2

5

4

8
