УСТАНОВКА И МОНТАЖ

Перед  установкой  бойлера  необходимо  тщательно  промыть  все  трубы  д ля  уда ления  посторонних
частиц, которые могли попасть в систему отопления или горячего водоснабжения в процессе сбор-
ки системы (при нарезке труб, сварке, обработке растворителями).

4.4 Подключение линии рециркуляции

В водонагревателях Royal Thermo предусмотрена возможность организации конт ура рецирк уляции
горячего  водоснабжения,  позволяющей  пользователю  мгновенно  получить  горячую  воду  после
открытия крана.

4.5. Установка аксессуаров

Д ля  установки  датчика  бойлера  (поставляется  в  комплек те  с  котлом)  необходимо  снять  заглушк у
(9),  проделать  в  ней  отверстие,  протяну ть  через  данное  отверстие  на  необходимую  д лину  датчик,
вставить датчик в трубк у д ля датчика бойлера до упора, установить заглушк у на место.

4.6 Присоединение водонагревателя AQUATEC INOX

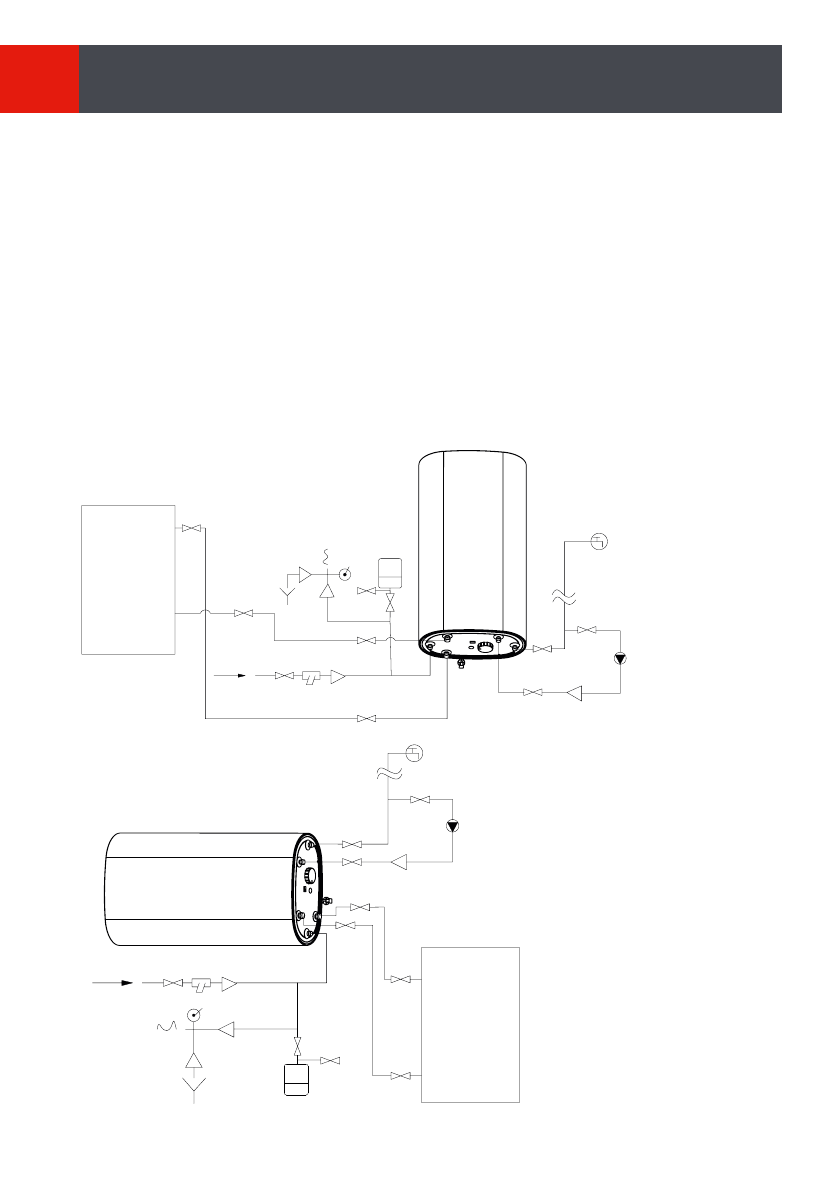

Принципиальная схема подключения
Вертикальная

1

2

7

4

1

2

3

Котел

1

1

7

1

4

1

1

1

1

1

Вход холодной

воды

5

6

Точка

водоразбора

3

1

4

1

2

3

Котел

1

7

1

1

1

1

1

1

1

Вход холодной

воды

Точка

водоразбора

5

6

3

1

1. Шаровой кран
2. Фильтр
3. Обратный клапан
4. Расширительный бак
5. Предохранительный клапан
6. Манометр
7. Циркуляционный насос

Горизонтальная
