УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 5.

Схема горизонтальной установки

1.  Водонагреватель следует устанавливать

на прочной стене. Если прочность стены не

позволяет удерживать вес, равный двойно-

му весу общего веса водонагревателя, пол-

ностью заполненного водой, его следует

устанавливать на специальной опоре.

2.  Определите точки для отверстий под рас-

порные болты с крюками (определяются

в соответствии со спецификацией прибора,

который вы выбрали). Просверлите в стене

два отверстия соответствующей глубины



с использованием сверла, подходящего

по размеру под распорные болты, прила-

гаемые к водонагревателю, вставьте вин-

ты, поверните крюк вверх, плотно затяните

гайки и затем повесьте электрический во-

донагреватель на эти крюки (см. Рис.7).

3.  Прикрепите сетевую розетку к стене. Тре-

бования к розетке следующие: 220Вт/10A,

однофазная, трёхпроводная. Рекоменду-

ется разместить розетку с правой стороны

выше водонагревателя.

4.  Если ванная комната слишком маленькая,

водонагреватель можно установить в дру-

гом месте, закрытом от прямого солнечного

света и недоступном для попадания влаги.

Однако, для снижения потерь тепла в тру-

бопроводах, место установки водонагрева-

теля должно находиться как можно ближе к

месту использования горячей воды.

Подключение к водопроводной

магистрали

1.  Водонагреватель подключается к водо-

проводной сети с давлением минимум 0,08

МПа, максимум 0,6 МПа.

2.  Для подключения водонагревателя к во-

допроводу применяются трубы диаметром

G1/2.

3.  Чтобы предотвратить протечки при под-

соединении труб используйте резиновые

уплотнительные прокладки на резьбовых

окончаниях труб.

4.  На входной патрубок обозначенный голу-

бым цветом и стрелкой направления тече-

ния воды накрутите предохранительный

клапан так, чтобы течение воды совпадало

с направлением стрелки на корпусе клапа-

на. На отверстие сброса давления предо-

хранительного клапана оденьте дренаж-

ную трубку для отвода воды (возможно

появление при нагревании) в канализацию.

5.  Водонагреватель со смонтированным

клапаном подключить к водопроводной

сети  — в месте подведения воды устано-

вить отсечной кран.

6.  К выходному патрубку, обозначенному

красным цветом, подсоединить желаемое

количество точек потребления.

7.  Открыть отсечной кран и один из разборных

кранов. После наполнения резервуара, о чем

свидетельствует вытекание воды из разбор-

ного крана, закрыть разборный кран и прове-

рить герметичность всех соединений.

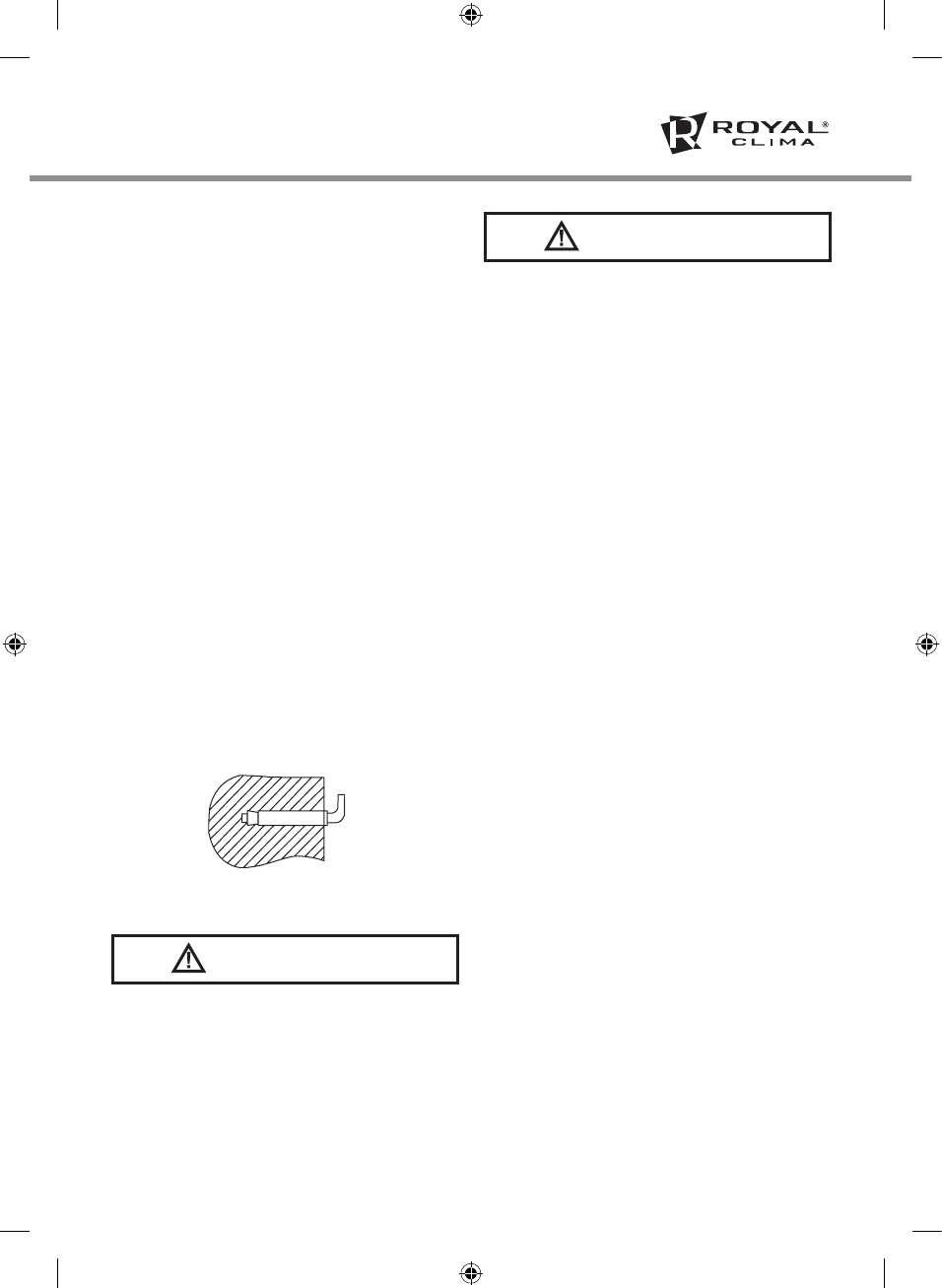

Рис. 7

В местах или на стене, куда может попасть

вода, высота установки электрической розет-

ки должна быть не менее 1,8 м.

Давление воды в водонагревателе, соот-

ветствует давлению воды в водопроводной

магистрали. Если в магистрали давление пре-

вышает 0,6 МПа, то следует смонтировать

перед водонагревателем редуктор давления,

чтобы давление не превышало 0,6 МПа.

Подключение к электрической сети

1.  Перед подключением убедитесь, что пара-

метры электросети в месте подключения

соответствуют параметрам, указанным на

маркировочной табличке с техническими

данными прибора. Водонагреватель рас-

считан на подключение к электрической
