10

УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Способы монтажа водонагревателя

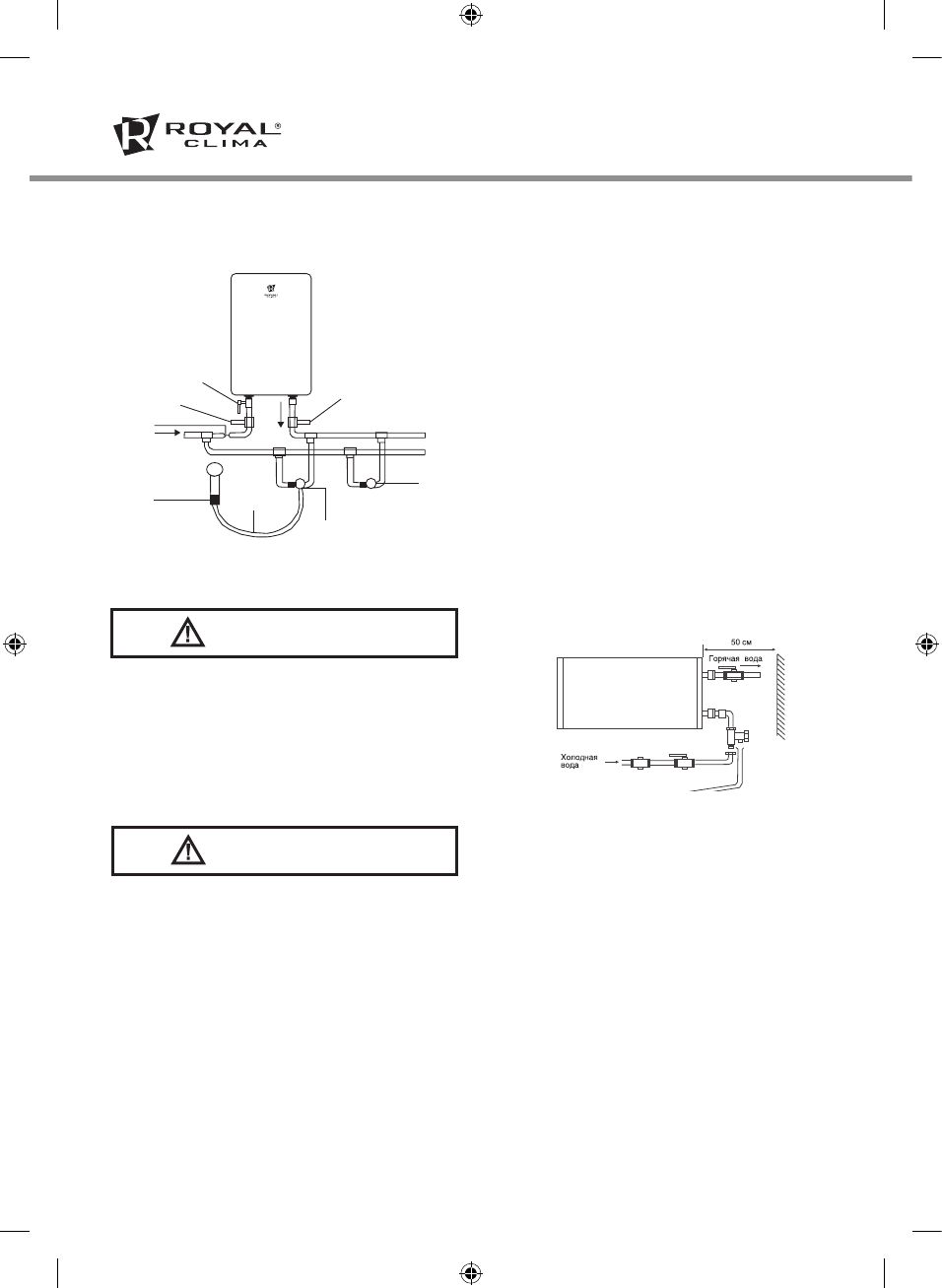

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис. 5.

Рис. 5

Рис. 6

Монтаж водонагревателя

Схема горизонтальной установки

Пожалуйста, для установки водонагревателя

используйте принадлежности, предоставлен-

ные производителем. Электрический водо-

нагреватель нельзя крепить на стене до того,

как вы убедитесь, что кронштейн установлен

надёжно и прочно. В противном случае элек-

трический водонагреватель может упасть

со стены, что может привести к его повре-

ждению и даже к серьёзным происшествиям

с причинением вреда здоровью и получением

травм. При определении точек для отверстий

под анкерные болты следует предусмотреть

свободное пространство между нижней ча-

стью водонагревателя и полом не менее 0,6 м.

При горизонтальной установке прибора, тру-

бы подвода воды должны находиться справа,

размещение труб подвода слева недопустимо.

ВНИМАНИЕ!

ВНИМАНИЕ!

1

8

2

3

4

5

6

7

Горячая вода

Холодная вода

1.  Предохранительный сливной клапан

2.  Впускной клапан

3.  Душевая насадка

4.  Металлический шланг

5.  Смеситель

6.  Дополнительная точка водоразбора

7.  Кран на выходе горячей воды

8.  Кран на входе холодной воды
