Ред.1
10
При стандартном подсоединении водонагреватель работает под
давлением, определяемым давлением в магистрали.
Подсоединение
входной
трубы
водонагревателя
к
системе
водоснабжения осуществляется через предохранительный клапан,
входящий в комплект поставки.
Подключение показано на примере водонагревателя ВН-15Н, на
других моделях водонагревателей подключение аналогичное:

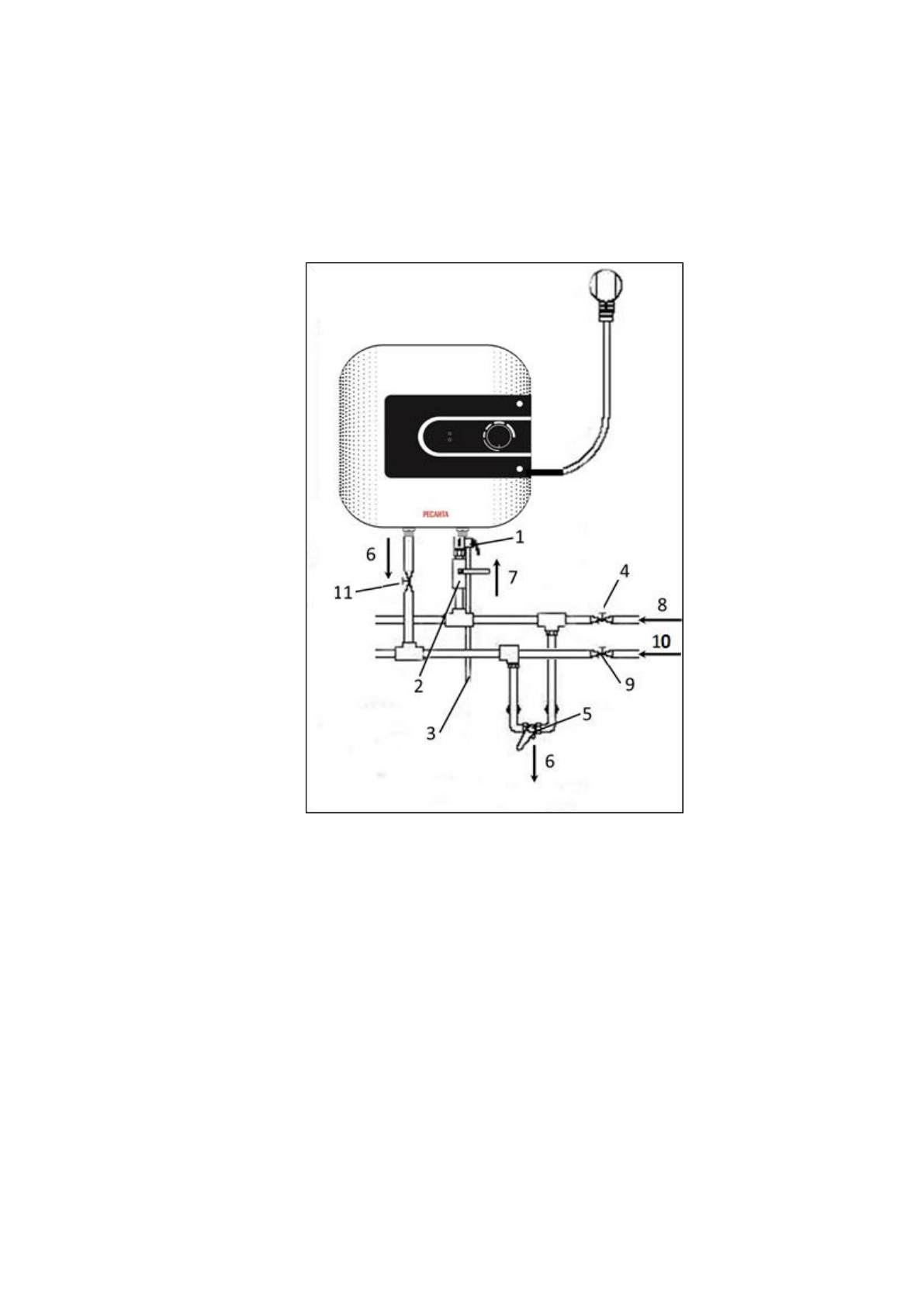

Рис. 4. Схема подключения водонагревателя
1.
Односторонний предохранительный клапан
2.
Кран подачи холодной воды в водонагреватель
3.
Гибкая труба для выпуска воды из предохранительного клапана
4.
Кран подачи холодной воды
5.
Смесительный кран
6.
Направление выхода горячей воды
7.
Направление входа холодной воды
8.
Направление подвода воды
9.
Кран подвода стационарной горячей воды
10.
Направление подвода стационарной горячей воды
11.
Кран подачи горячей нагретой воды из водонагревателя
Содержание
- 4 Оглавление
- 5 ОБЩИЕ СВЕДЕНИЯ; Данный паспорт технического устройства является справочным; ПРАВИЛА БЕЗОПАСНОСТИ; Монтаж и подключение водонагревателя должны производить
- 7 КОМПЛЕКТНОСТЬ; Водонагреватель в сборе; ОБЩИЙ ВИД УСТРОЙСТВА; Корпус водонагревателя
- 8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ; Таблица 2. Технические характеристики; ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
- 9 Крепление
- 10 Рис. 3. Размеры водонагревателей и точки крепления; Установите анкерные болты с крюками в просверленные отверстия.; Подключение к системе водоснабжения; Подсоединяемые к водонагревателю шланги и соединения должны
- 11 Рис. 4. Схема подключения водонагревателя
- 12 Подключение к сети
- 13 Включение и работа
- 14 Вода может быть горячей!
- 16 Обратите особое внимание
- 17 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ; Неисправность; УЗО - устройство защитного отключения (для моделей
- 21 ГАРАНТИЙНЫЙ ТАЛОН
- 22 СЕРВИСНЫЕ ЦЕНТРЫ
