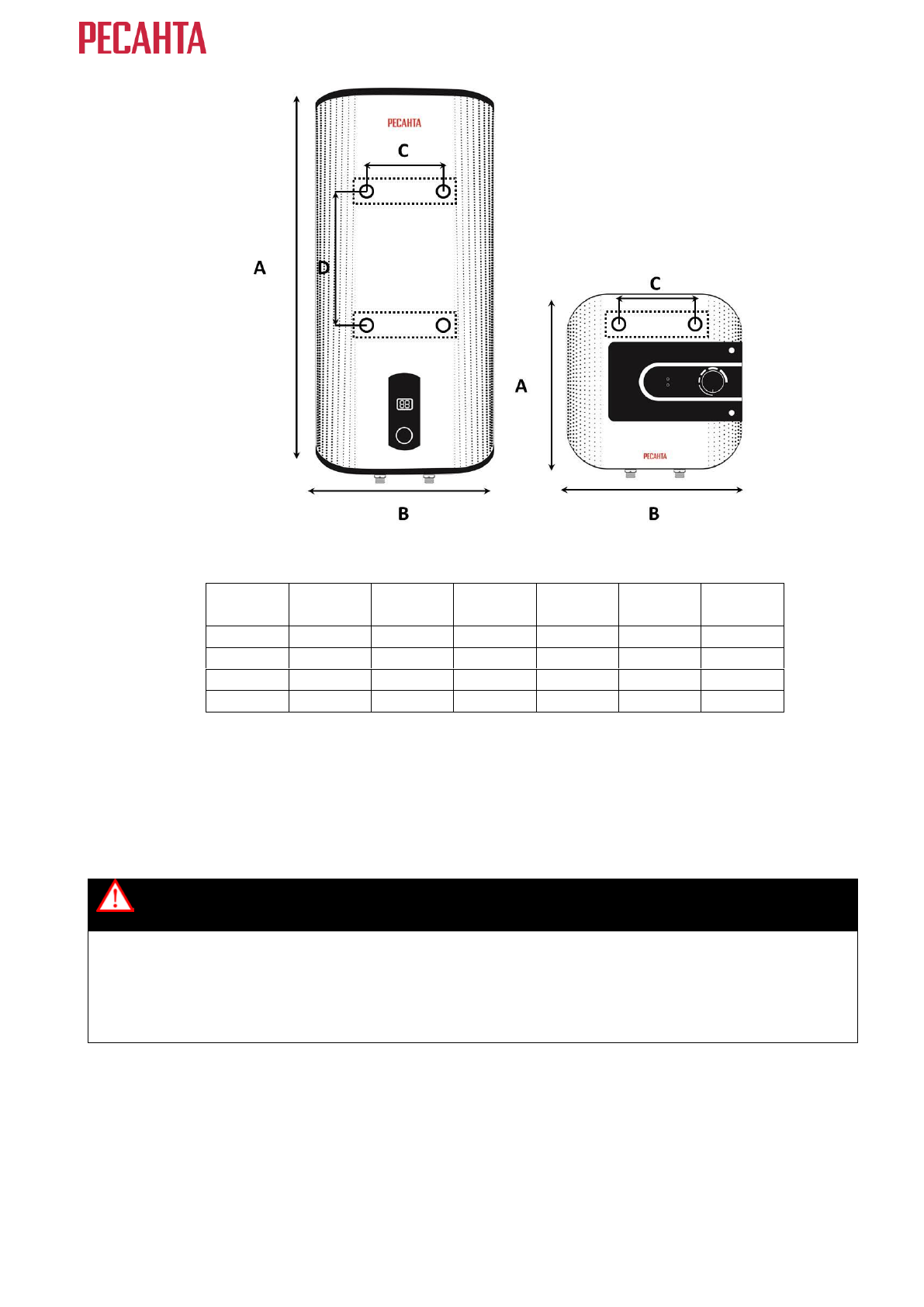

Рис. 3. Размеры водонагревателей и точки крепления
ВН-10В /
ВН-10Н
ВН-15В /
ВН-15Н
ВН-30В
ВН-50В
ВН-80В
ВН-100В
А
335 мм
355 мм
550 мм
870 мм
870 мм
1200 мм
В
335 мм
355 мм
436 мм
436 мм
495 мм
495 мм
С
66 мм
66 мм
216 мм
216 мм
256 мм
256 мм
D
х
х
240 мм
500 мм
450 мм
550 мм
Таб. 3. Замеры для креплений
-
Установите анкерные болты с крюками в просверленные отверстия.
-
Подвесьте водонагреватель за кронштейны корпуса на крюки
анкерных болтов. Убедитесь в том, что нагреватель надежно закреплен.
Внимание!
Конструкция стены должна выдерживать двойную массу водонагревателя,
наполненного водой.
При наличии двух или трёх кронштейнов крепления, крепление водонагревателя за один
из нескольких предусмотренных кронштейнов не допускается.
6.4
Подключение к системе водоснабжения
Подсоединяемые к водонагревателю шланги и соединения должны
выдерживать рабочее давление и температуру воды в системе. Размер
резьбы соединительных патрубков ½’’.
