Допольнительные параметры

Открывающее давление предохранитель-
ного клапана (не входит в комплект
поставки бойлера) ..........................................
....................................максимально 600 kПa
Выходящее давление на редукционном
клапане (не входит в комплект поставки)
..........................минимально от 20 до 30 kПa
ниже, чем открывающее давление
предохранительного клапана
Наладочное значение рабочего давления
расширительного бака
........................минимально на 20 или 30 kПa
ниже, чем величина действительного
рабочего давления хозяйственной воды в
бойлере

Конкретный пример настройки
давления

Пример:

В водопроводной системе

давление воды - 700 kПa (7 бар).
Используется редукционный клапан с
выходящим давлением 580 kПa (5,8 бар
– это давление является одновременно
рабочим давлением хозяйственной воды в
бойлере). Давление в расширительном баке
необходимо установить на значение от 550
до 560 kПa (от 5,5 до 5,6 бар) и применить
предохранительный клапан с открывающим
давлением 600 kПa (6 бар).

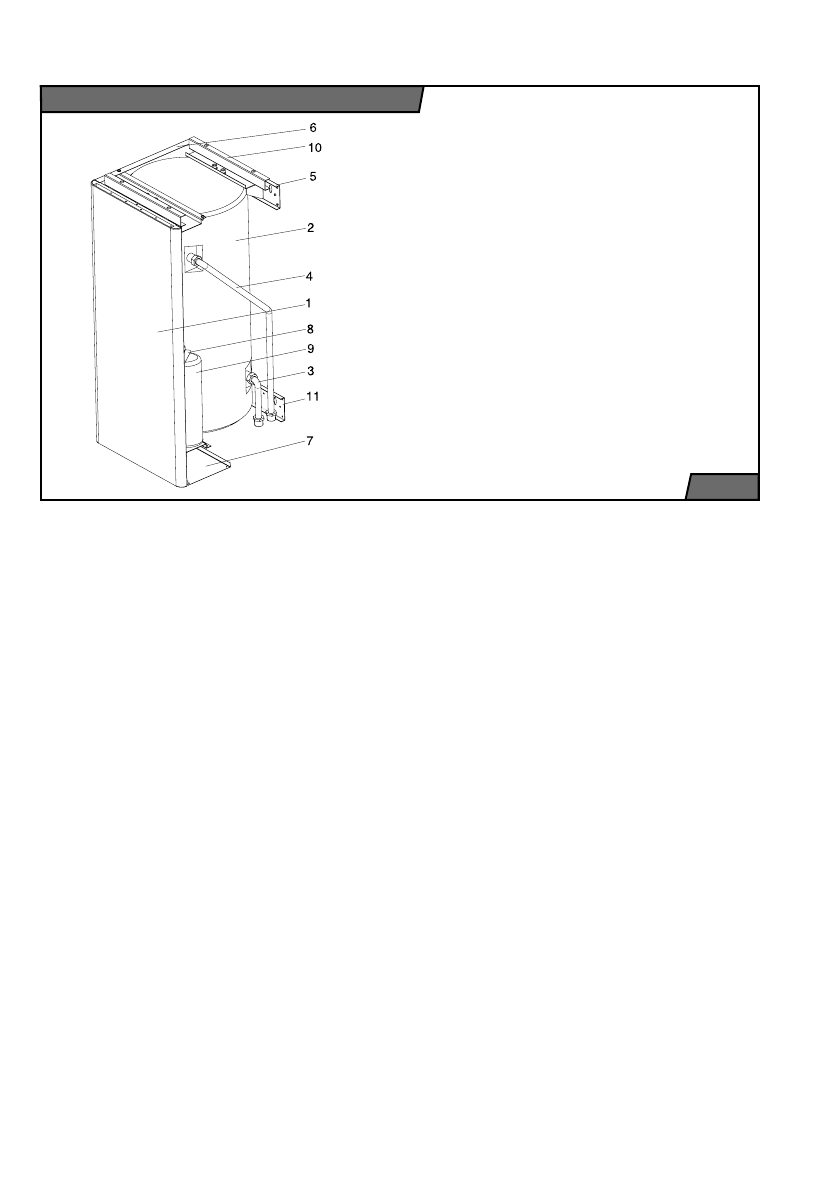

1. Покрытие бойлера
2. Емкость – теплообменник
3. Трубка A
4. Трубка B
5. Навесной комплект
6. Левая сторона корпуса
7. Нижняя крышка
8. Консоль расширительного бака
9. Расширительный бак

10. Подставка накопительного бака
11. Навесная планка бойлера

Описание отдельных компонентов

Pис

. 9
