9
Бойлер
Бойлер
Pис
. 3

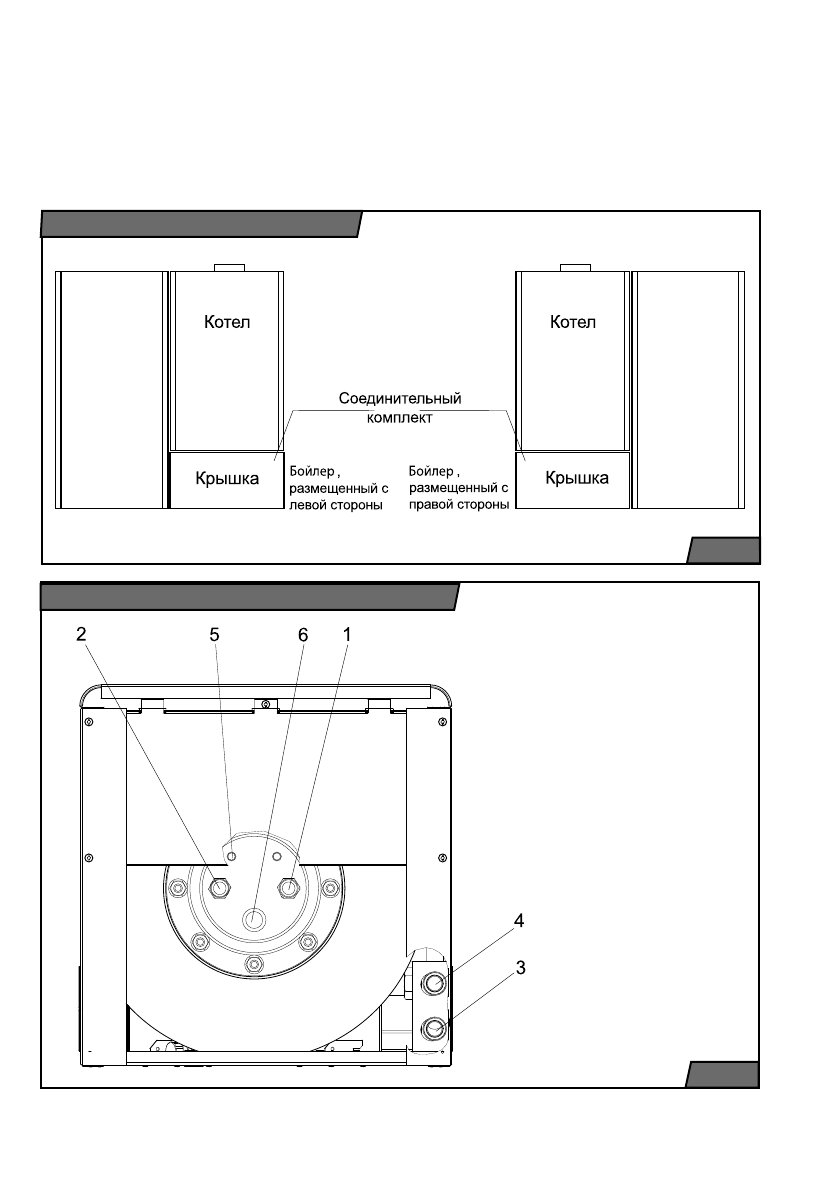

Размещение бойлера слева
Подключение бойлера к котлу сбоку
Pис
. 4
1. Подача холодной воды
G 1/2”
2. Отвод горячей
хозяйственной воды G 1/2”
3. Отвод отопительной воды
из бойлера G 3/4”
4. Подача отопительной воды
к бойлеру G 3/4”
5. Гильза датчика горячей
хозяйственной воды
6. Вывод для сливного
клапана G 1/2”
Основные размеры комплекта
Ширина комплекта – котел и
накопительный бак, включая монтажный
зазор (мм) ................................................850
Рекомендуемый монтажный зазор между
котлом и накопительным баком (мм)....... 30
