Руководство для технического персонала
11
8 800 505-80-88
7.6.
Подключение аппарата к дымоходу
7.6.1.
В целях удаления всех продуктов сгорания газа и для
обеспечения безопасной работы аппарата должны быть
выполнены следующие требования к дымоходу и
газоотводящей трубе, соединяющей аппарат и дымоход:
−
дымоход должен быть герметичным и стойким к
тепловой нагрузке и к воздействию продуктов сгорания.
Не допускается использование вентиляционных
каналов для удаления продуктов сгорания;
−
тяга в дымоходе должна быть в пределах от 2,0 до
30,0
Па
(см. табл. 2);
−
материал газоотводящей трубы должен
быть
коррозионностойким, негорючим и выдерживать
длительную работу при температуре до 200
°
С
(
рекомендуемые
материалы:
нержавеющая,
оцинкованная или
эмалированная сталь, алюминий,
медь с толщиной стенки не менее 0,5 мм);
−
газоотводящая труба должна иметь внутренний
диаметр не менее 103 мм и не более 110 мм;
−
рекомендуемый размер внутреннего диаметра
газоотводящей трубы 110 мм;
−
длина вертикального участка газоотводящей трубы от
аппарата должна
на быть не менее 500 мм;
−
газоотводящая труба должна иметь уклон не менее 2
°
вверх по направлению к месту стыковки с дымоходом и
минимальное количество поворотов (не более трёх);
−
газоотводящая труба и её соединение с
аппаратом
должны быть герметичными
,
соединение трубы с
аппаратом рекомендуется выполнять в соответствии с
рисунком
8
.
1 –
газоотводящая труба;
2 –
патрубок газоотводящего устройства аппарата
3
–
уплотнитель термостойкий;
4 –
скотч алюминиевый термостойкий.

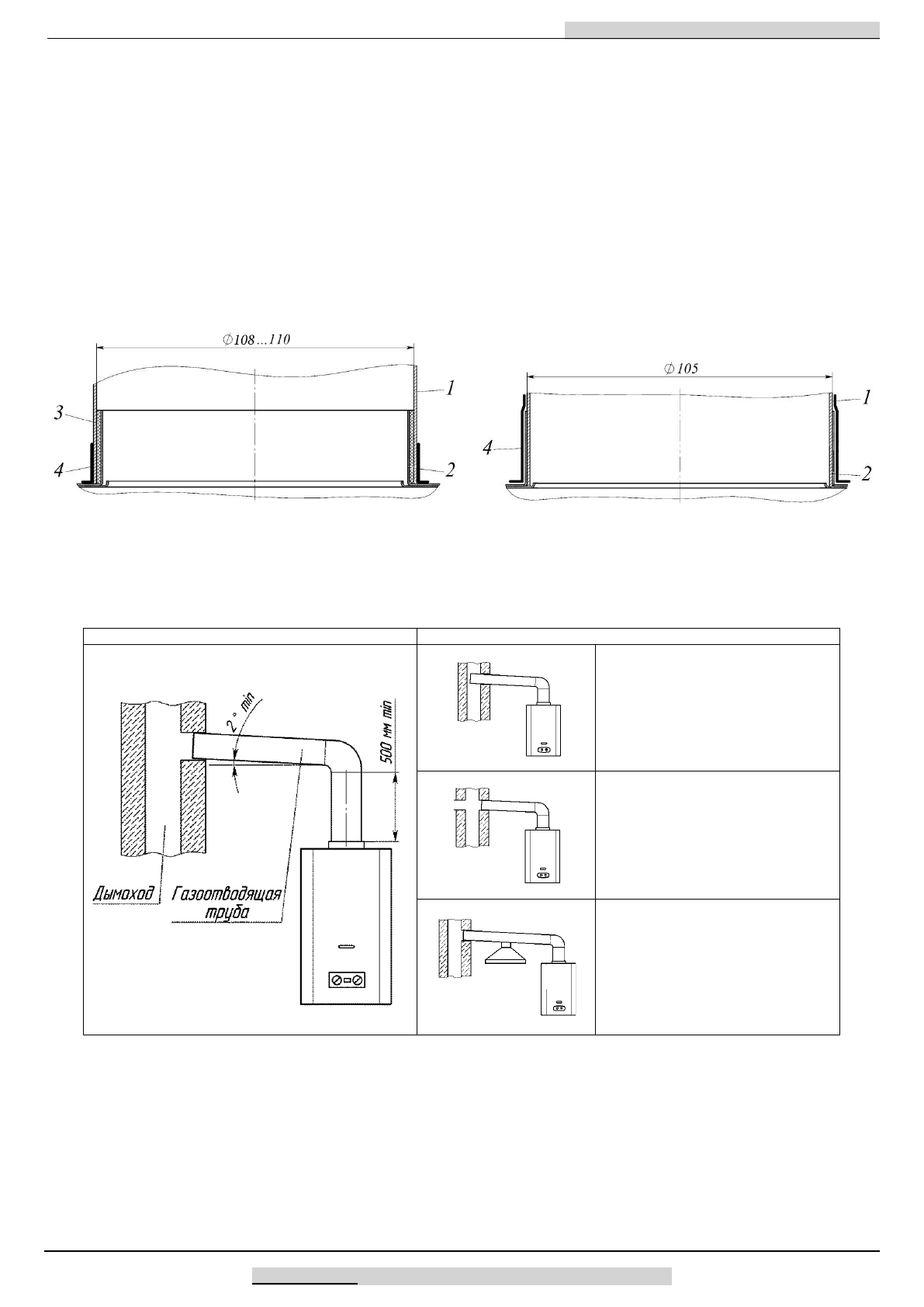

Рисунок
8
. Схема подсоединения газоотводящей трубы
7.6.2.
Вариант подключения аппарата к дымоходу показан
на рисунке
9
.
Рисунок
9
. Подключение
аппарата к дымоходу
7.
7. Проверка аппарата
7.7.1.
После установки аппарата и проверки на герметичность
должна быть проверена работа горелки (п.
4.1.2), работа
автоматики безопасности (п.
8.2.
5
) и температура нагрева
воды. Включение и выключение аппарата, регулировку
температуры воды выполнять в соответствии с разделом 3.
Проверку работоспособности термореле (датчика тяги)
производить в соответствии с п.
9.3.5.
Примечание.
После хранения аппарата в помещении
с отрицательной температурой его первый запуск
производить не ранее, чем через 2 ч после переноса его в
тёплое помещение.
7.7.2.
При необходимости (при недостаточном нагреве
воды) следует проверить давление газа на входе в аппарат,
для чего необходимо:
а)
закрыть газовый кран на входе в аппарат;
б)
вывернуть винт из штуцера
20
(рис.
10)
и подключить к
штуцеру дифманометр;
в)
открыть газовый кран на входе в аппарат и проверить
подключение дифманометра на герметичность;
Правильно
Неправильно
Конец
газоотводящей трубы
слишком близок к
противоположной стене
дымохода.
В дымоходе на уровне
подсоединения газоотводящей
трубы
имеется отверстие
(в том
числе и с подключенным к нему
другим устройством).
Два устройства имеют одно
подсоединение к дымоходу.
