Руководство для технического персонала
10
8 800 505-80-88
7.2.2.
Аппарат
навешивается
на
крючок
(крючки),
установленные в стене, используя одно или два монтажных
отверстия в задней стенке (крючок и дюбель входят в
комплект поставки). Расположение и размеры монтажных
отверстий, а также габаритные и присоединительные
размеры для подсоединения трубопроводов воды,
газа,
отвода продуктов сгорания приведены на рис. 1.
7.2.3
При наличии в задней стенке
только одного монтажного отверстия
(сверху), а также если ранее был
установлен аппарат марки «NEVA» или
«BaltGaz», который крепился к стене с
помощью двух крючков, можно выкрутить
данные крючки и использовать отверстия
для установки переходной планки
(см.
рис.
7
).
Переходная
планка
114511-
00.050 позволяет смонтировать
аппарат
с
использованием
уже
имеющихся крепежных отверстий в
стене.
Переходная
планка
приобретается отдельно в фирменных
магазинах или на сайте baltgaz.ru.
7.3. Подключение аппарата
к водопроводной сети
7.3.1.
Для увеличения срока службы аппарата и улучшения
его
эксплуатационных
характеристик
рекомендуется
устанавливать перед аппаратом фильтр очистки воды (рис.
6
).
7.3.2.
Для
облегчения
последующего
технического
обслуживания необходимо установить перед аппаратом
запорный кран на трубопроводе подвода холодной воды
(рис.
6
). Запорный кран должен быть легко доступен.
7.3.3.
Подключение аппарата к водопроводной сети
необходимо выполнять металлическими трубами или
гибкими шлангами с внутренним диаметром не менее 13 мм.
Длина гибкого шланга для подвода и отвода воды должна
быть не более 2,5 м.
7.3.4.
Резьбовое соединение накидных гаек (торцевое
соединение), как подвижных, так и неподвижных, с ответным
штуцером необходимо выполнять с применением
прокладок. Материал прокладок
–
маслобензостойкая
резина, безасбестовый паронит или фторопласт
-
4 (тефлон).
7.3.5.
Подключение холодной воды производить к штуцеру
подвода холодной воды
6
, а горячей воды
-
к штуцеру отвода
горячей воды
8
(см. рис. 1), предварительно сняв со
штуцеров защитные заглушки.
7.3.6.
Подключение трубопроводов холодной и горячей
воды не должно сопровождаться взаимным
натягом труб и
частей аппарата во избежание смещения или поломки
отдельных деталей и частей аппарата и нарушения
герметичности водяной системы.
7.3.7.
Перед
подключением
водонагревателя
к
водопроводной сети необходимо открыть подачу холодной
воды на некоторое время для прочистки трубы подвода воды
к аппарату и предотвращения нежелательного попадания в
аппарат грязи и отложений при первом его включении.
7.3.8.
После подсоединения трубопроводов к аппарату
необходимо обязательно проверить герметичность мест
соединений. Проверка герметичности производится в
следующем порядке:
а)
открыть кран горячей воды;
б)
открыть запорный кран холодной воды перед
аппаратом;
в)
после заполнения тракта аппарата водой закрыть кран
горячей воды и осмотреть соединения.
Течь в местах соединений не допускается. Рекомендуется
также осмотреть места соединений водяного тракта
аппарата, так как возможно нарушение их герметичности при
нарушении условий транспортировки и хранения аппарата.
При необходимости места соединений подтянуть.
7.3.9.
Если аппарат устанавливается в местности, где
жесткость воды превышает 200 мг/л, рекомендуется
установить устройство для предварительного умягчения
воды,
чтобы
уменьшить
отложение
накипи
в
теплообменнике.
7.3.10.
Максимальное давление воды, на которое рассчитан
аппарат (в том числе и в случае теплового расширения
воды)
-
1000 кПа.
7.4.
Подключение аппарата к газовой сети
7.4.1.
Для обеспечения устойчивой работы аппарата
необходимо
производить
подводку
газовой
линии
металлическими трубами или гибким шлангом с внутренним
диаметром не менее 13 мм. Гибкий шланг для подвода газа, в
соответствии с требованиями СП 62.13330.2011, должен быть
стойким к подводимому газу при заданных давлении и
температуре. Длина гибкого шланга должна быть не более
2,5
м. Трубы или гибкий шланг подключать к штуцеру
7
(см.
рис.
1) предварительно сняв с него защитную заглушку.
7.4.2.
При монтаже газопроводов количество разборных
соединений необходимо сводить к минимуму.
7.4.3.
Резьбовое соединение накидных гаек (торцевое
соединение), как подвижных, так и неподвижных, с ответным
штуцером необходимо выполнять с применением
прокладок. Материал прокладок
–
маслобензостойкая
резина, безасбестовый паронит или фторопласт
-
4 (тефлон).
7.4.4.
При монтаже газовой линии к аппарату на входе в
аппарат обязательно должен быть установлен запорный
кран. Запорный кран должен быть
легко доступен.
7.4.5.
Присоединение
газовой
трубы
не
должно
сопровождаться взаимным натягом труб и частей аппарата во
избежание смещения или поломки отдельных деталей и частей
аппарата и нарушением герметичности газовой линии.
7.4.6.
После подключения аппарата к газовой линии места
соединений аппарата с коммуникациями должны быть
проверены на герметичность. Проверка герметичности в
местах соединения подвода газа производится при
неработающем аппарате и открытом положении запорного
клапана перед аппаратом. Утечка газа не допускается.
Проверка герметичности газовых соединений выполняется
путем обмыливания мест соединений (или другими
безопасными методами без использования источников
открытого пламени). Появление пузырьков означает утечку газа.
7.5.
Подключение аппарата к баллону со
сжиженным газом
7.5.1.
Перед подключением аппарата к баллону со
сжиженным газом убедитесь в том, что Ваш аппарат настроен
на работу с данным видом газа. В противном случае
необходимо произвести переналадку аппарата (см. п. 7.8).
7.5.2.
Баллон со сжиженным газом обязательно должен быть
оборудован редуктором с давлением стабилизации паровой фазы
2,9 кПа и производительностью паровой фазы не менее 1
м
3
/ч.
ВНИМАНИЕ!
Использование
редукторов
с
давлением стабилизации, отличающимся от 2,9 кПа,
ЗАПРЕЩАЕТСЯ
.
7.5.3.
Длина гибкого шланга для подключения аппарата должна
быть не более 2,5 м, внутренний диаметр
-
не менее 12 мм.
Гибкий шланг для подвода газа должен быть стойким к
подводимому газу при заданных давлении и температуре.
7.5.4.
Перед входом в аппарат должен быть установлен
запорный
газовый кран. Запорный кран должен быть легко
доступен.
7.5.5.
После окончания монтажа необходимо проверить
места соединений и всю длину соединительного шланга на
предмет утечки газа (см. п. 7.4.6).
7.5.6.
Во избежание несчастных случаев
ЗАПРЕЩАЕТСЯ
:
−
хранить газовые баллоны и прокладывать шланги под
прямыми солнечными лучами, вблизи от источников
тепла (печь, плита, радиаторы отопления, другие
нагревательные приборы);
−
нагревать баллоны с помощью пламени или
нагревательных приборов;
−
использовать поврежденные газовые баллоны.
7.5.7.
Рекомендуется хранить газовые баллоны в
специальном металлическом шкафу, чтобы ограничить
доступ к ним детей и посторонних лиц.

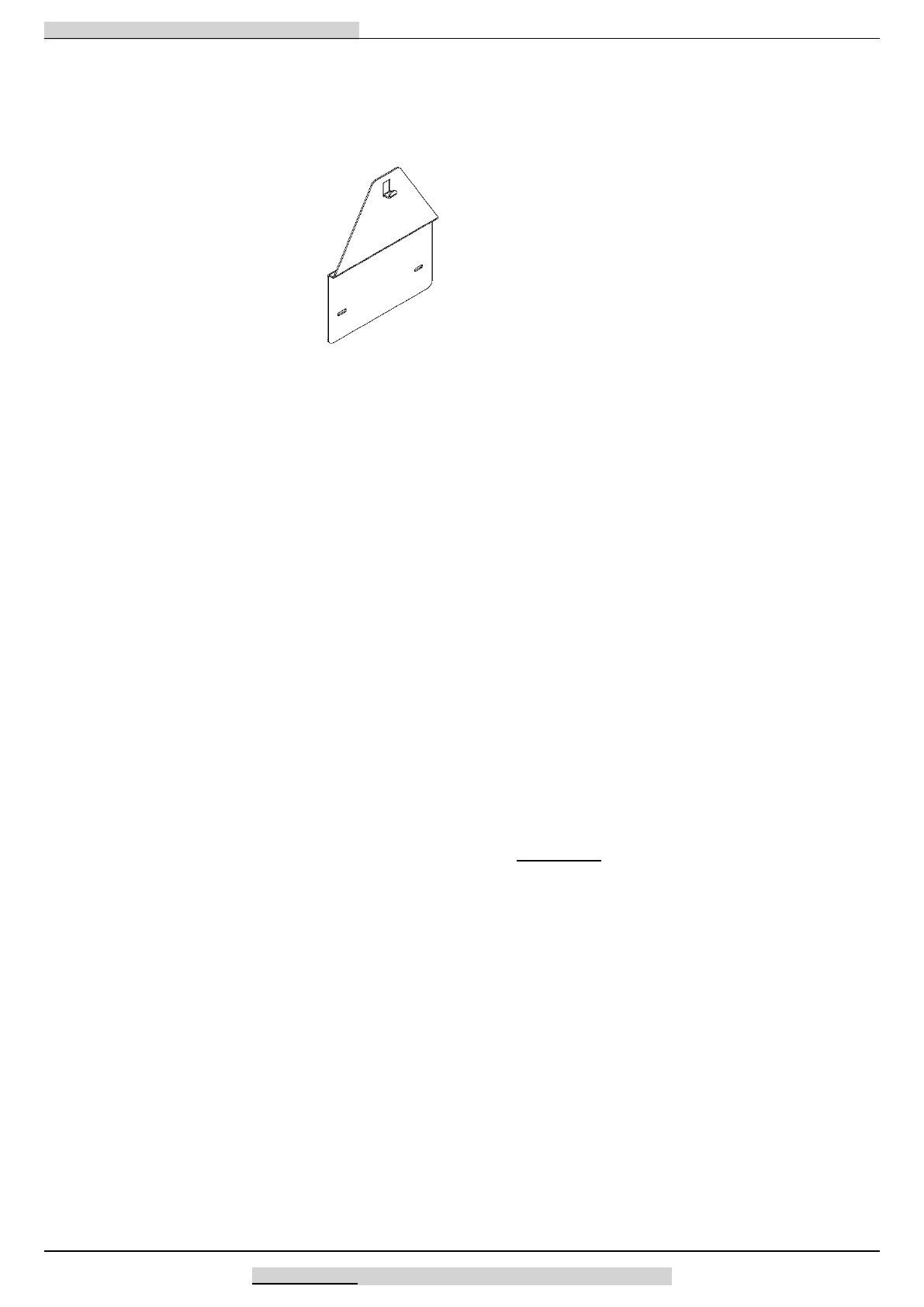

Рисунок
7
.
Переходная
планка
