Инструкция по монтажу и сервисному обслуживанию для специалистов

8

из  узлов  водяного  и  газового  (конструкция  узла  обеспечивает  доступ  газа  к  горелке  только  при  наличии  протока
воды);

·

горелка

5 предназначена для создания и подачи к месту горения воздушно

-

газовой смеси;

·

газоотводящее устройство

9 предназначено для отвода продуктов сгорания в дымоход;

·

свеча

10 предназначена для создания искрового разряда для розжига горелки;

·

датчик наличия пламени

11 обеспечивает контроль работы горелки;

·

теплообменник

12  обеспечивает  передачу  получаемого  при  сжигании  газа  тепла  воде,  протекающей  по  его

трубам;

·

термореле

16  (датчик  наличия  тяги)  предназначено  для  отключения  аппарата  в  случае  отсутствия  тяги  в

дымоходе  или  при  разрежении  в  нём  менее  2,0

Па  и  представляет  собой  устройство  для  размыкания

электрической  цепи  при  достижении  определённой  температуры.  Термореле  имеет  нормально  замкнутые
контакты с температурой размыкания 90

°С, погрешность ±3

°C, время срабатывания не более 2

-

х

минут;

·

датчик температуры воды 18 предназначен для определения температуры воды на выходе аппарата;

·

термореле

19 (датчик перегрева воды) предназначено для отключения аппарата при нагреве воды свыше 90 °С;

·

пробка

20 служит для слива воды из водяного контура аппарата для предотвращения её замерзания

.

1

–

регулятор расхода воды;

2

–

регулятор расхода газа;

3

–

табличка;

4

–

узел водогазовый;

5

–

горелка;

6

–

штуцер подвода холодной

воды;

7

–

штуцер подвода газа;

8

–

штуцер отвода горячей

воды;

9

–

газоотводящее устройство;

10

–

свеча;

11

–

датчик наличия пламени;

12

–

теплообменник;

13

–

клапан электромагнитный;

14

–

отсек батарейный;

15

–

блок управления

электронный;

16

–

термореле (датчик

наличия тяги);

17

–

микровыключатель

(датчик протока воды);

18

–

датчик температуры

воды;

19

–

термореле (датчик

перегрева воды);

20

–

пробка для слива воды;

21

–

штуцер замера

давления

газа;

22

–

задняя стенка;

23

–

винты крепления

облицовки.

1

–

регулятор расхода воды;

2

–

регулятор расхода газа;

3

–

дисплей;

4

–

узел водогазовый;

5

–

горелка;

6

–

вход холодной воды;

7

–

вход газа;

8

–

выход горячей воды;

9

–

газоотводящее

устройство;

10

–

свеча;

11

–

датчик наличия пламени;

12

–

теплообменник;

13

–

клапан

электромагнитный;

14

–

отсек батарейный;

15

–

блок управления

электронный;

16

–

термореле (датчик тяги);

17

–

микровыключатель;

18

–

датчик температуры

воды;

19

–

термореле (датчик

перегрева воды);

20

–

пробка для слива воды;

21

–

штуцер замера

давления газа;

22

–

узел водяной;

23

–

фильтр водяной;

24

–

выход воды на

теплообменник;

25

–

мембрана;

26

–

клапан газовый;

27

–

узел газовый;

28

–

фильтр газовый;

29

–

выход газа на горелку.

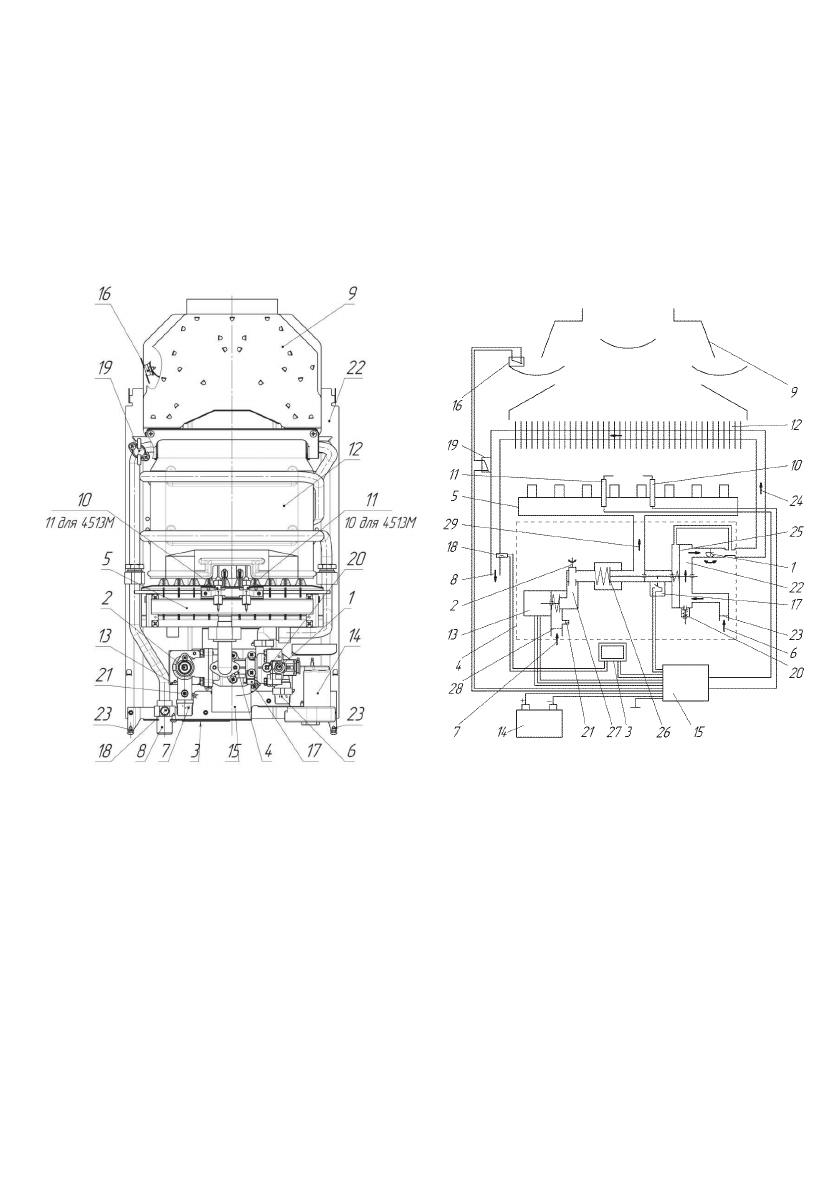

Рисунок 6. Аппарат без облицовки

Рисунок 7.

Схема аппарата

3.2.

Работа аппарата

3.2.1.

Функциональная схема аппарата приведена на рисунке 7.

3.2.2.

При  начале  протекания  воды  через  узел  водяной

22  с  расходом  не  менее  2,5

л/мин  штоком  мембраны

 25

открывается  клапан  газовый

30  и  замыкаются  контакты  микровыключателя

17,  после  чего  блоком  управления

 15

начинают подаваться  импульсы тока высокого напряжения  на свечу

10  и открывается клапан электромагнитный

 13.
