Инструкция по монтажу и сервисному обслуживанию для специалистов
7
2.6.2.

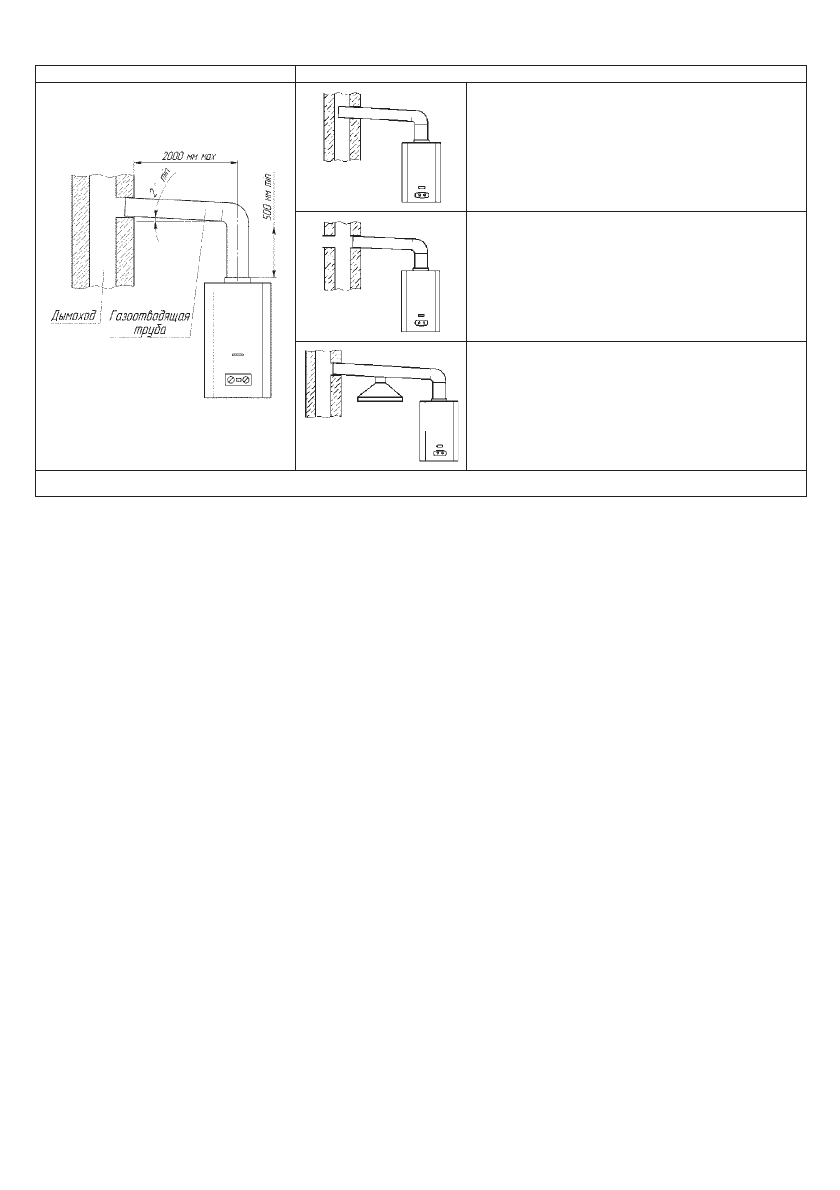

Вариант подключения аппарата к дымоходу показан на рисунке
5.
Правильно
Неправильно
Конец газоотводящей трубы слишком близок к
противоположной стене дымохода.
В
дымоходе
на
уровне
подсоединения
газоотводящей трубы имеется отверстие (в том
числе и с подключенным к нему другим
устройством).
Два устройства имеют одно подсоединение к
дымоходу.
Рисунок 5. Подключение аппарата к дымоходу
2.7.
Проверка аппарата
2.7.1
После установки аппарата и проверки на герметичность должны быть проверены работа горелки , работа
автоматики безопасности и температура нагрева воды. Включение и выключение аппарата, регулировку
температуры воды выполнять в соответствии с разделом. Проверку работоспособности термореле (датчика тяги)
производить в соответствии с п. 4.5.
Примечание. После хранения аппарата в помещении с отрицательной температурой его первый запуск
производить не ранее. Чем через 2 часа после переноса его в теплое помещение.
2.7.2.
При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в аппарат,
для чего необходимо:
а) закрыть газовый кран на входе в аппарат;
б)
вывернуть винт из штуцера
21 (рис. 6) и подключить к штуцеру дифманометр;
в) открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;
г) Включить аппарат и установить режим максимальной тепловой мощности
д)
определить по дифманометру давление газа, которое должно соответствовать давлению, указа нному в разделе
9;
После проведения замеров следует:
а) выключить аппарат и закрыть газовый кран на входе в аппарат;
б) отключить дифманометр и завернуть до упора винт в штуцере;
в) открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.
2.8.
Переналадка аппарата на другой вид и давление газа
2.8.1.
Переналадка аппарата на другой вид или давление газа должна осуществляться специализированной
сервисной организацией. Для переналадки необходимо использовать только фирменный комплект
деталей.
2.8.2.
Для переналадки аппарата на другой вид или давление газа необходимо заменить коллектор в сборе
(поз.4
рис. 8 или 9 и таблица 4 или 5) на другой с соплами,
диаметр отверстий
которых соответствует
указанным в
таблице 1 для вида и давления газа, на котором будет работать аппарат. Перед проведением переналадки
необходимо выключить аппарат и перекрыть запорный газовый кран
.
2.8.3.
После переналадки необходимо проверить герметичность соединений (см. п. 2.4.6).
2.8.4.
Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе
9 настоящего
руководства (с указанием организации, выполнившей перенастройку, и даты) и на маркировочной табличке
аппарата.
3.
УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ АППАРАТОМ
3.1.
Устройство аппарата
3.1.1.
Аппарат настенного типа «
NEVA-4510
М» или «NEVA
-4511
» или «
NEVA 451
3М» (рис.
1) имеет прямоугольную
форму, образуемую съемной облицовкой
4. На лицевой стороне облицовки расположены: ручка регулировки
расхода воды
1, ручка регулировки расхода газа
2 и смотровое окно
5 для наблюдения за пламенем горелки.
3.1.2.
Назначение основных узлов и составных частей аппарата (рис.
6):
·
узел водогазовый
4 предназначен для управления подачей газа в горелку, регулировки расхода воды и состоит
