Инструкция по монтажу и сервисному обслуживанию для специалистов
19

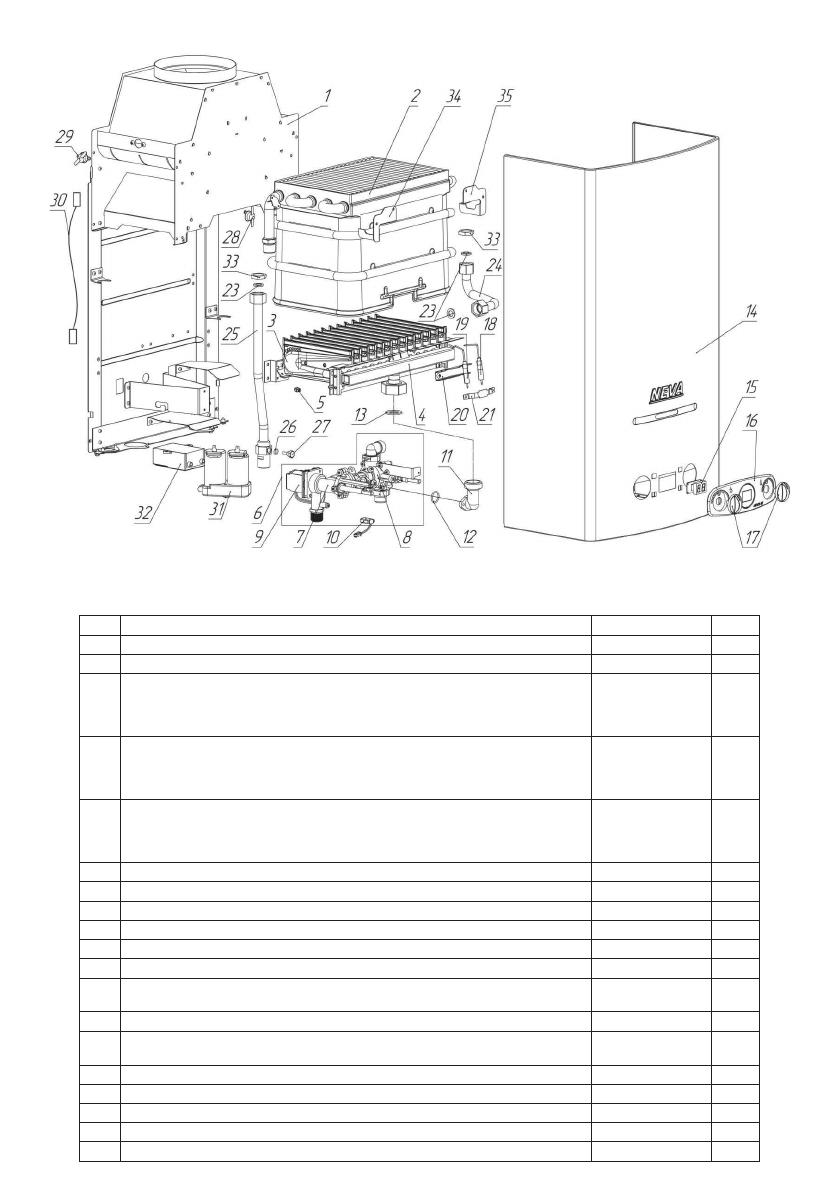

Рисунок 1
1
. Вид аппарата
NEVA 45
13М
с разнесёнными частями
Таблица
5
. Каталог составных частей аппарата
Поз.
Наименование
NEVA-
4513М
Кол.
1
Каркас
4513-01.100
1
2
Теплообменник
3219-08.00
1
3
Горелка
(13
секций)
Природный газ (G20, 2
-
е семейство , группа Н), 1,3
кПа(130 мм вод. ст.)
Природный газ (G20, 2
-
е семейство , группа Н), 2,0 кПа(200 мм вод. ст.)
Сжиженный газ (G30, 3
-
е семейство , группа В/Р), 2,9 кПа (300 мм вод. ст.)
3264-02.050-06
3264-02.050-05
3264-02.050-01
1
4
Коллектор в сборе
Природный газ (G20, 2
-
е семейство , группа Н), 1,3
кПа(130 мм вод. ст.)
Природный газ (G20, 2
-
е семейство ,
группа Н), 2,0 кПа(200 мм вод. ст.)
Сжиженный газ (G30, 3
-
е семейство , группа В/Р), 2,9 кПа (300 мм вод. ст.)
3264-02.120-07
3264-02.120-05
3264-02.120-01
1
5
Сопло
Природный газ (G20, 2
-
е семейство , группа Н), 1,3 кПа(130 мм вод. ст.)
Природный газ
(G20, 2-
е семейство , группа Н), 2,0 кПа(200 мм вод. ст.)
Сжиженный газ (G30, 3
-
е семейство , группа В/Р), 2,9 кПа (300 мм вод. ст.)
3295.07.20.005-24
3295-07.20.005-10
3295-07.20.005-20
13
6
Узел водогазовый
4211-02.100
1
7
Узел газовый
4211-02.500
1
8
Узел водяной
4211-02.300-03
1
9
Клапан электромагнитный
3227-02.290
1
10
Микровыключатель (датчик протока воды)
3227-02.330
1
11
Переходник
4513-
02.001А
1
12
Кольцо (
d
15×2,65)/или Кольцо ГОСТ 9833
-73
(соединение переходника с водогазовым узлом)
3227-02.204-01 /
017-021-25
1
13
Прокладка
(
D28×d17×2
)
3272-00.014-01
1
14
Облицовка (белая) или
(цвет белый алюминиевый)
4513-
03.001 или
4513-03.001-01
1
15
Дисплей
3227-07.003
1
16
Накладка
3275-03.121-02
1
17
Ручка (Ø 33 мм) светло
-
серая
3275-00.006
2
18
Свеча
3227-02.130-01
1
19
Датчик наличия пламени
3227-02.140-01
1
