Инструкция по монтажу и сервисному обслуживанию для специалистов
17
ПРИЛОЖЕНИЕ
I
. Схемы
аппаратов
с разнесёнными частями

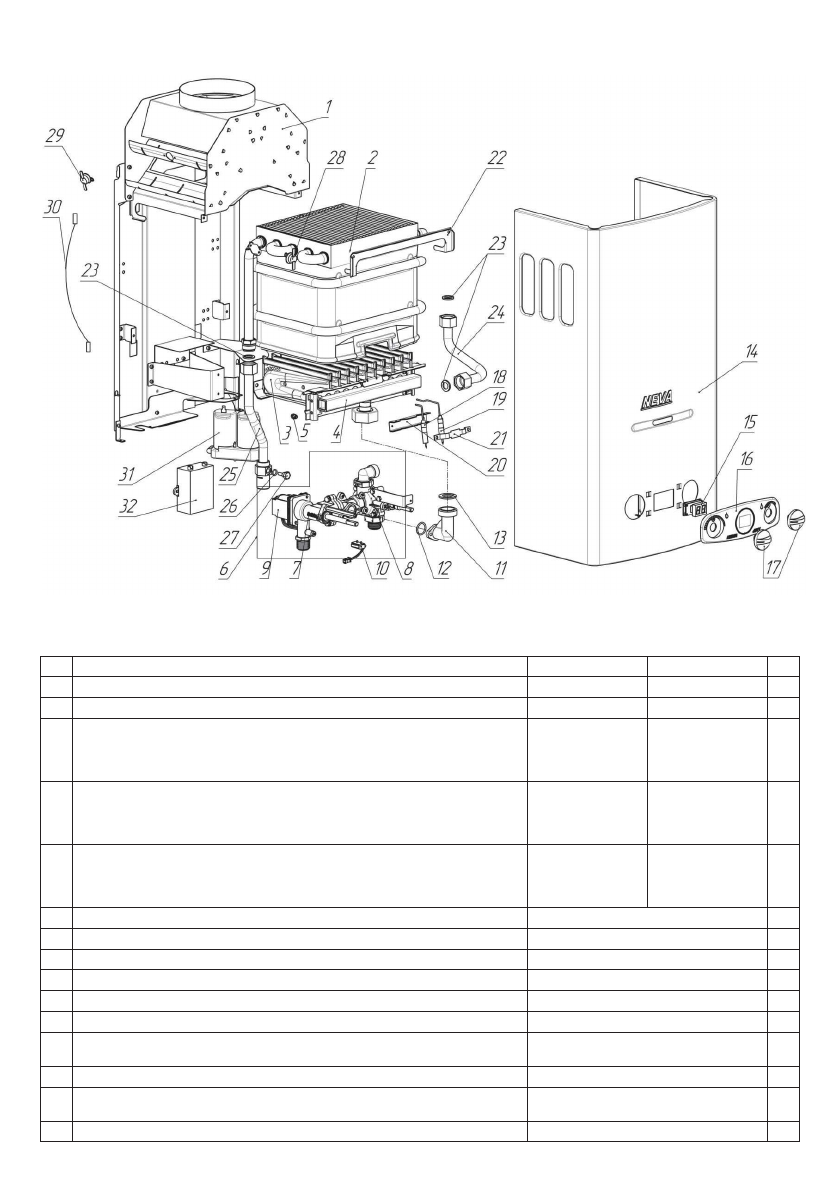

Рисунок 10. Вид аппарата
NEVA-
4510М
или
NEVA-4511
с разнесёнными частями
Таблица 4. Каталог составных частей аппарата
Поз.
Наименование
NEVA-
4510М
NEVA-4511
Кол.
1
Каркас
4710-31.000
3272-31.000
1
2
Теплообменник
4710-37.000
3272-07.000
1
3
Горелка
(количество секций)
Природный газ (G20, 2
-
е семейство, группа Н), 1,3
кПа(130 мм вод.
ст.),
Природный газ (G20, 2
-
е семейство, группа Н), 2,0 кПа(200 мм вод. ст.)
Сжиженный газ (G30, 3
-
е семейство, группа В/Р), 2,9 кПа (300 мм вод. ст.)
(8 секций)
4710-32.100
4710-32.100-02
4710-32.100-01
(10 секций)
3272-02.100
3272-02.100-02
3272-02.100-01
1
4
Коллектор в сборе
Природный газ (G20, 2
-
е семейство, группа Н),
1,3
кПа(130 мм вод. ст.),
Природный газ (G20, 2
-
е семейство, группа Н), 2,0 кПа(200 мм вод. ст.)
Сжиженный газ (G30, 3
-
е семейство, группа В/Р), 2,9 кПа (300 мм вод. ст.)
4710-32.120
4710-32.120-02
4710-32.120-01
3272-02.120
3272-02.120-02
3272-02.120-01
1
5
Сопло
(количество)
Природный газ (G20, 2
-
е семейство, группа Н), 1,3 кПа(130 мм вод. ст.),
Природный газ (G20, 2
-
е семейство, группа Н), 2,0 кПа(200 мм вод. ст.)
Сжиженный газ (G30, 3
-
е семейство, группа В/Р), 2,9 кПа (300 мм вод. ст.)
(8 шт.)
3295.07.20.005-19
3295.07.20.005-21
3295.07.20.005-20
(10 шт.)
3295.07.20.005-13
3295.07.20.005-10
3295.07.20.005-20
-
6
Узел водогазовый
4211-02.100
1
7
Узел газовый
4211-02.500
1
8
Узел водяной
4211-02.300-03
1
9
Клапан электромагнитный
3227-02.290
1
10
Микровыключатель (датчик протока воды)
3227-02.330
1
11
Переходник
3272-00.005
1
12
Кольцо (
d
15×2,65)
/ или Кольцо ГОСТ 9833
-73
(соединение переходника с водогазовым узлом)
3227-02.204-01 / 017-021-25
1
13
Прокладка
(
D28×d17×2
)
3272-00.014-01
14
Облицовка (белая) или
(цвет белый алюминиевый)
3275-03.001
или
3275-03.001
-01
1
15
Дисплей
3227-07.003
1
