6

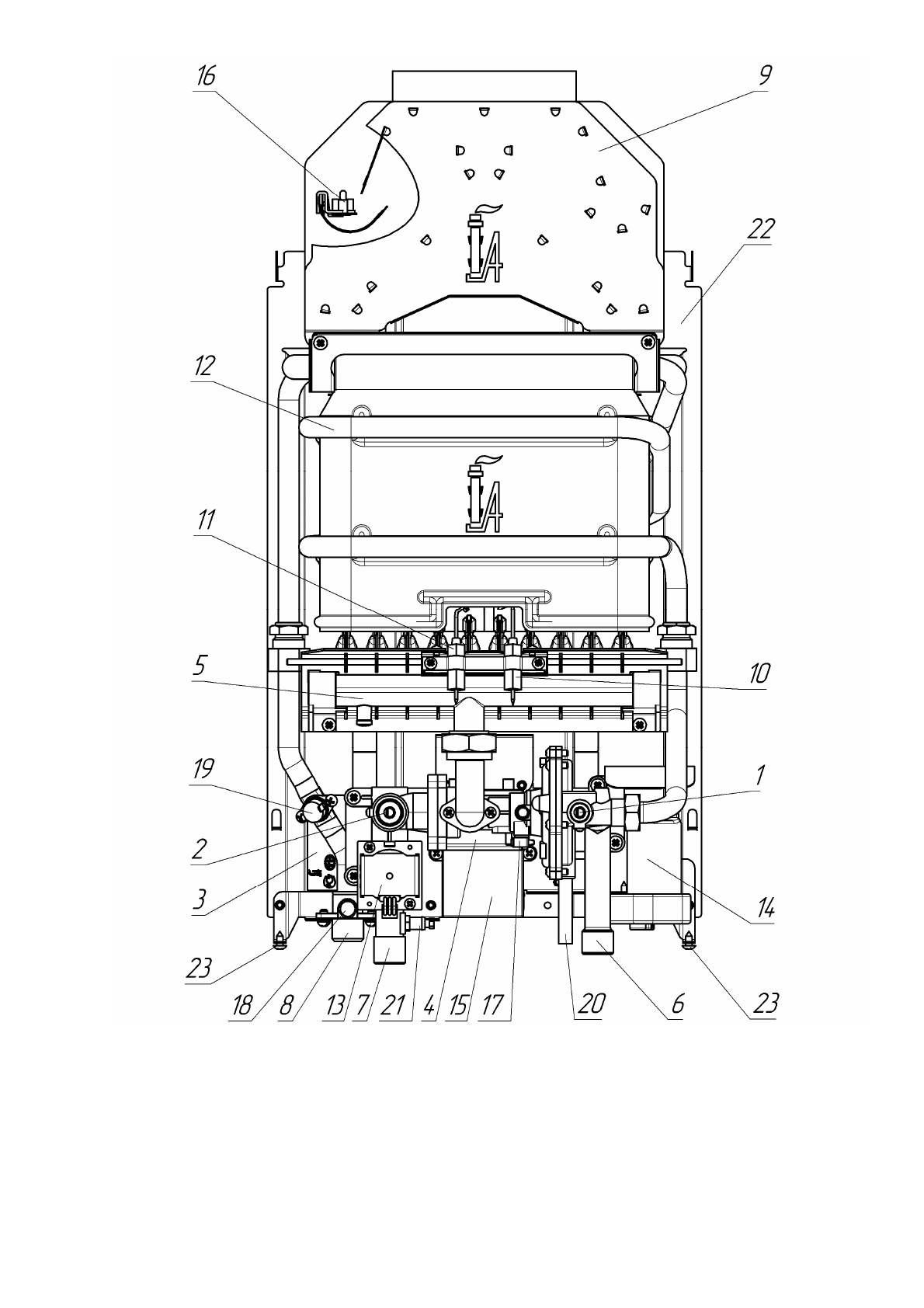

1 –

регулятор

расхода

воды

; 2 –

регулятор

расхода

газа

; 3 –

табличка

; 4 –

узел

водогазовый

; 5 –

горелка

;

6 –

штуцер

подвода

холодной

воды

; 7 –

штуцер

подвода

газа

; 8 –

штуцер

отвода

горячей

воды

;

9 –

газоотводящее

устройство

; 10 –

свеча

; 11 –

датчик

наличия

пламени

; 12 –

теплообменник

;

13 –

клапан

электромагнитный

; 14 –

отсек

батарейный

; 15 –

блок

управления

электронный

;

16 –

термореле

 (

датчик

наличия

тяги

); 17 –

микровыключатель

 (

датчик

протока

воды

);

18 –

датчик

температуры

воды

;   19 –

термореле

 (

датчик

перегрева

воды

); 20 –

пробка

для

слива

воды

;

21 –

штуцер

замера

давления

газа

; 22 –

задняя

стенка

; 23 –

винты

крепления

облицовки

.

Рисунок

 2.

Вид

аппарата

без

облицовки
