Инструкция
по
монтажу
и
сервисному
обслуживанию
для
специалистов
7
или
при
разрежении
в
нём
менее
2,0
Па
и
представляет
собой
устройство
для
размыкания
электрической
цепи
при
достижении
определённой
температуры
.
Термореле
имеет
нормально
замкнутые
контакты
с
температурой
размыкания
90
°
С
,
погрешность
±3
°C,
время
срабатывания
не
более
2
-
х
минут
;
x
термореле
19 (
датчик
перегрева
воды
)
предназначено
для
отключения
аппарата
при
нагреве
воды
свыше
90 °
С
;
x
пробка
20
служит
для
слива
воды
из
водяного
контура
аппарата
для
предотвращения
её
замерзания
;
встроенный
в
пробку
предохранительный
клапан
предназначен
для
защиты
водяного
контура
аппарата
от
повышенного
давления
воды
.
1
–
регулятор
расхода
воды
;
2
–
регулятор
расхода
газа
;
3
–
винты
крепления
облицовки
;
4
–
узел
водогазовый
;
5
–
горелка
;
6
–
штуцер
подвода
хол
.
воды
;
7
–
штуцер
подвода
газа
;
8
–
штуцер
отвода
горячей
воды
;
9
–
газоотводящее
устройство
;
10
–
свеча
;
11
–
датчик
наличия
пламени
;
12
–
теплообменник
;
13
–
клапан
электромагнитный
;
14
–
отсек
батарейный
;
15
–
блок
управления
электронный
;
16
–
термореле
(
датчик
наличия
тяги
);
17
–
микровыключатель
(
датчик
протока
воды
);
18
–
датчик
температуры
воды
;
19
–
термореле
(
датчик
перегрева
воды
);
20
–
пробка
для
слива
воды
;
21
–
штуцер
замера
давления
газа
;
22
–
задняя
стенка
.
1
–
регулятор
расхода
воды
;
2
–
регулятор
расхода
газа
;
3
–
дисплей
;
4
–
узел
водогазовый
;
5
–
горелка
;
6
–
вход
холодной
воды
;
7
–
вход
газа
;
8
–
выход
горячей
воды
;
9
–
газоотводящее
устройство
;
10
–
свеча
;
11
–
датчик
наличия
пламени
;
12
–
теплообменник
;
13
–
клапан
электромагнитный
;
14
–
отсек
батарейный
;
15
–
блок
управления
электронный
;
16
–
термореле
(
датчик
тяги
);
17
–
микровыключатель
;
18
–
датчик
температуры
воды
;
19
–
термореле
(
датчик
перегрева
воды
);
20
–
пробка
для
слива
воды
;
21
–
штуцер
замера
давления
газа
;
22
–
узел
водяной
;
23
–
фильтр
водяной
;
24
–
выход
воды
на
теплообменник
;
25
–
мембрана
;
26
–
клапан
газовый
;
27
–
узел
газовый
;
28
–
фильтр
газовый
;
29
–
выход
газа
на
горелку
.

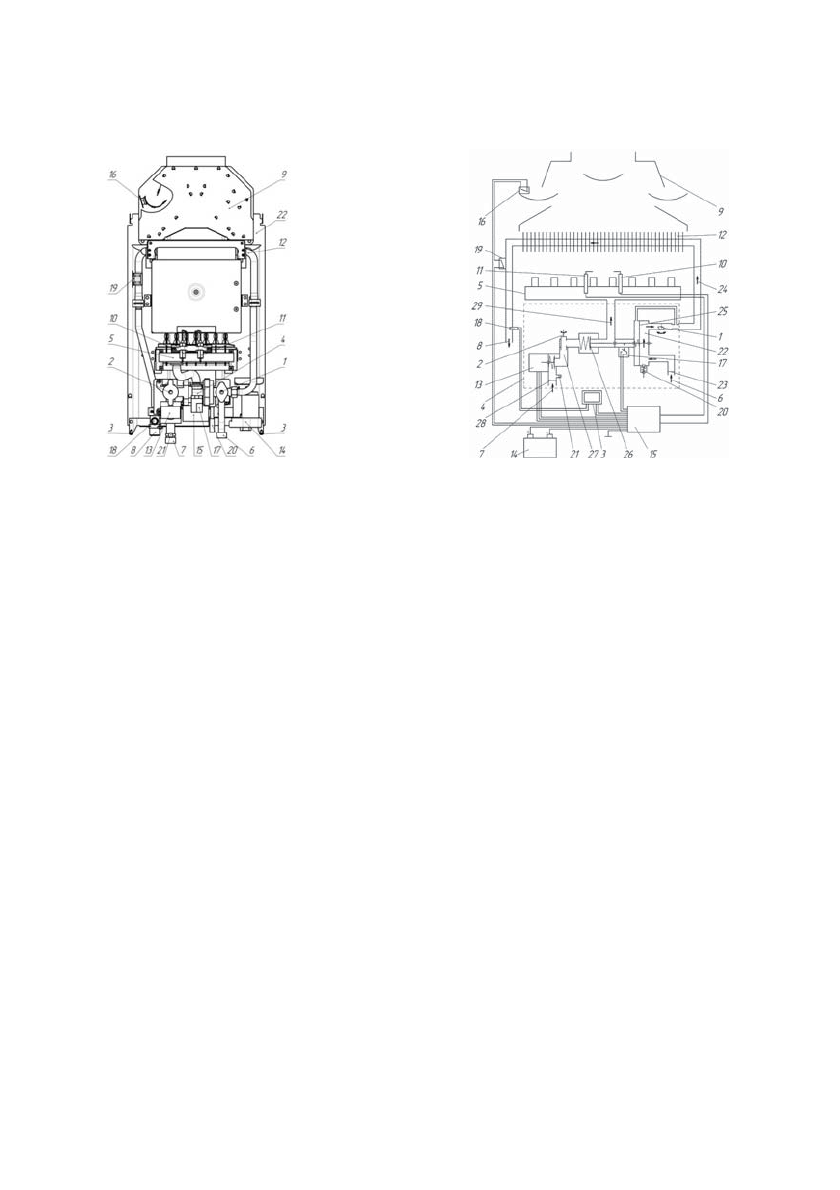

Рисунок
6
.
Вид
аппарата
без
облицовки
Рисунок
7.
Функциональная
схема
аппарата
3.2
Работа
аппарата
3.2.1
Функциональная
схема
аппарата
приведена
на
рисунке
7.
3.2.2
При
начале
протекания
воды
через
узел
водяной
22
с
расходом
не
менее
2,5
л
/
мин
штоком
мембраны
25
открывается
клапан
газовый
30
и
замыкаются
контакты
микровыключателя
17,
после
чего
блоком
управления
15
начинают
подаваться
импульсы
тока
высокого
напряжения
на
свечу
10
и
открывается
клапан
электромагнитный
13.
Розжиг
горелки
5
происходит
от
искровых
разрядов
между
электродом
свечи
и
насадкой
секции
горелки
.
Далее
работа
горелки
контролируется
датчиком
наличия
пламени
11.
3.2.3
Регулятором
расхода
воды
1
регулируется
количество
и
температура
воды
,
выходящей
из
аппарата
:
поворот
регулятора
против
часовой
стрелки
увеличивает
расход
и
снижает
температуру
воды
;
поворот
регулятора
по
часовой
стрелке
уменьшает
расход
и
увеличивает
температуру
воды
.
Положение
регулятора
также
определяет
расход
воды
,
при
котором
происходит
включение
и
выключение
аппарата
3.2.4
Регулятором
расхода
газа
2
регулируется
количество
газа
,
поступающего
в
горелку
,
для
получения
требуемой
температуры
воды
при
её
установленном
расходе
:
поворот
регулятора
по
часовой
стрелке
увеличивает
расход
газа
и
температуру
воды
;
поворот
регулятора
против
часовой
стрелки
уменьшает
расход
газа
и
температуру
воды
.
3.2.5
При
прекращении
протекания
воды
или
при
уменьшении
её
расхода
до
значения
менее
2,5...6
л
/
мин
(
в
зависимости
от
положения
регулятора
расхода
воды
1)
размыкаются
контакты
микровыключателя
17
и
закрываются
клапаны
13
и
26.
Горелка
гаснет
.
3.2.6
Аппарат
оснащен
устройствами
безопасности
,
обеспечивающими
:
x
доступ
газа
к
горелке
только
при
наличии
протока
воды
;
x
прекращение
подачи
газа
в
горелку
при
её
погасании
;
x
отключение
аппарата
при
отсутствии
тяги
в
дымоходе
;
x
отключение
аппарата
при
нагреве
воды
свыше
90
°
С
;
