Инструкция
по
монтажу
и
сервисному
обслуживанию
для
специалистов
4
Также
для
осуществления
сервисного
обслуживания
при
установке
аппарата
необходимо
выдержать
следующие
зазоры
:
расстояние
от
боковой
поверхности
аппарата
до
боковой
стены
не
менее
150
мм
;
свободное
пространство
перед
лицевой
поверхностью
аппарата
должно
быть
не
менее
600
мм
.
2.1.10
Схема
установки
(
подключения
)
аппарата
приведена
на
рис
. 3.
Рекомендуется
сначала
подключить
аппарат
к
водопроводной
сети
,
заполнить
систему
аппарата
водой
и
затем
подключить
его
к
газовой
сети
.

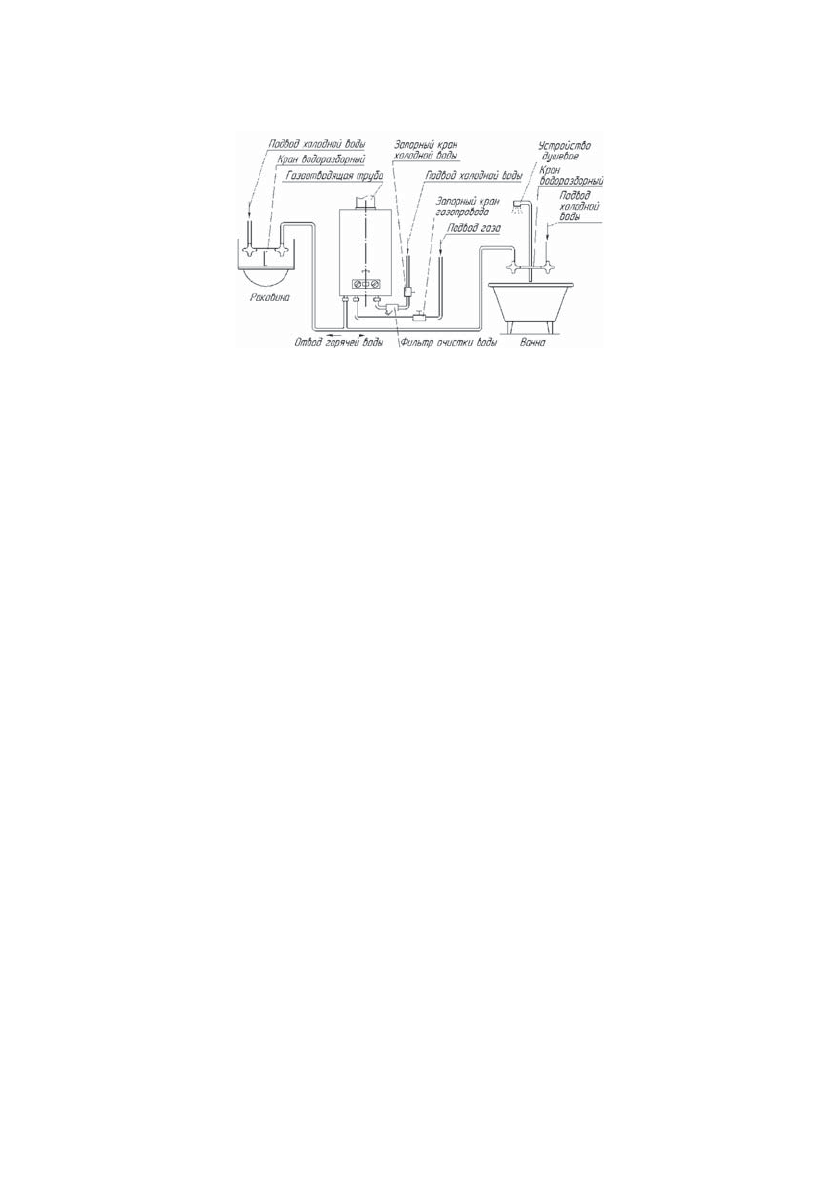

Рисунок
3.
Схема
установки
аппарата
2.2
Монтаж
аппарата
2.2.1
Перед
установкой
аппарата
рекомендуется
снять
облицовку
,
для
чего
:
а
)
снять
ручки
1
и
2 (
см
.
рис
.
1),
потянув
их
на
себя
;
б
)
разъединить
провода
,
соединяющие
дисплей
с
блоком
управления
электронным
и
с
датчиком
температуры
воды
;
в
)
вывернуть
в
нижней
части
изделия
два
винта
3
крепления
облицовки
(
см
.
рис
. 6)
г
)
для
Neva 4510
вывернуть
два
винта
крепления
накладки
;
д
)
потянуть
нижнюю
часть
облицовки
на
себя
,
сдвинуть
ее
вверх
и
снять
с
аппарата
.
Если
задняя
стенка
аппарата
покрыта
защитной
полиэтиленовой
пленкой
,
то
перед
установкой
аппарата
защитную
пленку
необходимо
снять
.
Также
с
передней
поверхности
облицовки
необходимо
снять
наклейки
с
предупреждающими
надписями
и
рекламной
информацией
(
при
их
наличии
).
ВНИМАНИЕ
!
Не
позволяйте
маленьким
детям
играть
с
упаковочным
материалом
,
так
как
это
может
представлять
для
них
опасность
.
После
установки
аппарата
упаковка
может
быть
утилизирована
.
2.2.2
Аппарат
навешивается
монтажными
отверстиями
(
на
задней
стенке
)
на
2
крючка
,
установленные
в
стене
(
крючки
и
дюбели
входят
в
комплект
поставки
).
Расположение
и
размеры
монтажных
отверстий
,
а
также
габаритные
и
присоединительные
размеры
для
подсоединения
трубопроводов
воды
,
газа
,
отвода
продуктов
сгорания
приведены
н а
рис
.
1.
2.3
Подключение
аппарата
к
водопроводной
сети
2.3.1
Для
увеличения
срока
службы
аппарата
и
улучшения
его
эксплуатационных
характеристик
рекомендуется
устанавливать
перед
аппаратом
фильтр
очистки
воды
(
см
.
рис
. 3)
2.3.2
Для
облегчения
последующего
технического
обслуживания
необходимо
установить
перед
аппаратом
запорный
кран
на
трубопроводе
подвода
холодной
воды
(
рис
. 3).
Запорный
кран
должен
быть
легко
доступен
.
2.3.
3
Подключение
аппарата
к
водопроводной
сети
необходимо
выполнять
металлическими
трубами
или
гибкими
шлангами
с
внутренним
диаметром
не
менее
13
мм
.
Длина
гибкого
шланга
для
подвода
и
отвода
воды
должна
быть
не
более
2,5
м
.
2.3.4
Резьбовое
соединение
накидных
гаек
(
торцевое
соединение
),
как
подвижных
,
так
и
неподвижных
,
с
ответным
штуцером
необходимо
выполнять
с
применением
прокладок
.
Материал
прокладок
–
маслобензостойкая
резина
,
безасбестовый
паронит
или
фторопласт
-
4 (
тефлон
).
2.3.
5
Подключение
холодной
воды
производить
к
штуцеру
подвода
холодной
воды
6,
а
горячей
воды
–
к
штуцеру
отвода
горячей
воды
8 (
см
.
рис
. 1),
предварительно
сняв
со
штуцеров
защитные
заглушки
.
2.3.6
Подключение
трубопроводов
холодной
и
горячей
воды
не
должно
сопровождаться
взаимным
натягом
труб
и
частей
аппарата
во
избежание
смещения
или
поломки
отдельных
деталей
и
частей
аппарата
и
нарушения
герметичности
водяной
системы
.
2.3.7
.
Перед
подключением
водонагревателя
к
водопроводной
сети
необходимо
открыть
подач у
холодной
воды
на
некоторое
время
для
прочистки
трубы
подвода
воды
к
аппарату
и
предотвращения
нежелательного
попадания
в
аппарат
грязи
и
отложений
при
первом
его
включении
.
2.3.8
.
После
подсоединения
трубопроводов
к
аппарату
необходимо
обязательно
проверить
герметичность
мест
соединений
.
Проверка
герметичности
производится
в
следующем
порядке
:
а
)
открыть
кран
горячей
воды
.
б
)
открыть
запорный
кран
холодной
воды
перед
аппаратом
.
в
)
после
заполнения
тракта
аппарата
водой
закрыть
кран
горячей
воды
и
осмотреть
соединения
.
Течь
в
местах
соединений
не
допускается
.
Рекомендуется
также
осмотреть
места
соединений
водяного
тракта
аппарата
,
так
как
возможно
нарушение
их
герметичности
при
нарушении
условий
транспортировки
и
хранения
аппарата
.
При
необходимости
места
соединений
подтянуть
.
2.3.9
.
Если
аппарат
устанавливается
в
местности
,
где
жесткость
воды
превышает
200
мг
/
л
,
рекомендуется
установить
устройство
для
предварительного
умягчения
воды
,
чтобы
уменьшить
отложение
накипи
в
теплообменнике
.
2.3.10
Максимальное
давление
воды
,
на
которое
рассчитан
аппарат
(
в
том
числе
и
в
случае
теплового
расширения
воды
) –
1000
кПа
.
2.4
Подключение
аппарата
к
газовой
сети
2.4.1
.
Для
обеспечения
устойчивой
работы
аппарата
необходимо
производить
подводку
газовой
линии
