4

Подключение к отопительной проводке

•

Подключение  к  отопительной  проводке  должно  быть  осуществлено  при

помощи соединительных патрубков 1¼”(для бойлеров с рубашкой 1”), перед

патрубками следует установить отсечные краны.

•

В отопительной проводке с принудительной циркуляцией (циркуляционный

насос),  для  того,  чтобы  бойлер  достиг  производительности,  указанной

в таблице „Технические данные”, следует обеспечить соответственный напор

протока (указано под таблицей „Технические данные”).

•

В отопительной проводке с гравитационной циркуляцией, для обеспечения

правильной  циркуляции  бойлер  должен  быть  установлен  таким  образом,

чтобы  разница  высоты  установки  источника  тепла  и  бойлера  составляла

мин. 1,5 м.

•

Емкости следует устанавливать в соответствии с  нижеследующими схемами.

1

2

3

1

4

5

6

7

1

1

●

●

< ZW

<

CO

<

CW

<

CO

< C

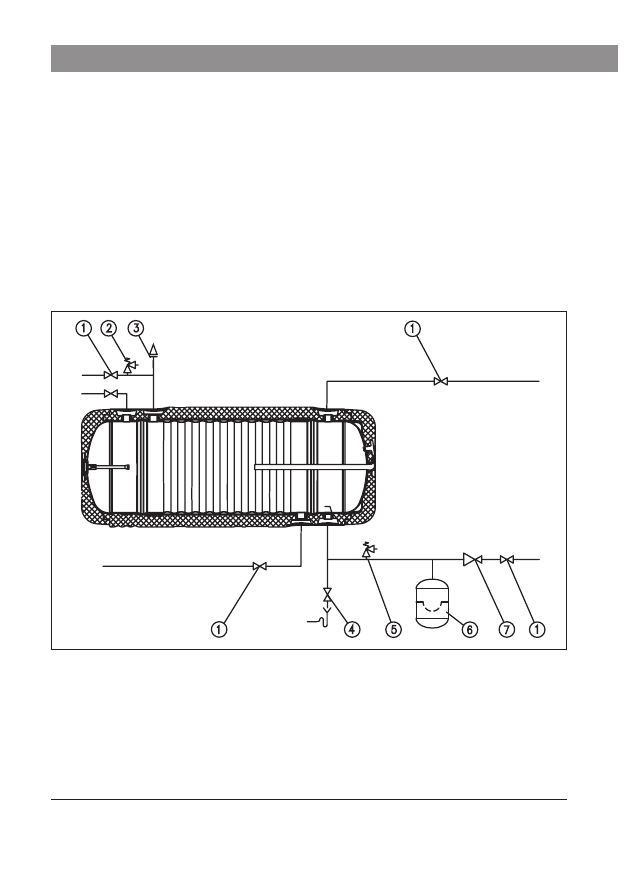

Схема подключения

[1]  -  отсечной кран

[2]  -  клапан безопасности 3 бар (макс.)

[3]  -  автоматический воздухоотводчик

[4]  -  спускной кран

[5]  -  клапан безопасности 6 бар (макс.)

[6]  -  расширителный бак

[7]  -  редуктор давления

CW -  горячая вода

ZW -  холодная вода

CO -  теплоноситель

C  -  циркуляция ГВС
