Pajungimas prie šildymo sistemos (katilo)

•

Pajungimas  prie  šildymo  sistemos  (katilo)  atliekamas  per  atvamzdžius,  kurių

skersmuo  1¼”  (vandens  šildytuvams  su  išoriniu  šilumokaičiu  (talpa  talpoje)

pajungimas 1”). Prieš atvamzdžius turėtų būti montuojama uždaromoji armatūra.

•

Sistemose  su  priverstine  cirkuliacija  (sistemos  su  cirkuliaciniu  siurbliu),  tam,

kad  šilumokaitis  pasiektų  reikiamą  galingumą,  nurodytą  lentelėje  „Techniniai

duomenys”,  būtina  užtikrinti  pakankamą  pratekėjimo  slėgį  (žiūr.nuorodas  po

lentele „Techniniai duomenys”).

•

Sistemose su natūralia cirkuliacija, tam, kad užtiknti reikiamą cirkuliaciją, vandens

šildytuvas turi būti sumontuotas taip, kad, aukščių skirtumas tarp šilumos šaltinio

ir vandens šildytuvo būtų ne mažiau 1,5 m.

•

Talpas reikėtų montuoti pagal žemiau nurotas schemas.

1

2

3

1

4

5

6

7

1

1

●

●

< ZW

<

CO

<

CW

<

CO

< C

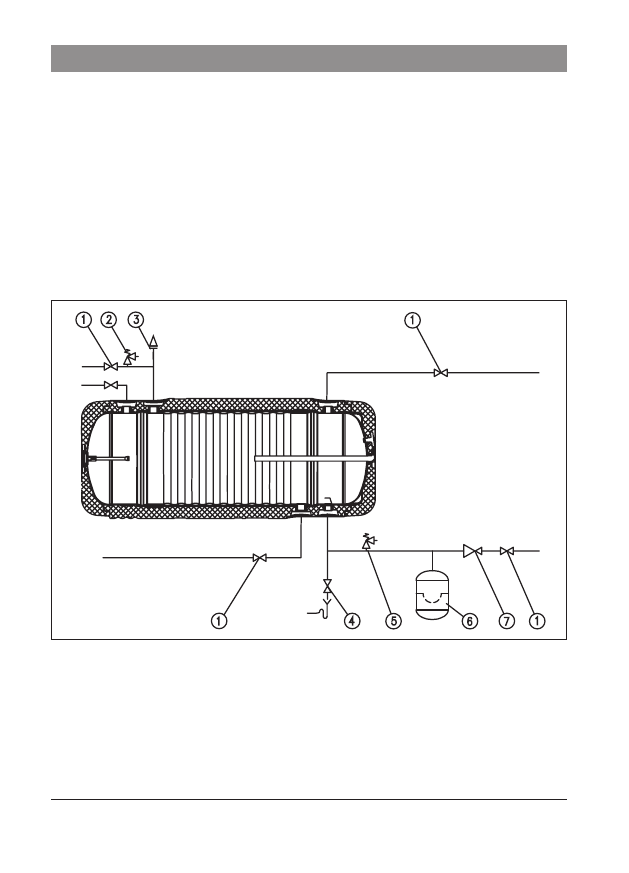

Instaliavimo schema

[1]  -  uždarantysis čiaupas

[2]  -  apsauginis vožtuvas 3 bar (maks.)

[3]  -  automatinis oro išleidimo mazgas

[4]  -  išleidžiamasis vožtuvas

[5]  -  apsauginis vožtuvas 6 bar (maks.)

[6]  -  išsiplėtimo indas

[7]  -  slėgio reduktorius

CW -  karštas vanduo

ZW -  šaltas vanduo

CO -  šilumnešis

C  -  cirkuliacija (karštas vanduo)
