С целью защиты водонагревате-

ля от повреждений, в водонагре-

вателе  установлен  термический

выключатель  [3],  отключающий

электрическое  питание  при  при-

ростe  температуры  в  водонагре-

вательном  узле  [1]  выше  100

0

С.

После  срабатывания  термиче-

ского выключателя эксплуатация

водонагревателя невозможна.

Термический  выключатель

не выполняет роли электриче-

ского  предохранителя  водона-

гревателя.

В  случае,  когда  включение  во-

донагревателя (из-за чрезмерного

потребления мощности) вынужда-

ет  отключение  какого-либо  дру-

гого  электрического  устройства,

можно  использовать  контакты

реле  на  плате  управления,  кото-

рое  разрывает  вспомогательную

цепь,  подключенную  к  зажимам

BLOK  (макс.  5А,  250В)  в  момент

включения нагрева.

Водонагреватель оснащен бло-

кировочным гнездом NA, исполь-

зуемым  при  совмесной  работе

водонагревателя  с  главным  по-

требителем  электроэнергии,  на

пример  водонагревателем  или

элек трическим  отопительным

котлом.  Разрыв  этой  цепи  при-

ведет  к  блокировке  включения

водонагревателя.

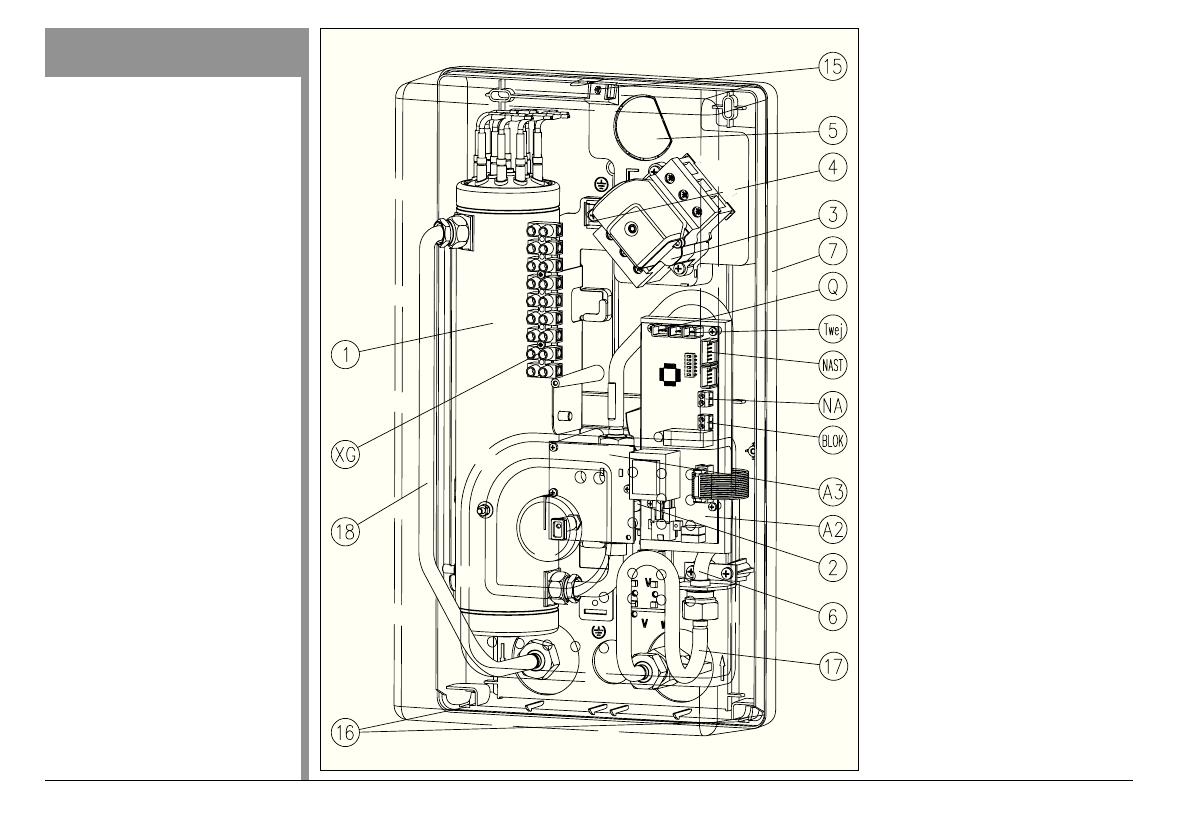

Рис.8   Конструкция  водона-

гревателя

[1]  -  водонагревательный блок

[2]  -  датчик протока воды

[3]  -  термический  выключатель

WT3

[4]  -  зажим провода заземления

[5]  -  отверстие  для  входа  кабе-

ля питания

[6]  -  с о ед и н и т ел ь н о е   з ве н о   с

д а т ч и к о м   т ем п е р а ту р ы

воды на входе

[7]  -  основание

[15]  -  крепежный винт

[16]  -  выступы нижнего крепежа

[17]  -  присоединение  входа  -  хо-

лодная вода

[18]  -  присоединение  выхода  -  го-

рячая вода

A2  -  плата управления

A3  -  плата индикаторов

Twej  -  гнездо  подключения  датчи-

ка  температуры  воды  на

входе

Q  -  гнездо  подключения  датчи-

ка протока

  NAST  -  гнездо  подключения  платы

индикаторов

NA  -  гнездо  блокировки  включе-

ния водонагревателя

  BLOK  -  выход  на  реле,  выключающее

второстепенный прибор

XG  -  планка  подключений  нагре-

вательного узла [1]

Любое  вмешательство  во

внутреннее  устройство

термического выключателя

WТ3 запрещается и грозит

необратимым  повреждени-

ем водонагревателя.

8

Устройство

L1 L2 L3
