8

С целью защиты водонагревате-

ля от повреждений, в водонагре-

вателе  установлен  термический

выключатель  [3],  отключающий

электрическое  питание  при  при-

ростe  температуры  в  водонагре-

вательном  узле  [1]  выше  100

0

С.

После  срабатывания  термиче-

ского выключателя эксплуатация

водонагревателя невозможна.

-  Термический  вык люча-

тель  не  выполняет  роли

электрического предохра-

нителя водонагревателя.

В  сл уча е ,  к о гд а  в к л ючен ие

водонагревателя  из  за  большого

потребления  мощности  вынуж-

дает  отк лючение  к ак ого-либо

другого  электрического  устрой-

ства,  необходимо  использовать

приоритетный  выключатель.  На

распределительном  щите  к  фа-

зовому  проводу,  подключенному

к  зажиму  "L2"  на  WТ3  [3],  подсо-

единить токовое реле.

В  момент  включения  водона-

гревателя ток, проходящий через

первый  включенный  ТЭН,  вызы-

вает срабатывание токового реле

и разрыв вспомогательной цепи.

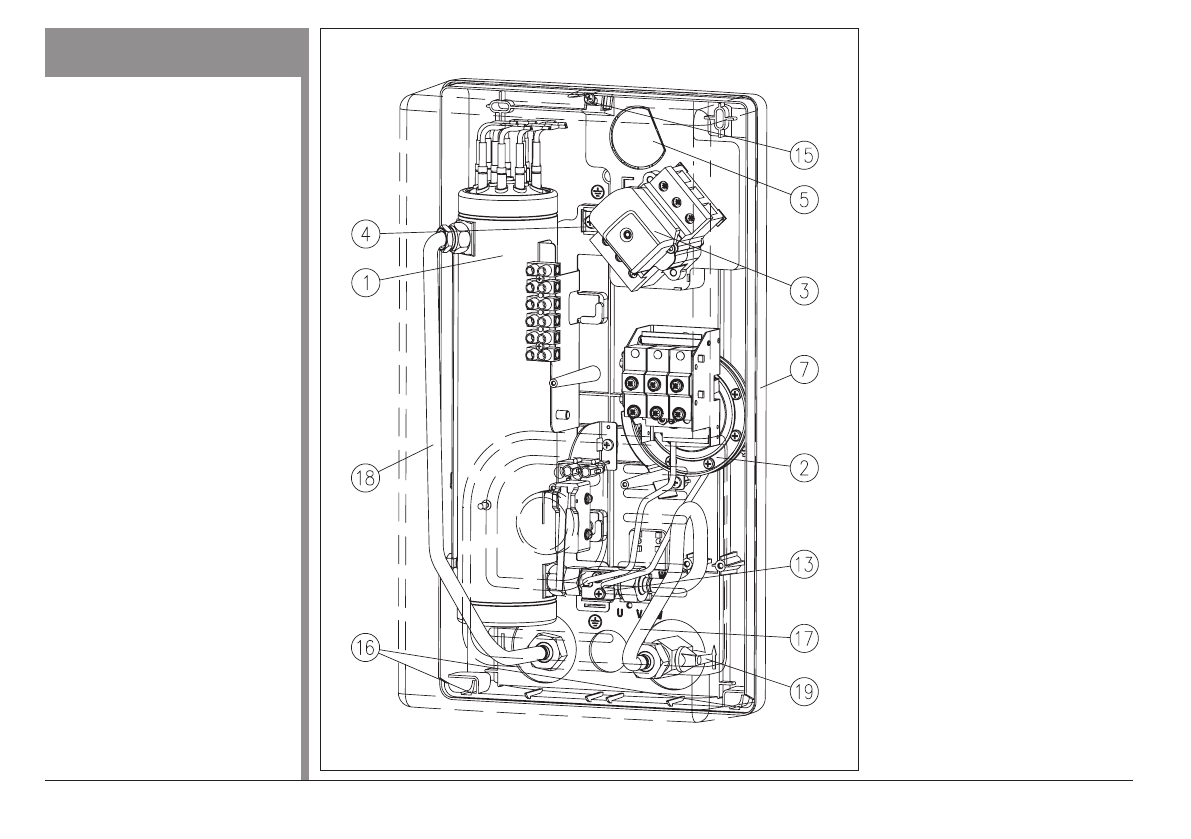

Рис.10 Конструкция  водона-

гревателя

[1] -  водонагревательный блок

[2] -  водный узел

[3] -  термический выключатель

WT3

[4] -  зажим защитного провода

[5] -  отверстие для входа кабе-

ля питания

[7] -  основание

[13] -  фланцевый узел

[15] -  крепежный винт

[16] -  выступы нижнего крепежа

[17] -  присоединение входа - хо-

лодная вода

[18] -  п р и с о е д и н е н и е   в ы х о д а

- горячая вода

[19] -  регулировочный клапан

Любое вмешательство во

внутреннее  устройство

термического  вык люча-

теля  WТ3  запрещается

и  грозит  необратимым

повреждением  водонагре-

вателя.

10

Устройство

L1 L2 L3
