5

RUS-021B/

-  отверстий  под  винты  крепле-

ния водонагревателя

-  подключения воды

-  входа кабеля питания

2.  Подвести  к  месту  крепления

водонагревателя,  согласно

о б я з ы в а ю щ и м   п р а в и л а м ,

трехфазную  электрическую

сеть.

3.  Подводя  проводку  воды  сле-

дует  помнить,  что  с  правой

стороны подводится холодная

вода  (G1/2"),  а  с  левой  заби-

рается нагретая вода (G1/2").

Место  подключения  водона-

гревателя к сети водопровро-

да представлено на рис.2.

4.  Снять  крышку  водонагрева-

теля  (рис.3):  открутить  винт

крепления [15], снять крышку

и  снять  крышку  с  выступов

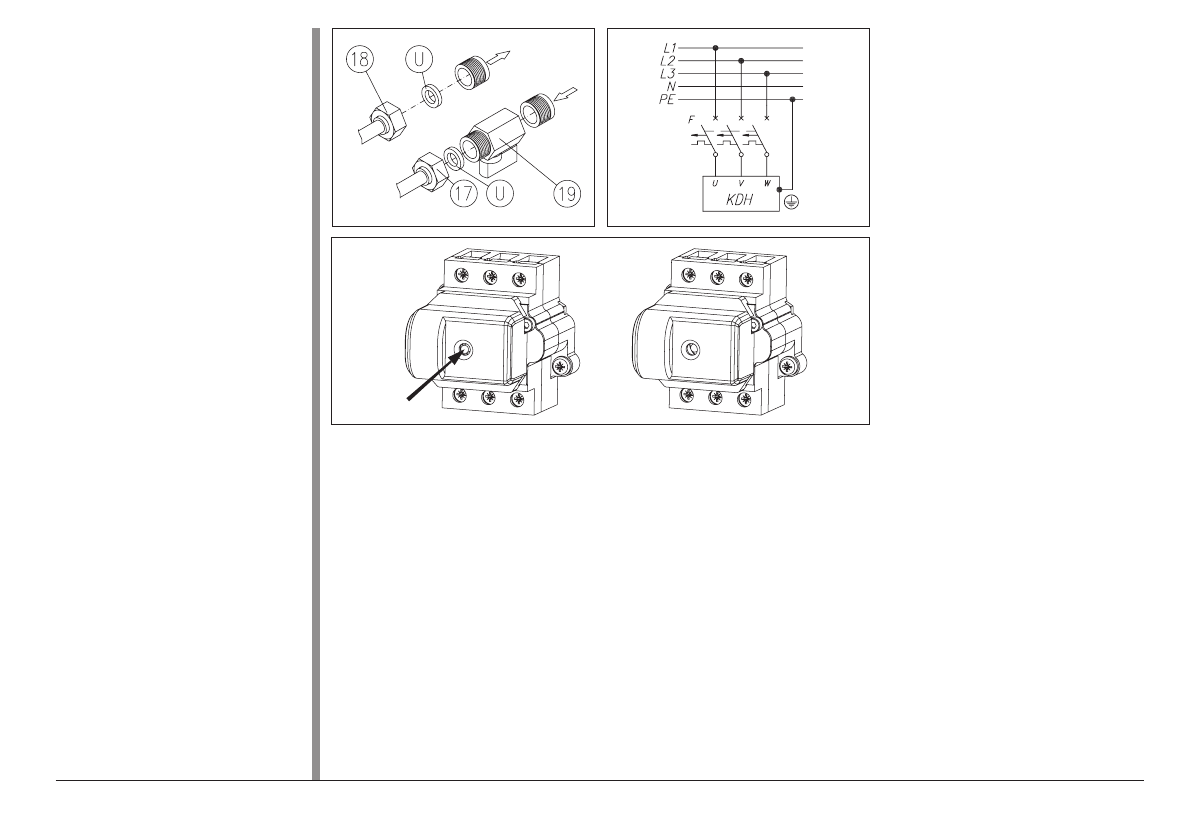

Рис.5  Электрическое подклю-

чение

F -  трехполюсный  сетевой

выключатель

Рис.4  С х е м а   п о д к л юч е н и я

воды

[17] -  присоединение входа – хо-

лодная вода

[18] -  п р и с о е д и н е н и е   в ы х о д а

– горячая вода

[19] -  регулировочный кран

[U] -  прокладка

4

5

6

Рис.6  Термический  выключа-

тель WT3

a -  включение

b -  включенное состояние

a)

b)

Электропроводка  должна

быть  защищена  диффе-

ренциальным выключате-

лем и средствами, обеспе-

чивающими  отключение

прибора от электросети,

в   к о то р ы х   р а с с то я н и е

между  контактами  всех

полюсов  составляет  не

менее 3 мм.

нижнего крепежа [16].

5.  Закрепить водонагреватель крепежными винтами, предварительно введя через отверстие [5] (рис.10)

кабель питания.

6.  Подключить водонагреватель к электрической сети согласно рис.5. Электрический провод следует

подключить непосредственно к термическому выключателю [3] (рис.10).

7.  Удалить заглушки из патрубков подключения холодной и горячей воды.

8.  Замонтировать на подаче холодной воды регулировочный кран [19].

9.  Подсоединить водонагреватель к водной проводке креплениями [17] и [18] (рис.4).

10. Включить подачу холодной воды и проверить плотность соединений.

11.  Проверить водонагреватель согласно п. Удаление воздуха.

12. Проверить состояние термического выключателя WТ3 (рис.6).

13. Произвести регулировку водонагревателя согласно п. Регулировка

14. Прикрепить крышку водонагревателя: надеть крышку на выступы нижнего крепежа [16] и закрепить

винтом [15].

15. Убедится, что через отверстия в задней стенке водонагревателя нет возможности доступа к элемен-

там, находящимся под напряжением.
