6.

Электрический накопительный водонагреватель

RU

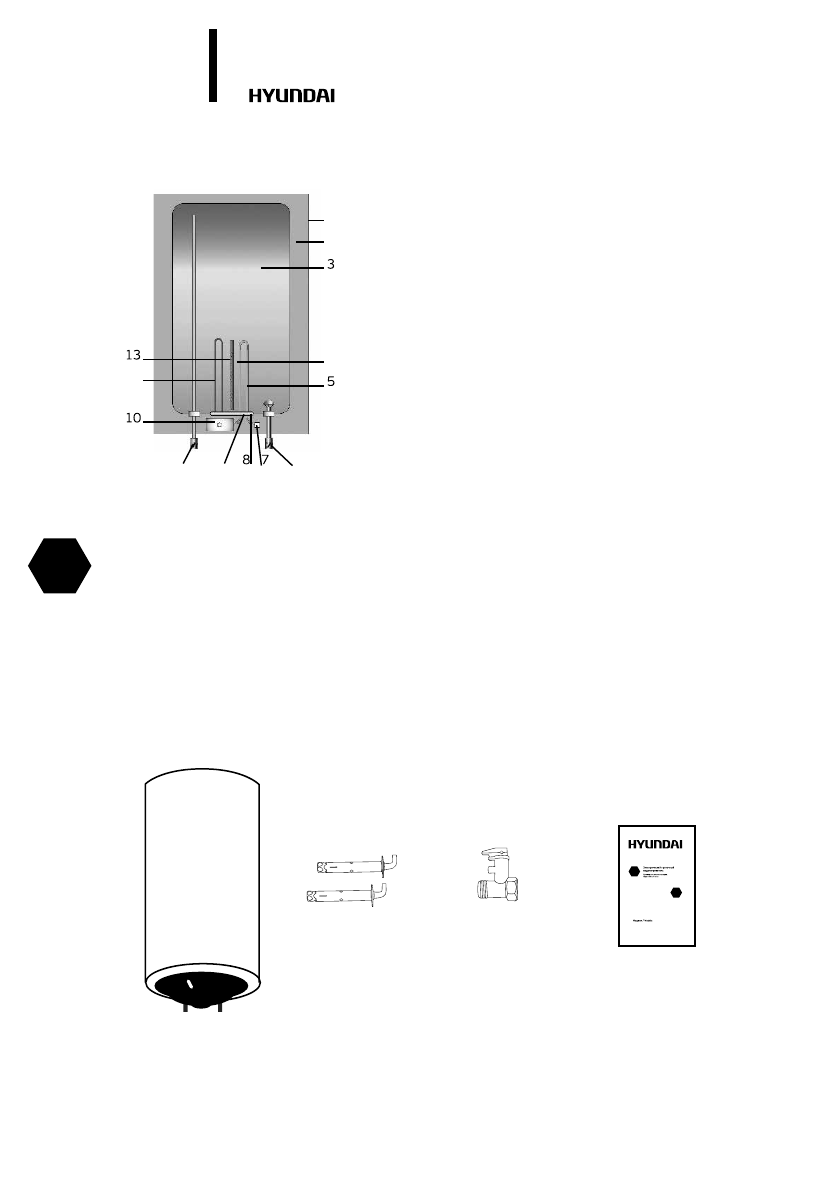

Устройство водонагревателей серий Niagara и Utta

1 – Внешний корпус

2 – Теплоизоляция

3 – Внутренняя емкость

4 – Трубка датчика термостата

5 – Трубка датчика термоограничителя

6 – Входной патрубок

7 – Термоограничитель (капиллярный)

8 – Датчик термоограничителя

9 – Датчик термостата

10 – Термостат (капиллярный)

11 – Выходной патрубок

12 – Нагревательный элемент*

13 – Магниевый анод

* В серии Hyundai Niagara используется

«

сухой

»

 нагревательный элемент

1 – Водонагреватель
2 – Анкерные болты
3 – Комбинированный обратно - предохранительный клапан
4 – Руководство по эксплуатации, включая гарантийный талон
