Устан овка

1 . Инструкции по установке

В соответствии с 41 0 постановлением РФ, монтаж и ввод оборудования в эксплуатацию необхо-

димо осуществлять силами специализированной организации, имеющией необходимые допуски

к данным видам работ; Специалисты обязаны следовать правилам и положениям, действующе-

му законодательству и муниципальным техническим правилам, руководствоваться техническими

спецификациями; Перед началом установки убедитесь, что все компоненты котла находятся в

комплекте, в случае возникновения вопросов свяжитесь с поставщиком или с нами.

  1 ) Перед установкой проверьте, что настенное крепление надежно закреплено;

  2) ЗАПРЕЩАЕТСЯ устанавливать настенный котел вблизи горючих веществ;

  3) Выход дымохода должен располагаться в месте свободного доступа воздуха;

  4) Для трубы отопления желательно использовать трубу типа DN20;

  5) Все трубы должны выдерживать давление не менее 8 бар (8кг/см²);

  6) В случае неполадок необходимо отключить питание, запрещается проводить какие-либо дей -

ствия или ремонт самовольно; в противном случае все последствия от этих действия являются

риском для пользователя и не подпадают под действие гарантии.

3. Установка дымохода

Используйте дымоходные трубы, поставляемые в комплекте, не пытайтесь самовольно подогнать

к устройству

неподходящие дымовые трубы. Дымоход должен быть установлен наружу под уклоном в 3 градуса,

чтобы обеспечить отвод конденсата. Дымоход должен иметь специальное покрытие толщиной не

менее 20 мм, устойчивое к невысоким температурам, чтобы обеспечить защиту дымохода при

прохождении через него горючего материала. Для равномерного притока и оттока воздуха дымоход

должен быть установлен наружу, облицовка дымохода кирпичом запрещается. Расстояние между

поверхностью дымохода и строением над ним должно составлять не менее 45мм.

Максимальная длина дымохода составляет 2 метра, длина должна быть уменьшена на 0,8 метра

в случае, если дымоход имеет один изгиб под углом 90° или два изгиба под углом 45°. Если

используется стандартная дымовая труба 1 м, необходимо установить кольцо ограничения газового

потока. Если используется удлинительная дымовая труба, снимите кольцо ограничения потока. Если

используется удлиненная дымовая труба, все соединители должны быть загерметизированы во

избежание утечки дымовых газов. Котел должен эксплуатироваться в помещении, где установлен

дымоход.

07

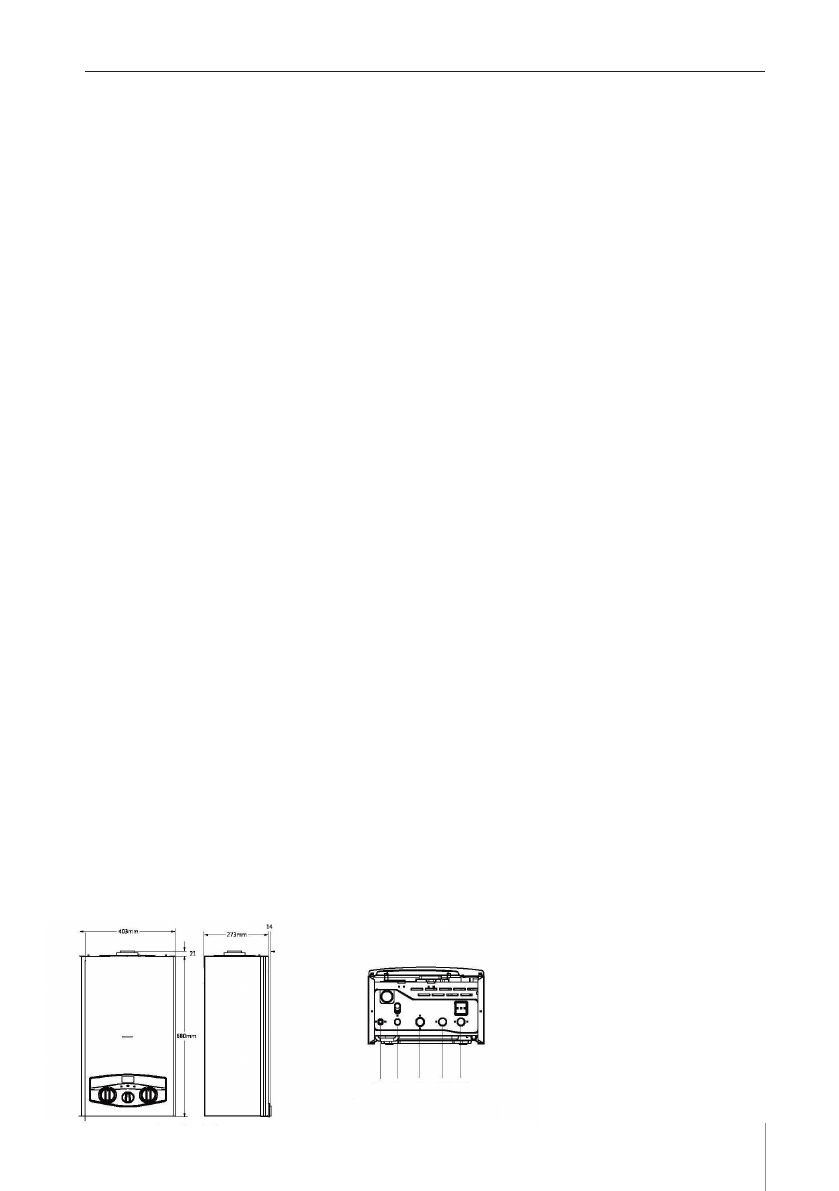

Стан дартн ы е габари тн ы е разм еры :

Вы сота: 701 м м

Ш и ри н а: 403 м м

Гл уби н а: 287 м м

BW W

G

H W H S

H W: П одач а си стем ы отоп л ен и я

BW: П одач а ГВС

G: П одкл юч ен и е газа

W: Вход хол одн ой воды

H B: Обратн ая м аги страл ь си стем ы

отоп л ен и я

2.

Подключение

к

системам

водо-

и

газоснабжения

Подключение к системе газоснабжения —

Для котла предусмотрено использование

природного газа (G20) или сжиженного природного

 b

газа. Перед подключением

убедитесь, что тип газового топлива соответствует указанному на

этикетках настенного

котла

, проверьте давление

в системе газоснабжения и прочистите газопровод. (Давление

в системе газоснабжения и загрязнение в газопроводе может привести к нарушению в

нормальной работе котла.)

При использовании газового котла на сжиженном газе G30, необходимо обратиться в

авторизованный сервисный центр Haier для замены форсунок и настройки котла.

Предусмотрено  использование  газового  топлива  без  загрязнений,  в  случае,  если

поставляемое  местное  газовое  топливо

имеет определенную степень загрязнения,

необходимо установить газовый фильтр.

Подключение к системе водоснабжения —

Водопровод должен быть надежно подключен к водяным входам и выходам котла и к

выходам предохранительных клапанов системы отопления, а система ГВС в котлах с

битермическим теплообменником должна быть подключена к

сливным трубам,

подключенным в дренаж.

Установите водяной фильтр на системе отопления "HB" перед

подключением к трубопроводу.

Тщательно промойте некислым раствором или

специальным средством очистки от накипи перед подключением, чтобы удалить любое

загрязнение, которое может повлиять на нормальную работу газового котла.

  Вода

должна соответствовать стандартам СанПиН 2.1.4.1074-01
