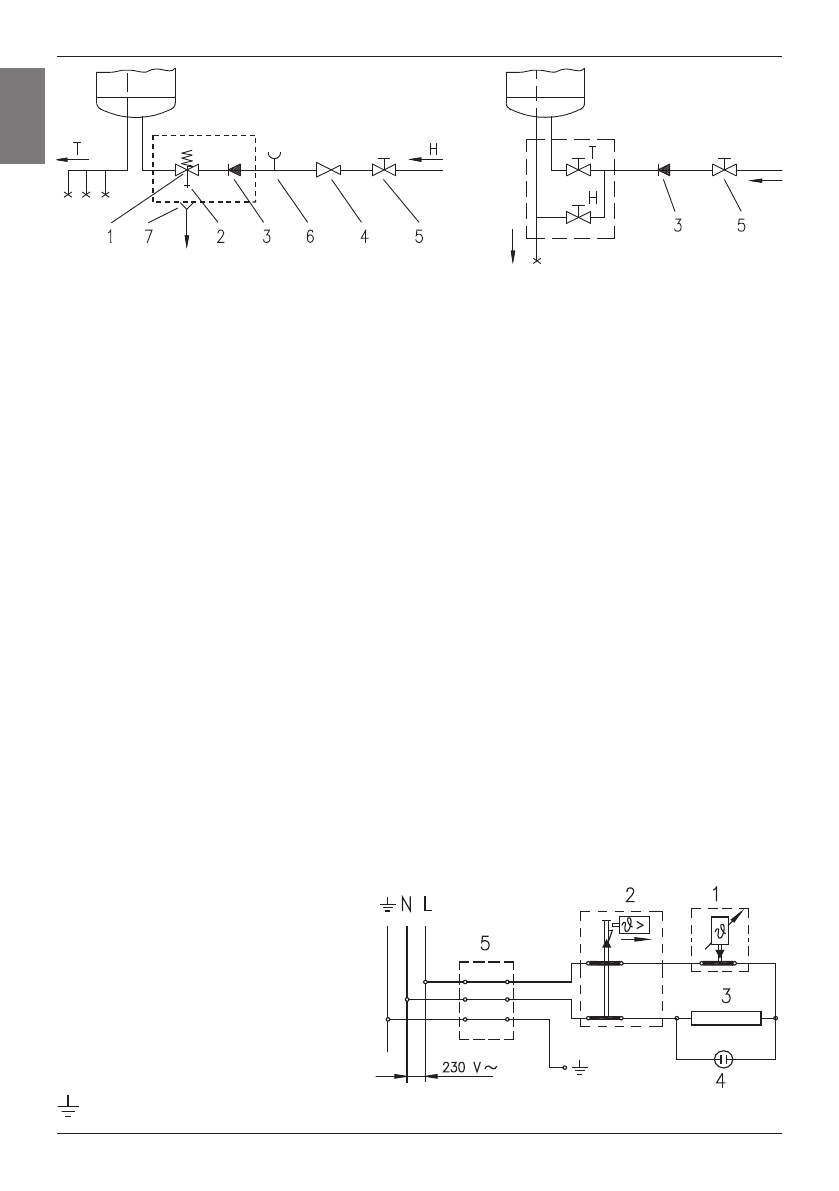

Legend:  1- Return safety valve

6- Checking fitting

2- Bimetallic fuse

7- Funnel with outlet connection

3- Non-return valve

4- Pressure reduction valve

H - Cold water

5- Closing valve

T - Hot water

Closed (pressure) system                                        Open (non-pressure) system

Between the water heater and return safety valve no closing valve may be built-in
because with it the function of return safety valve would be impeded.

The water heater may be connected to the water network in the house without reduction
valve if the pressure in the network is lower than 0.5 MPa (5 bar). If the pressure exceeds
0.5 MPa (5 bar), a reduction valve must be installed. Prior to the electric connection the
water  heater  must  obligatorily  be  filled  with  water.  By  first  filling  the  tap  for  the  hot  water
upon the mixing tap must be opened. When the heater is filled with water, the water starts
to run through the outlet pipe of the mixing tap.

POWER CONNECTION

The power lead must be fitted to the water heater prior to being connected to the power
supply.  In  order  to  do  this  you  should  first  unscrew  the  protective  cover  off  the  water
heater. The water heater must be connected to the power supply in accordance with the
requirements set out in the relevant standards applying to electrical installations. For safety
reasons a switch should be installed on the lead connecting the heater to the power grid,
i.e. a switch disconnecting both power supply poles with the minimum of 3 mm distance
between the open contacts.

Legend:
1 - Thermostat
2 - Temperature safety device
3 - Heating element
4 - Light indicator
5 - Connector

L -    Phase conductor
N -   Neutral conductor

 - Earth conductor

    Electric installation
