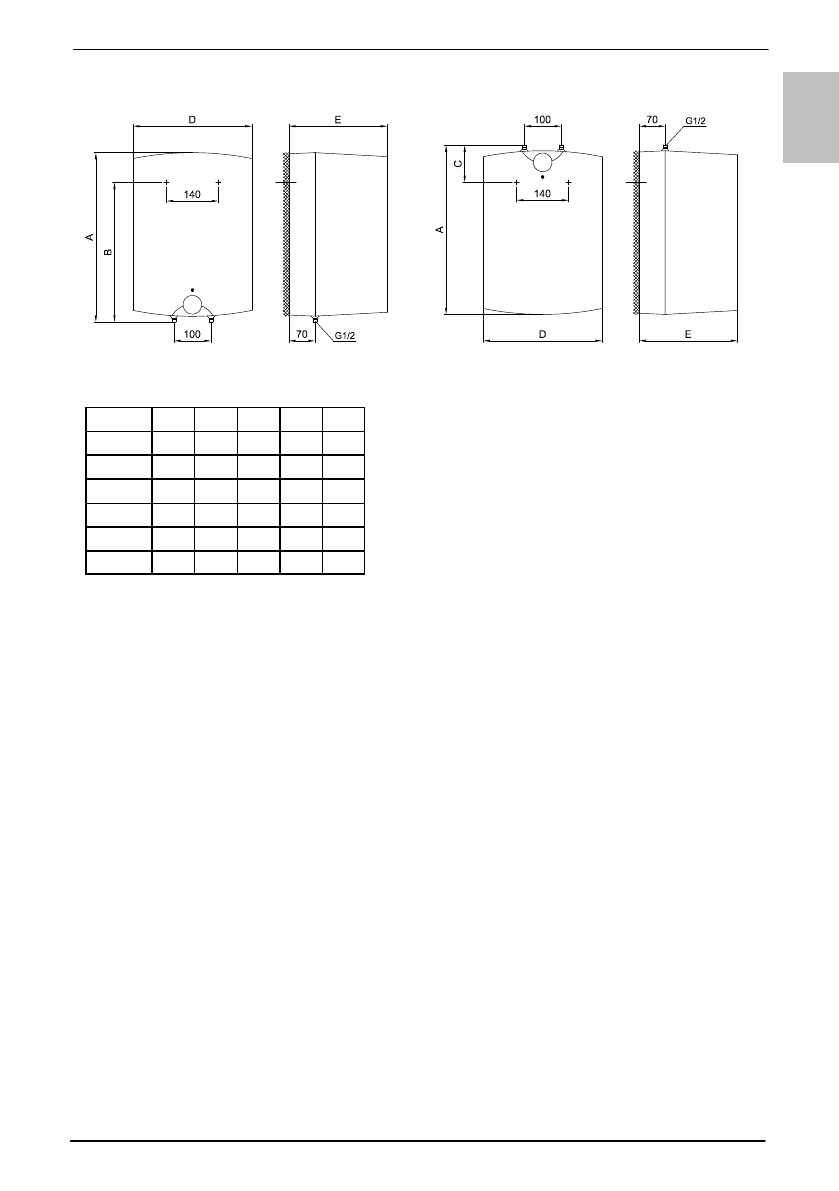

Приєднувальні і монтажні розміри водонагрівача [мм]

Модель над умивальником

Модель під умивальником

ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ
МЕРЕЖІ


На  трубах  водонагрівача  кольором  позначені  вхід  і  вихід  води.  Постачання
холодної води позначено синім кольором, вихід гарячої позначений червоним. З
міркувань безпеки вхідну трубу необхідно обладнати запобіжним клапаном, який
запобігає  перевищенню  номінального  тиска  в  баку  більше,  ніж  0,1  МПа.  Підігрів
води  у  водонагрівачі  спричиняє  підвищення  тиску  в  баку  до  рівня,  обмеженого
запобіжним клапаном.  Вода не може  повертатися у водопровідну систему,  тому
результатом цього може бути крапання на виході запобіжного клапана. Цю воду
можна  спрямувати  у  каналізаційну  мережу,  під’єднавши  дренажну  трубку  до
запобіжного клапана. Під’єднана трубка до виходу запобіжного клапану, повинна
бути  встановлена  вертикально  і  не  піддаватись  впливу  низьких  температур.  У
випадку,  якщо  існуюча  система  трубопроводу  не  дозволяє  відводити  воду,  яка
крапає, в каналізацію, можна встановити 3-літровий розширювальний контейнер
на вхідну трубку водонагрівача. Через кожні 14 днів необхідно переконатися, що
зворотний-запобіжний  клапан  функціонує  належним  чином.  Для  перевірки
необхідно  відкрити  вихід  зворотного-запобіжного  клапана,  повернувши  важіль
або гайку клапана (залежно від його типу).  Клапан функціонує нормально,  якщо
вода тече з вихідного отвору, коли вихід відкритий.

Між  водонагрівачем  і  незворотним-запобіжним  клапаном,  неможна
додатково  встановлювати  незворотний  клапан,  тому  що  це  блокуватиме

A

B

C

D

E

GT 5 O

396

270

256  260

GT 5 U

396

144

256  260

GT 10 O  500  398

350  265

GT 10 U

500

122

350  265

GT 15 O  500  398

350  310

GT 15 U

500

122

350  310
