12

KK

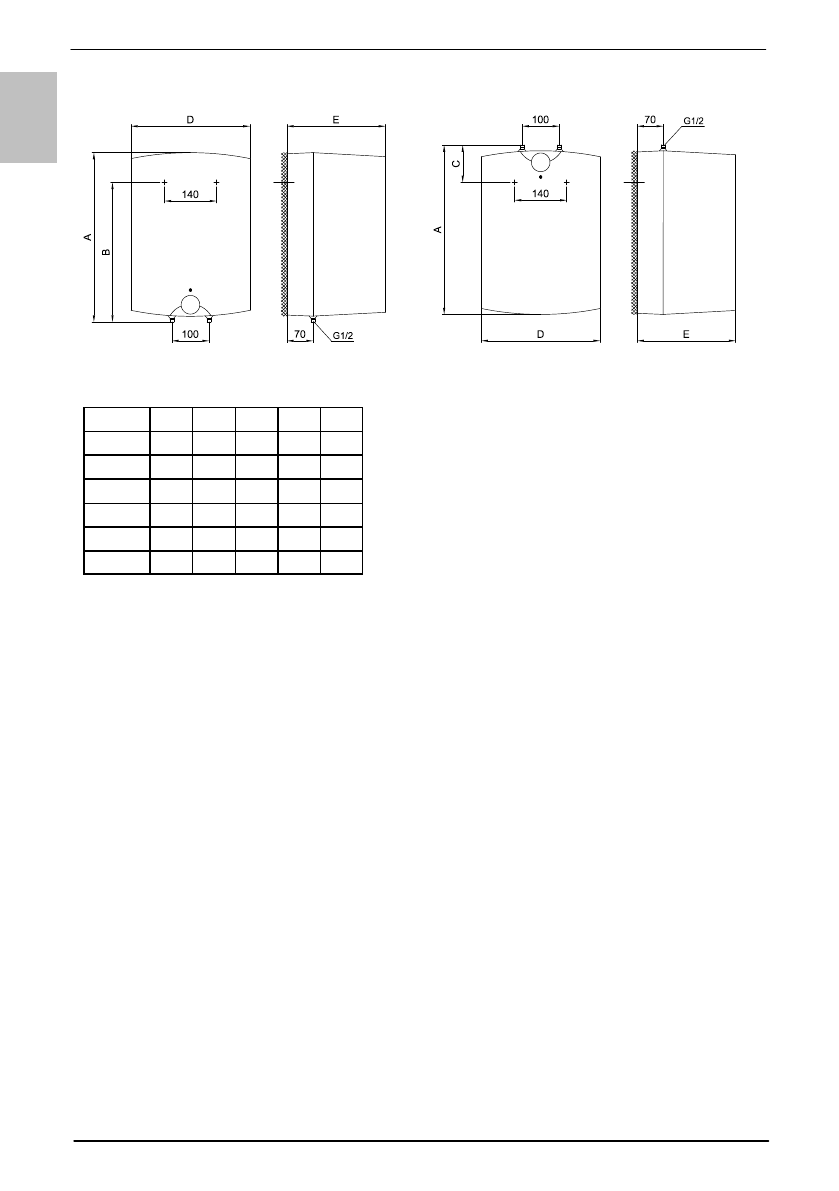

Жылытқыштың біріктірктіретін және жинақтайтын көлемдері [мм]

Қолжуғыштың үстінен орындалуы

         Қолжуғыштың астынан орындалуы

СУ ҚҰБЫРЫНА ҚОСЫЛУ


Суды  жеткізу  және  бұру  құбырлары  әртүрлі  түспен  көрсетілген.  Көк  –  суық  су,
қызыл – ыстық су.
Жылытқышты  су  құбырына  екі  тәсілмен  қосуға  болады.  Қосудың  қысымды
(жабық)  жүйесі  бірнеше  жерден  судың  тартылуын  қамтамасыз  етеді,  ал
қысымсыз  (ашық)  жүйесі  –  тек  бір  ғана  жерден  судың  тартылуын  қамтамасыз
етеді.  Қосудың  таңдалған  жүйесіне  қатысты  тиісті  қоспалауыш  батареяларын
орнату қажет.
Қысымды  (жабық)  қосу  жүйесінде  суды  тарту  орындарына  қысым  теңестіргіші
бар  қоспалауыш  қолдану  қажет.  Қауіпсіздікті  қамтамасыз  ету  мақсатында
сужылытқыш  жұмыс  істеп  тұрған  уақытта  су  жіберу  құбырына,  нақты  қысыммен
салыстырғанда  қысымның  0,1  МПа  (1  бар)  жоғарыға  артуын  ескертіп

тұратын

сақтандырғыш  клапанын  немесе  қауіпсіздік  тобын  орнату  қажет.  Сақтандырғыш
клапанындағы  шығару  саңылауы  ауа  кіріп  тұруы  үшін  үнемі  ашық  болуы  тиіс.
Жылыту барысында бактағы су қысымы сақтандырғыш клапанында белгіленген
қысым  шегіне  дейін  ғана  көтеріледі.  Су  құбырына  судың  кері  төгілуі
қарастырылмағандықтан,  сақтандырғыш  клапанының  шығару  саңылауынан  су
тамшылауы  мүмкін.  Бұл  суды  су  төгілетін  тесікке,  сақтандырғыш  клапанының
астына  орнатылуы  қажет  сифон  арқылы  төгуге  болады.  Сақтандырғыш
клапанының  астына  орнатылатын  су  төгу  шлангісі  тік  және  төменге  қарай
бағытталуы тиіс және оның қатып қалмауына жол берілмеуі тиіс.
Судың  тамшылауын  болдыртпау  үшін,  су  жіберу  құбырына  сужылытқыш

A

B

C

D

E

GT 5 O

396

270

256  260

GT 5 U

396

144

256  260

GT 10 O  500  398

350  265

GT 10 U

500

122

350  265

GT 15 O  500  398

350  310

GT 15 U

500

122

350  310
