16

GBL 50

GBL 80

GBK 80

GBK 100

GBK 120

GBK 150

GBK 200

A

583

803

803

948

1103

1318

1510

B

187

207

207

202

207

222

430

C

145

345

565

715

865

1065

1050

D

340

416

416

416

416

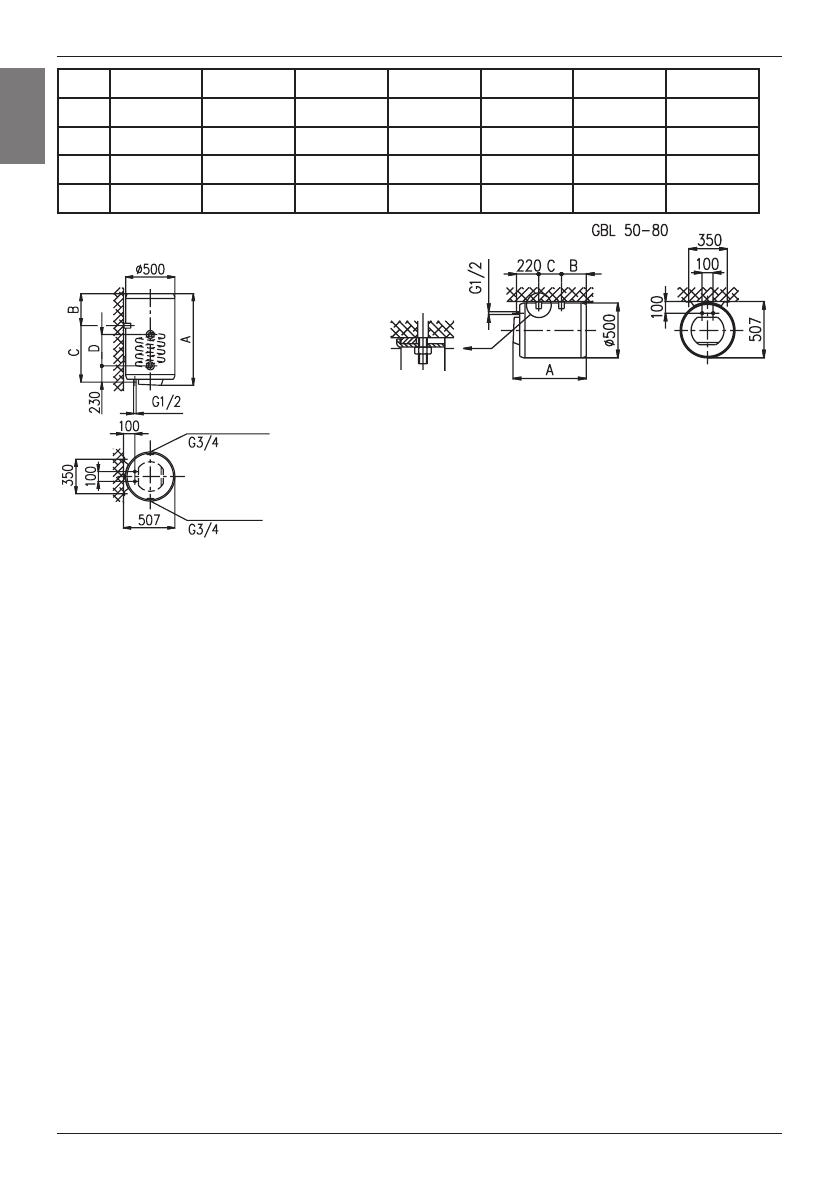

Connection and installation dimensions [mm].
            GBK 80 - 200

CONNECTION TO THE WATER SUPPLY SYSTEM

Inlet  and  outlet  of  water  are  on  the  water  heater  pipes  marked  with  colour.  The
supply of cold water is marked with blue, the outlet of warm water is marked with
red.
The  water  heater  can  be  connected  to  the  water  supply  in  two  manners.  Closed
pressure system of connection enables the outlet of water on several outlet spots,
non-pressure  system  enables  only  one  outlet  point.  With  regard  to  the  system  of

connection chosen, also the suitable mixing taps must be purchased. By open non-pressure system it must before the
water heater a safety valve be built-in preventing the running of water of the tank if in the network the water runs short.
By this system of connection, the cross-flow mixing tap must be used. In the water heater, due to the heating the volume
of water is increasing, which causes the dropping of water of the mixing tap pipe. By strong squeezing of knob of the
mixing tap the dropping of water can not be prevented, but the mixing tap can only be damaged. By closed pressure
system of connection on the outlet spots the pressure mixing tap must be used. For safety reasons the supply pipe must
be fitted with a return safety valve or  alternatively, a valve of the safety class that prevents the pressure in the tank from
exceeding the nominal pressure by more than 0.1 MPa.
By heating of water in the water heater the pressure of water in the tank is increasing to the limit which is adjusted in the
safety valve. Because the return of water back to the water supply is prevented, dropping of water from outlet opening of
the safety valve can occur. The dropping water may be let to the outlet over an intercepting accessory which is placed
under the safety valve. In order to do this you should first unscrew the protective cover off the water heater. In case the
existing plumbing does not enable you to pipe the dripping water from the return safety valve into the drain, you can
avoid the dripping by installing a 3-litre expansion tank on the inlet water pipe of the boiler.
You should ensure that the return safety valve is functioning properly by checking it on a regular basis i.e. every 14
days.  To  check  the  valve,  you  should  open  the  outlet  of  the  return  safety  valve  by  turning  the  handle  or  unscrewing
the nut of the valve (depending on the type of the valve). The valve is operating properly if the water comes out of the
nozzle when the outlet is open.

Between the water heater and safety valve no closing valve may be built-in because it would
disable the operation of non-return safety valve.

The  water  heater  may  be  connected  to  the  water  supply  in  the  house  without  reduction  valve  if  the  pressure  in  the
network is lower than 0.5 MPa. If the pressure in the network surpasses 1.0 MPa, two reduction valves must be built-in,
one after another.
 Prior to the electric connection, the water heater must mandatorily be filled with water. By first filling the tap for the
hot water upon the mixing tap must be opened. When the heater is filled with water, the water starts to run through the
outlet pipe of the mixing tap.

Right connection

Left connection

GB
