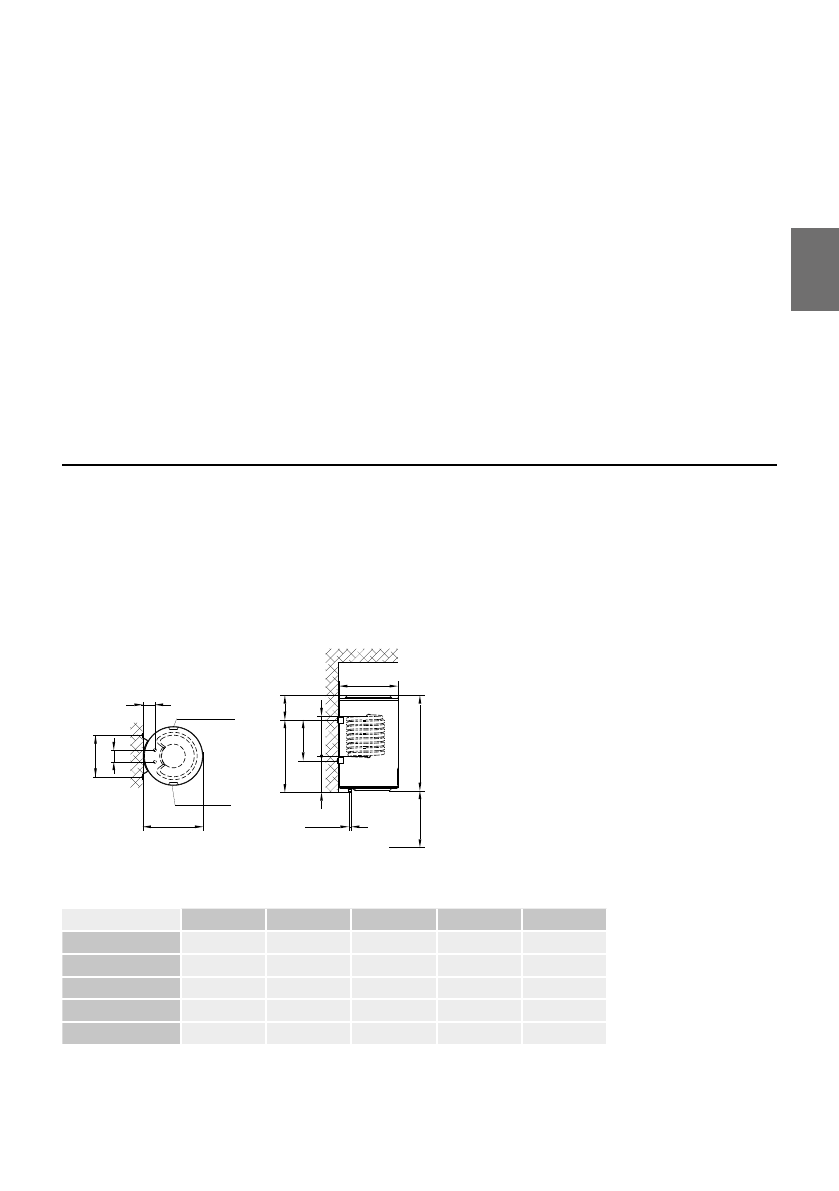

Fig. 1:

Instalarea boilerului pe perete în poziţie verticală

(RN)*

racord dreapta

(LN)*

racord stânga

Dimensiuni de racordare şi montare a boilerului [mm]

A

B

C

D

H

GBK 80 E5

810

615

210

-

340

GBK 100 E5

955

765

205

-

416

GBK 120 E5

1110

915

210

-

416

GBK 150 E5

1325

1115

225

-

416

GBK 200 E5

1450

1100

362

800

416

280

100

350

A

> 450

B

D

H

C

507

100

ø500

G1/2

G3/4 (LN)*

G3/4 (RN)*

INSTALARE

Stimaţi cumpărători, vă mulţumim că aţi achiziţionat produsul nostru.

VĂ RUGĂM, CA ÎNAINTE DE INSTALAREA ŞI DE PRIMA
UTILIZARE A APARATULUI, SĂ CITIŢI CU ATENŢIE
URMĂTOARELE INSTRUCŢIUNI.

Acest boiler de apă a fost fabricat în conformitate cu standardele relevante şi testat de
autorităţile competente după cum se indică în Certificatul de siguranţă şi în Certificatul de
compatibilitate electromagnetică. Caracteristicile tehnice de bază ale acestui produs sunt înscrise
pe tăbliţa de pe fundul boilerului, de lângă elementul de racordare. Boilerul poate fi conectat la
sursele de alimentare cu apă şi curent electric doar de către un instalator autorizat. Accesul în
interiorul boilerul cu scopul reparării sale sau a îndepărtării calcarului şi a inspectării sau înlocuirii
anodului de protecţie anticorosivă se poate efectua doar la un atelier de service autorizat.

Instalaţi boilerul cât mai aproape de locul de folosire. Dacă veţi instala boilerul în spaţiul în
care se află cada de baie sau cabina de duş, este obligatoriu a respecta cerinţele prevăzute
în standardul IEC 60364-7-701 (VDE 0100 Teil 701). Boilerul se montează pe perete folosind
șuruburi de perete cu diametrul de minim 8 mm. După caz, peretele trebuie să fie ranforsat
în locul în care se montează boilerul. Boilerul se montează doar în poziţie verticală pe perete.
Vă recomandăm a instala boilerul în conformitate cu dimensiunile de montare (vezi fig. 1)
pentru a facilita eventuala servisare a aparatului.

548806

13
