6

клапана,  якщо  тиск  в  мережі  нижчий  за  0.8  МПа.  Перед  електричним  під’єднанням

водонагрівач  необхідно  наповнити  водою.  При  першому  наповненні  відкрийте  кран

гарячої води на змішувачі. Коли прилад наповнений, зі змішувача починає литися вода.

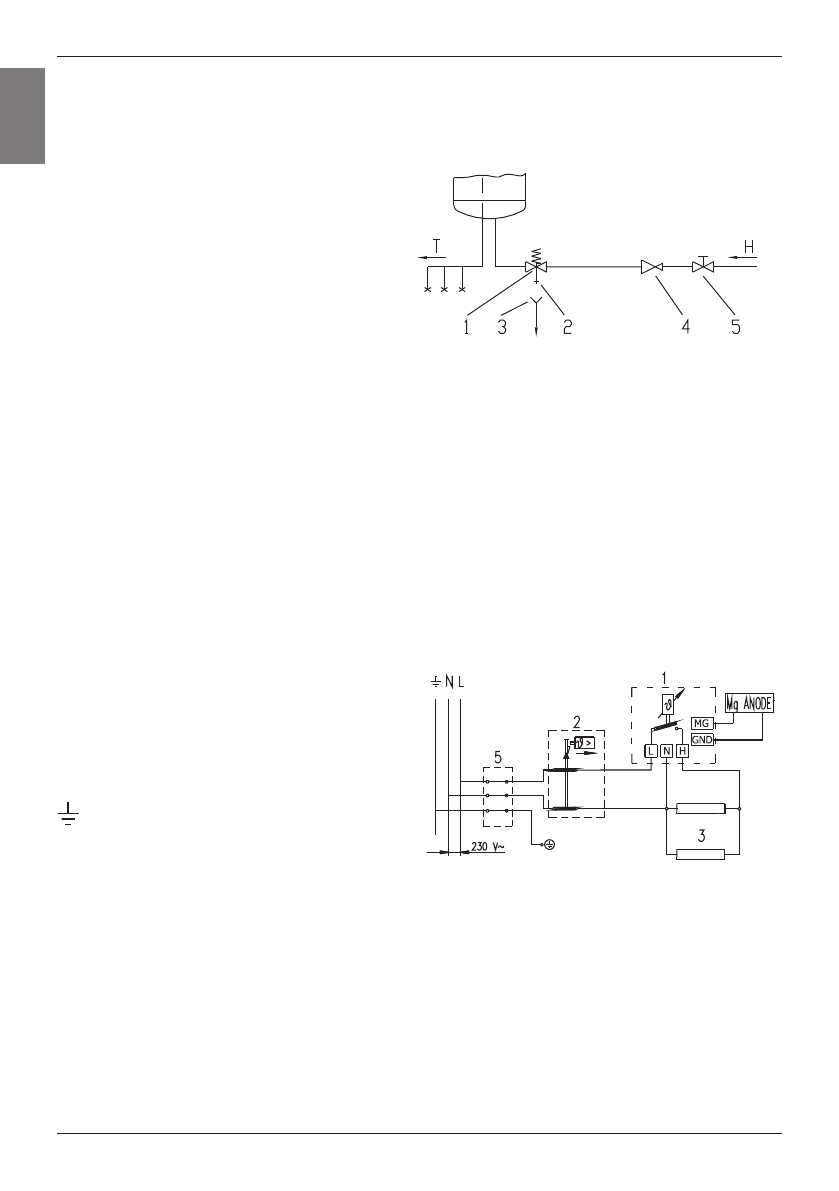

Опис:

1 – Незворотний–запобіжний клапан

2 – Тестовий патрубок

3 – Дренажна трубка

4 – Редукційний клапан

5 – Вентиль

H – Холодна вода

T – Гаряча вода

Схема підключення водонагрівача  до водопровідної системи

ПІД’ЄДНАННЯ ВОДОНАГРІВАЧА ДО ЕЛЕКТРОМЕРЕЖІ

Перед  підключенням  до  електромережі  необхідно  під`єднати  до  водонагрівача

електричний  кабель  діаметром  не  меньше  ніж  1,5мм2,  для  чого  слід  зняти  лицьову

пластикову кришку. Електропроводка, що під`єднуется до водонагрівача повинна бути

обладнана двополюсним перемикачем. Підключення водонагрівача до електромережі

необхідно провести згідно із вимогами стандартів щодо електрообладнання.

ПОПЕРЕДЖЕННЯ:  Перед  будь-яким  ремонтом  або  обслуговуванням  приладу

його необхідно повністю відключити від енергопостачання!

Опис:

1 – Електронний термостат

2 – Біполярний термальний запобіжник

3 – Нагрівальний елемент 1000 W

5 – З’єднувальний зажим

L - Фазовий провідник

N – Нейтральний провідник

 - Захисний провідник (заземлення)

Схема Електричного підключення

КОРИСТУВАННЯ ТА ОБСЛУГОВУВАННЯ

Після  підключення  до  водопровідної  та  електромережі  водонагрівач  готовий  для

користування.

Повернувши  ручку  на  панелі  управління,  Ви  можете  обрати  бажану  температуру  від

10ºC до 75ºC.

Ми  рекомендуємо  встановлювати  ручку  термостата  на  позицію  “e”.  Така  установка  є

найбільш  економною;  температура  води  при  такій  позиції  ручки  буде  близько  55°C,

відкладення  накипу  та  теплові  втрати  будуть  значно  меншими,  ніж  при  встановленні
