6

UK

Опис:

1 –

Незворотний

–

запобіжний клапан

2 –

Тестовий патрубок

3 –

Дренажна трубка

4 –

Редукційний клапан

5 –

Вентиль

H –

Холодна вода

T –

Гаряча вода

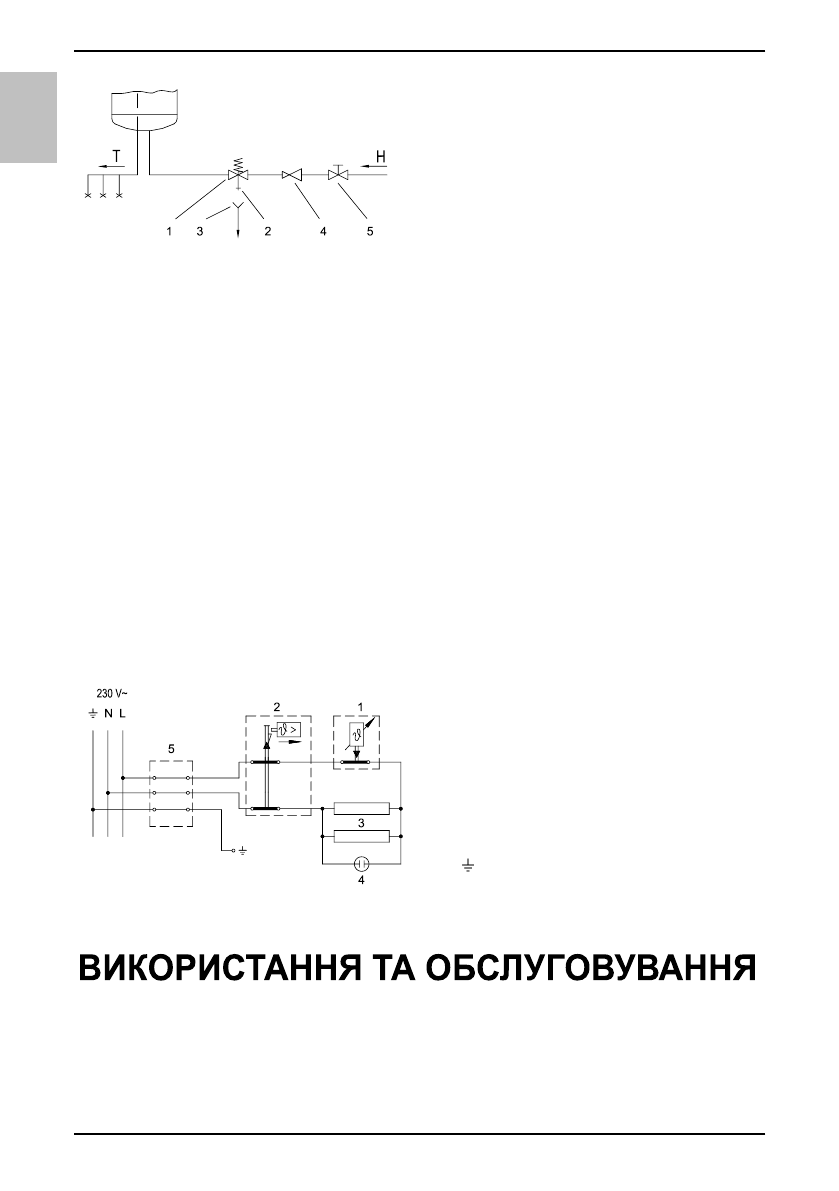

Схема підключення водонагрівача до водопровідної системи

ПІД

’

ЄДНАННЯ ВОДОНАГРІВАЧА ДО

ЕЛЕКТРОМЕРЕЖІ

Перед підключенням до електромережі необхідно під`єднати до водонагрівача
електричний кабель, для чого слід зняти лицьову панель, що знаходиться на
передній частині пластикової кришки. Панель слід зняти наступним чином:
обережно вставте викрутку в пройму між панеллю і захисною кришкою, спочатку
біля ручки термостата, а потім з протилежного боку ручки. Тепер панель можна
зняти. Щоб зняти захисну пластикову кришку, необхідно зняти також і ручку
термостата для чого треба відкрутити обидва фіксаторні болти.
Електропроводка, що під`єднуется до водонагрівача повинна бути обладнана
двополюсним перемикачем.

ПОПЕРЕДЖЕННЯ: Перед будь

-

яким ремонтом або обслуговуванням

приладу його необхідно повністю відключити від енергопостачання!

Опис:

1 –

Термостат

2 –

Двополюсний перемикач

3 –

Нагрівальний елемент (2 х 1000 Вт)

4 –

Сигнальна лампа

5 –

Електрична колодка

L –

Провід під напругою

N –

Нейтральний провід

 –

 Провід заземлення

Схема

e

лектричного підключення

Після підключення до водопровідної та електричної мереж водонагрівач готовий
до використання. Температуру нагріву води можна встановити в діапазоні між

25°C

та

75°C

за допомогою повороту ручки термостата, яка розташована на

передній частині захисної пластикової кришки. Ми рекомендуємо встановлювати
ручку термостата на позицію

“E”.

Така установка є найбільш економною;
