16

MD

INTEGRARE

Boilerul va fi instalat cât mai aproape posibil de scurgere. Acesta trebuie montat pe
perete folosind buloane de scelement cu un diametru de minim 8 mm. Pereţii trebuie
să aibă o foarte bună portabilitate acolo unde boilerul suspendat va fi fixat.

Boilerul poate fi fixat în perete doar în poziţie verticală. Pentru facilitarea controlului şi
schimbul adonului de Mg vă sugerăm să lăsaţi un spaţiu liber minim de »H«
deasupra boilerului (vezi schiţa dimensională şi tabelul cu dimensiuni). În scopul
facilitării întreţinerii, lăsaţi de asemenea un spaţiu liber de minim 400 mm sub boiler.

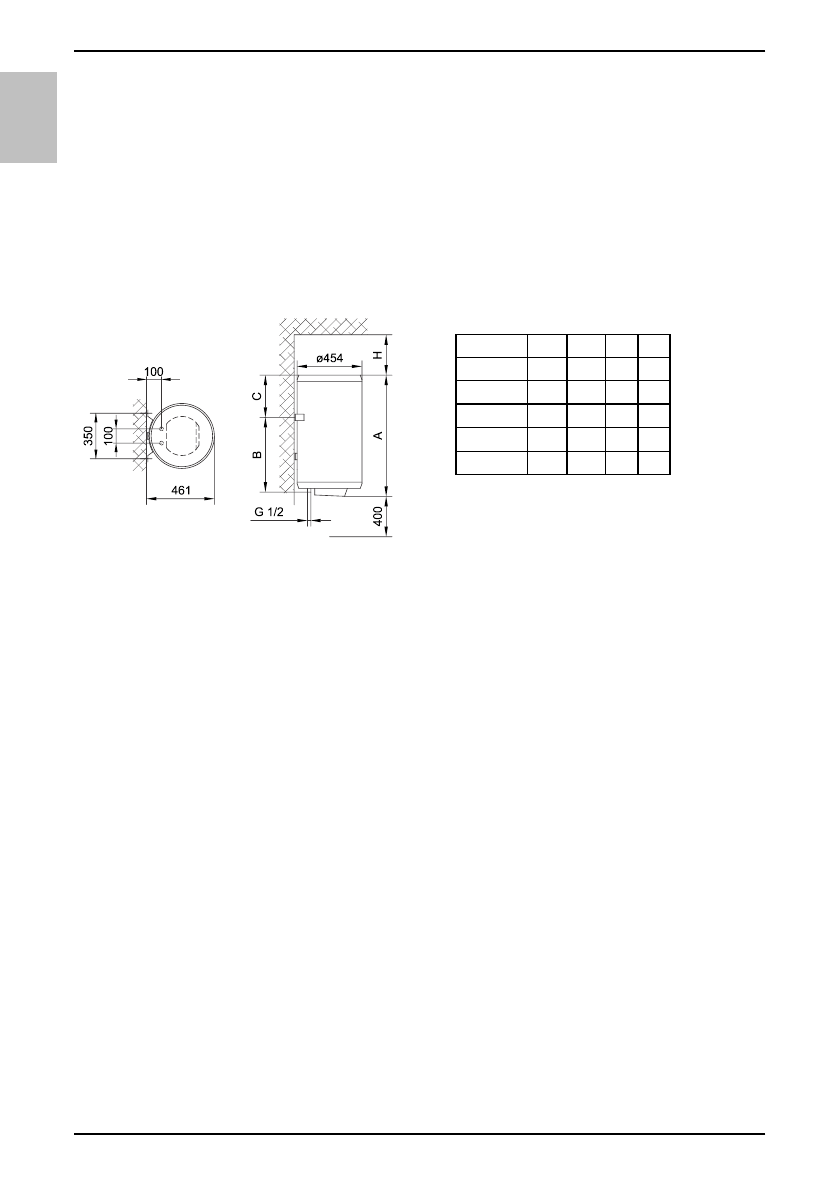

Măsurători de racordare şi montare a
boilerului [mm]

CONECTAREA LA SURSA DE
ALIMENTARE CU APĂ

Orificiile de admisie şi scurgere a apei sunt situate pe ţevile boilerului marcate prin
culori. Alimentarea cu apă rece este marcată prin albastru, scurgerea de apă caldă
este marcată prin culoarea roşie. Din motive de siguranţă ţeava de alimentare trebuie
echipată cu supapă de siguranţă pentru returnare sau alternativ, o supapă cu o clasă
de siguranţă care să prevină ca presiunea din container să nu depăşească presiunea
nominală cu mai mult de 0,1 MPa. Încălzirea apei din boiler are ca rezultat creşterea
presiunii din container la nivelul setat de supapa de siguranţă. Dacă apa nu se poate
întoarce la sistemul de alimentare cu apă s

-

ar putea produce picături la orificiul de

scurgere al supapei de siguranţă. Picăturile pot fi trimise printr

-

o ţeavă către scurgere

prin instalarea unei unităţi de captare de sub supapa de siguranţă. Scurgerea
instalată sub orificiul supapei de siguranţă trebuie să curgă printr

-

 o ţeavă verticală şi

plasată într

-

un mediu care să fie protejat de apariţia unor condiţii de îngheţ. În cazul

în care instalaţia existentă nu vă permite să izolaţi printr

-

o ţeavă apa care picură de la

supapa de siguranţă în scurgere, puteţi evitarea picăturile prin instalarea unui
container de extindere de 3 litri pe ţeava de admisie a apei în boiler. Trebuie să vă
asiguraţi că supapa de siguranţă de returnare funcţionează corespunzător prin
verificarea acesteia periodic, adică la fiecare 14 zile. Pentru verificarea supapei,
trebuie să deschideţi orificiul de scurgere al supapei de siguranţă de returnare prin
întoarcerea mânerului sau deşurubarea piuliţei supapei (în funcţie de tipul supapei).

A

B

C

H

GBF 50

608

365

185

130

GBF 80

829

565

205

180

GBF 100

974

715

200

260

GBF 120

1126

865

205

260

GBF 150

1344

1065

220

260
