Водонагреватели Fondital WHPS BA 500 SS - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
14
MODEL
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
KW
WW
PR-PV
Z
160
610
132
293
533
683
904
1056
3/4’’
3/4’’
3/4’’
3/4’’
200
610
132
293
633
783
1177
1329
3/4’’
3/4’’
3/4’’
3/4’’
300
650
130
320
810
960
1390
1560
1’’
1’’
1’’
1’’
500
750
143
373
913
1063
1633
1818
1’’
1’’
1’’
1’’

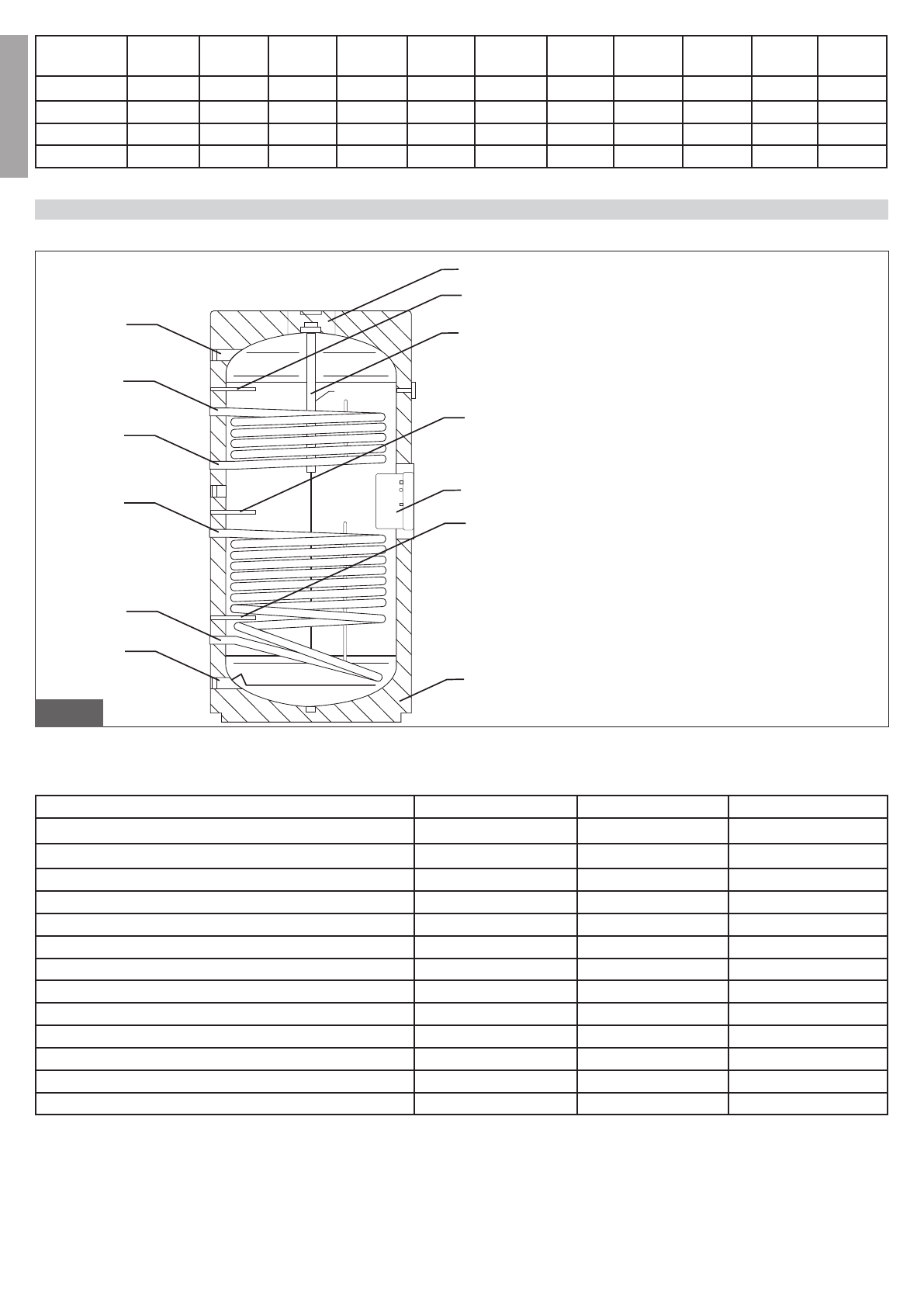

4.1. List of parts
4. TECHNICAL FEATURES - WHPS BA DS
1
4
3
6
5
2
7
9
7
8
10
11
7
fig. 3
4.2. Specifications
(*)
∆T 35°C, primary heat exchanger temperature 80°C
MODEL
200
300
500
Capacity (l)
200
300
500
Lower heat exchanger surface area m
2
0.7
1.40
2.10
Upper heat exchanger surface area m
2
0.5
0.9
0.9
Max. water heater pressure (bar)
10
10
10
Max. heat exchanger pressure (bar)
16
16
16
Max. storage tank temperature (°C)
95
95
95
Max primary heat exchanger temperature (°C)
110
110
110
Lower heat exchanger flow rate m
3
/h
2.5
2.5
3.0
Upper heat exchanger flow rate m
3
/h
1.5
1.5
1.5
Max. lower heat exchanger output (kW) (*)
25.5
44
63
Max. upper heat exchanger output (kW) (*)
22
31.5
31.5
Lower heat exchanger continuous flow (l/h) (*)
530
909
1646
Upper heat exchanger continuous flow (l/h) (*)
450
638
1302
LEGEND:
1.
Cold water inlet
2.
Hot water outlet
3.
Lower heat exchanger inlet
4.
Lower heat exchanger outlet
5.
Upper heat exchanger inlet
6.
Upper heat exchanger outlet
7.
Thermostat probe coupling
8.
Magnesium anode
9.
CFC/HCFC-free polyurethane
foam insulation
10.
Side inspection flange
11.
Top inspection flange
ENGLISH
