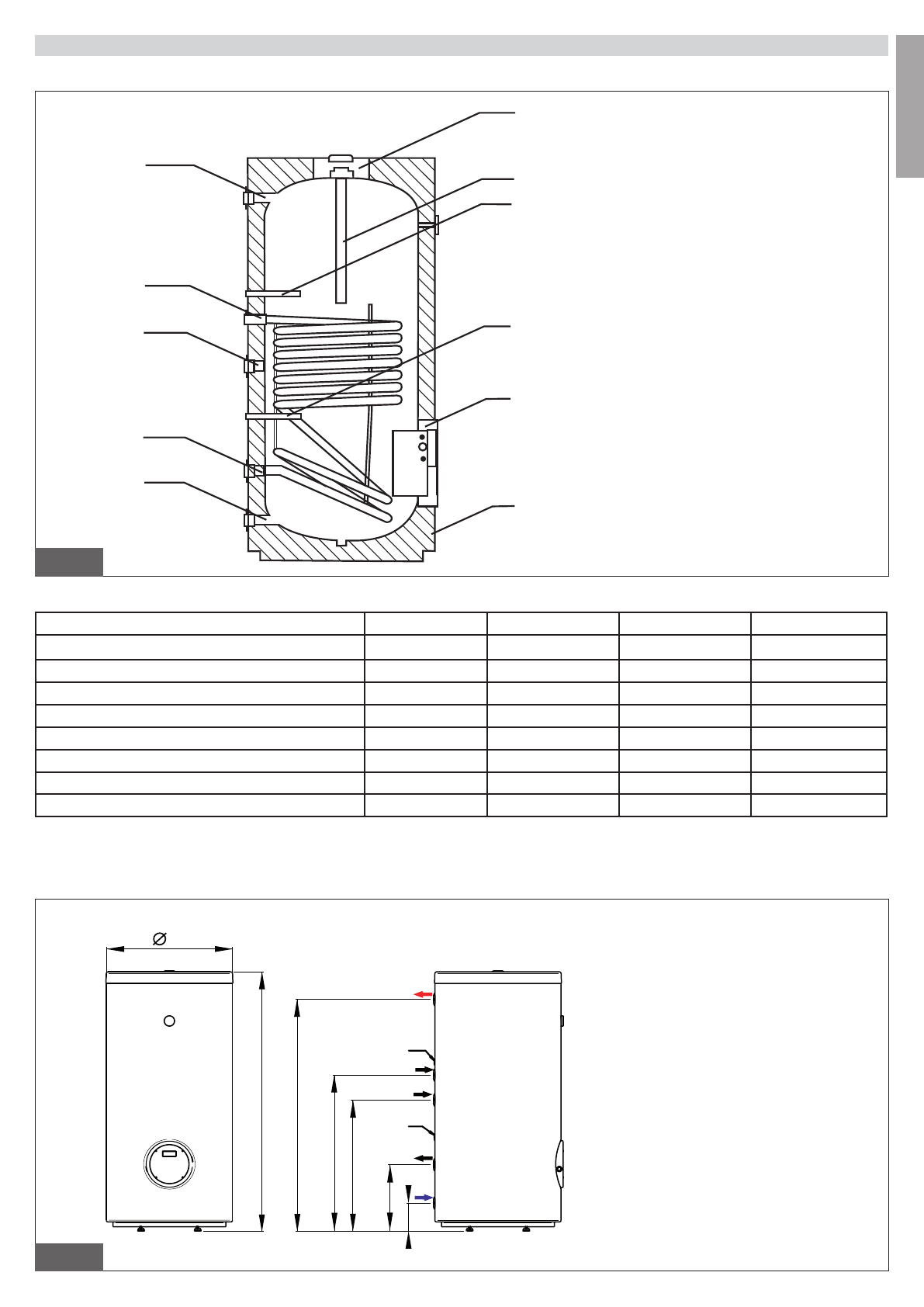

LEGENDA:
1.
Entrata acqua fredda
2.
Uscita acqua calda
3.
Entrata circuito riscaldamento
4.
Uscita circuito riscaldamento
5.
Attacco ricircolo
6.
Attacco sonda termostato
7.
Anodo di magnesio
8.
Isolamento in poliuretano esente da
CFC e HCFC
9.
Flangia d’ispezione laterale
10.
Flangia d’ispezione superiore
9
7
6
1
2
3
4
5
6
8
10
fig. 1
3.1 Nomenclatura delle parti
3. CARATTERISTICHE TECNICHE MODELLO WHPS BA SS
3.2. Tabella dati tecnici
(*)
∆T 35°C, temp. primario 80°C
A
G
B
C
D
E
F
WW
PV
PR
Z
KW
Tr
Tr
3.3. Dimensioni
fig. 2
LEGENDA:
KW
Entrata acqua fredda sanitaria
WW
Uscita acqua calda sanitaria
PR
Uscita acqua scambiatore
PV
Entrata acqua scambiatore
Tr
Guaina sonda termostato
Z
Ricircolo
MODELLO
160
200
300
500
Capacità nominale (l)
160
200
300
500
Superficie di scambio (m
2
)
0,85
1,00
1,40
2,10
Pressione max. bollitore (bar)
10
10
10
10
Pressione max. scambiatore (bar)
16
16
16
16
T max. accumulo (°C)
95
95
95
95
Portata volumetrica primario (m
3
/h)
2,0
2,0
3,0
3,0
Potenza scambiata (kW)
(*)
27
30
44
63
Portata in continuo (l/h)
(*)
663
737
1081
1543
