13
9
7
6
1
2
3
4
5
6
8
10

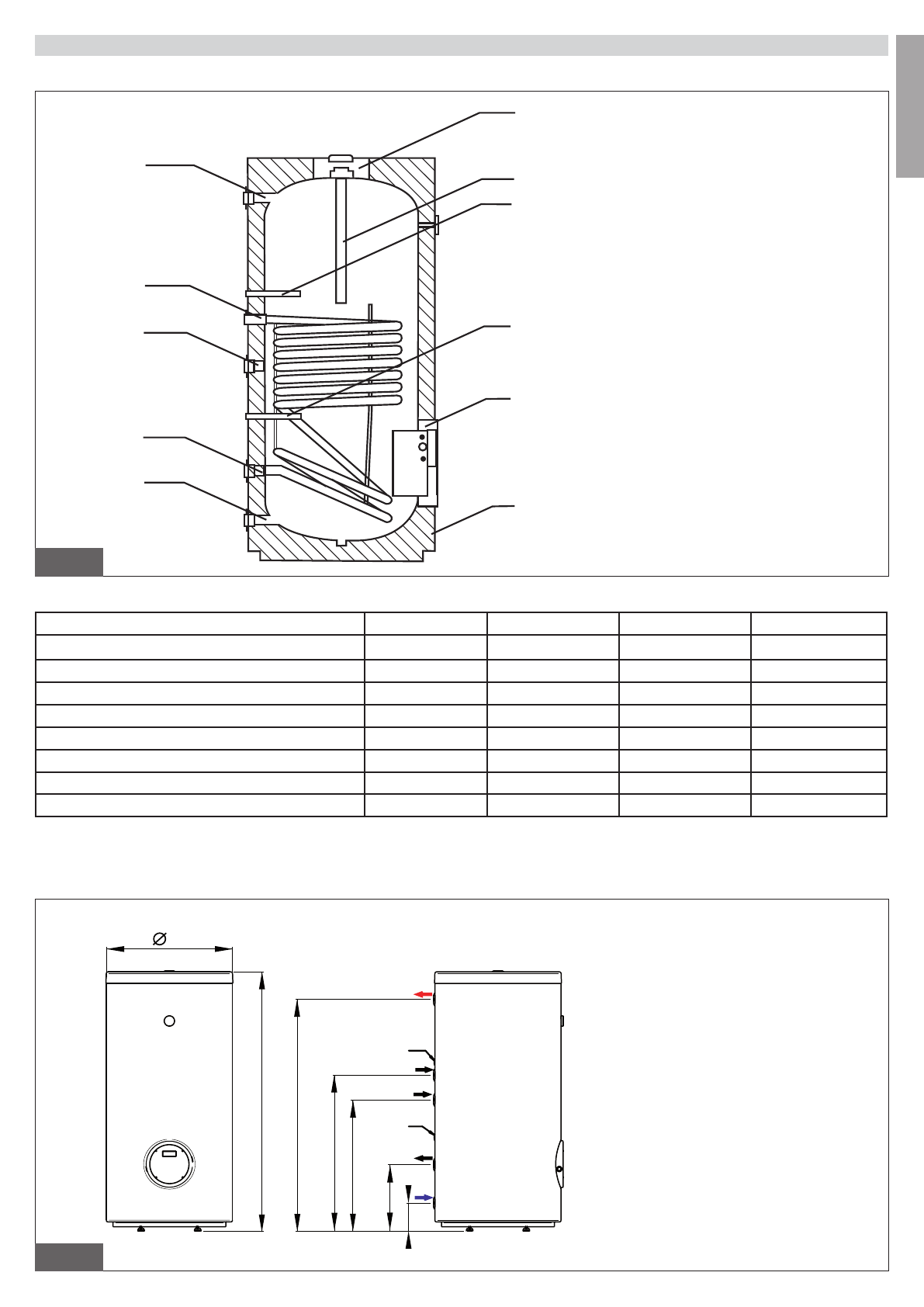

fig. 1
3.1. List of parts
3. TECHNICAL FEATURES - WHPS BA SS
3.2. Specifications
(*)
∆T 35°C, primary heat exchanger temperature 80°C
A
G
B
C
D
E
F
WW
PV
PR
Z
KW
Tr
Tr
3.3. Dimensions
fig. 2
MODEL
160
200
300
500
Capacity (l)
160
200
300
500
Heat exchanger surface area (m
2
)
0.85
1.00
1.40
2.10
Max. water heater pressure (bar)
10
10
10
10
Max. heat exchanger pressure (bar)
16
16
16
16
Max. storage tank temperature (°C)
95
95
95
95
Primary heat exchanger flow rate (m
3
/h)
2.0
2.0
3.0
3.0
Output (kW)
(*)
27
30
44
63
Continuous flow (l/h)
(*)
663
737
1081
1543
LEGEND:
KW
Cold water inlet
WW
Hot water outlet
PR
CH return
PV
CH flow
Tr
Thermostat probe sheath
Z
Recirculation
LEGEND:
1.
Cold water inlet
2.
Hot water outlet
3.
CH flow
4.
CH return
5.
Recirculation coupling
6.
Thermostat probe coupling
7.
Magnesium anode
8.
CFC/HCFC-free polyurethane
foam insulation
9.
Side inspection flange
10.
Top inspection flange
ENGLISH
