22

МОДЕЛЬ

A

мм

B

мм

C

мм

D

мм

E

мм

F

мм

G

мм

KW

WW

PR-PV

Z

160

610

132

293

533

683

904

1056

3/4’’

3/4’’

3/4’’

3/4’’

200

610

132

293

633

783

1177

1329

3/4’’

3/4’’

3/4’’

3/4’’

300

650

130

320

810

960

1390

1560

1’’

1’’

1’’

1’’

500

750

143

373

913

1063

1633

1818

1’’

1’’

1’’

1’’

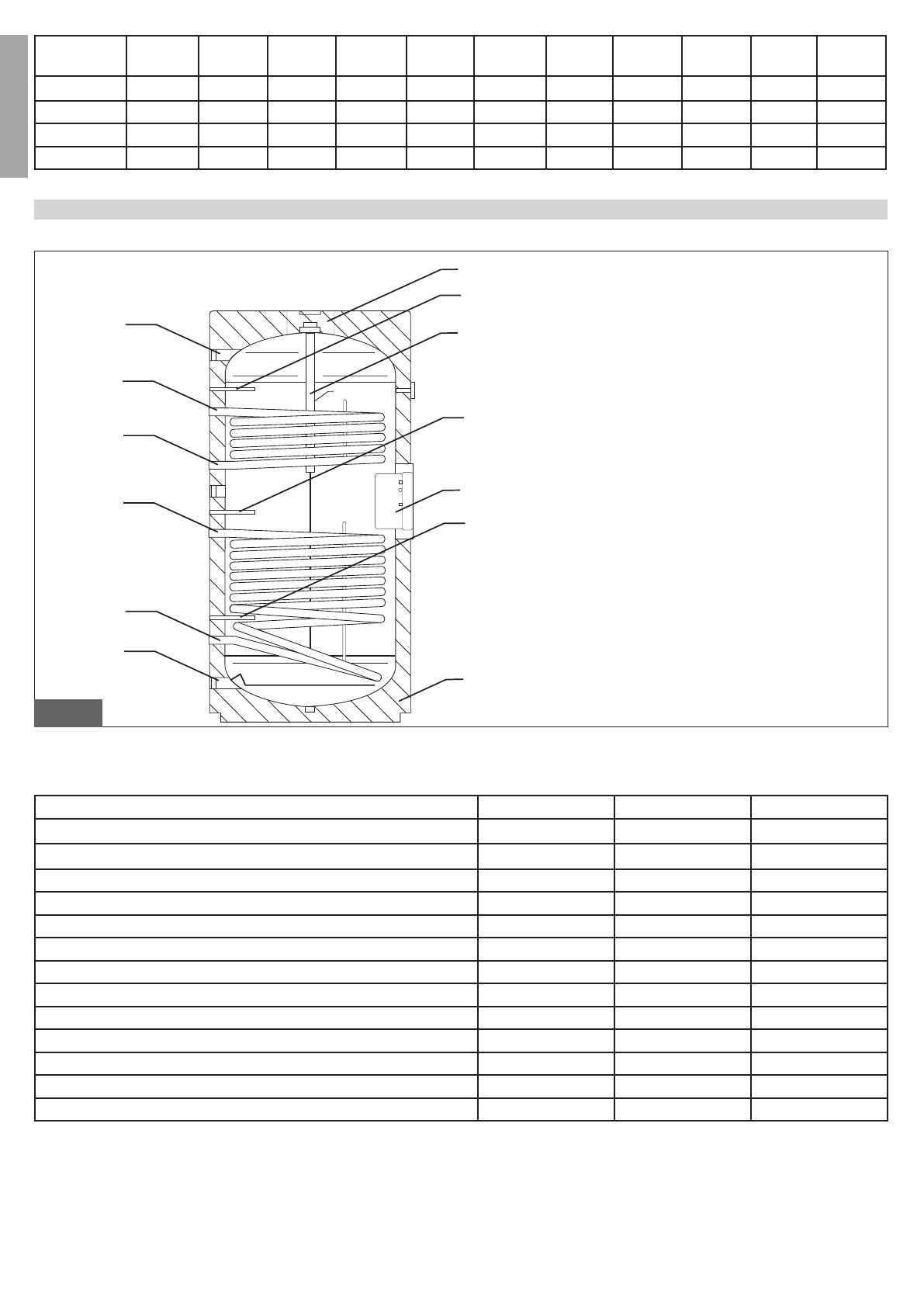

4.1. Номенклатура частей

4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ WHPS BA DS

1

4

3

6

5

2

7

9

7

8

10

11
7

рис. 3

4.2. Таблица технических данных

(*) ΔТ ГВС = 35°C, Т теплоносителя = 80°C, расход теплоносителя - номинальный

МОДЕЛЬ

200

300

500

Емкость (л)

200

300

500

Площадь нижнего теплообменника (м²)

0,7

1,40

2,10

Площадь верхнего теплообменника (м²)

0,5

0,9

0,9

Макс. давление водонагревателя (бар)

10

10

10

Макс. давление теплообменников (бар)

16

16

16

Макс. Т накопителя (°C)

95

95

95

Макс. Т теплоносителя (°C)

110

110

110

Номинальный расход теплоносителя, нижний теплообменник (м³/ч)

2,5

2,5

3,0

Номинальный расход теплоносителя, верхний теплообменник (м³/ч)

1,5

1,5

1,5

Мощность нижнего теплообменника (кВт) (*)

25,5

44

63

Мощность верхнего теплообменника (кВт) (*)

22

31,5

31,5

Производительность ГВС (л/ч), нижний теплообменник (*)

530

909

1646

Производительность ГВС (л/ч), верхний теплообменник (*)

450

638

1302

СПЕЦИФИКАЦИЯ:

1.

Подача холодной воды

2.

Выход горячей воды для санитарно-

бытовых нужд

3.

Вход нижнего теплообменника

4.

Выход нижнего теплообменника

5.

Вход верхнего теплообменника

6.

Выход верхнего теплообменника

7.

Гильза термостата

8.

Магниевый анод

9.

Пенополиуретановая теплоизоляция

10.

Смотровой фланец

11.

Верхний смотровой фланец
