•  Соблюдайте инструкции на паспортной

табличке и технические характеристики.

•  Устройство должно быть заземлено!

Структурные предварительные
условия

•  Прибор должен быть не разъёмно подклю-

чен к электросети.

•  Номинальное сечение электропровода

допустомо до 10 мм

2

.

•  Электрическая проводка не должна быть

повреждена. После монтажа, проводка не
должна находится в зоне открытого доступа.

•  Выключатель сети (например, через предохра-

нители) с шириной контактного растояния по
меньшей мере 3 мм на контакт, должен рас-
соединять все три контакта одновреммено.

•  Для защититы прибора, предохранительный

элемент для проводки, должен быть подо-
бран к соответствующему номинальному
току прибора.

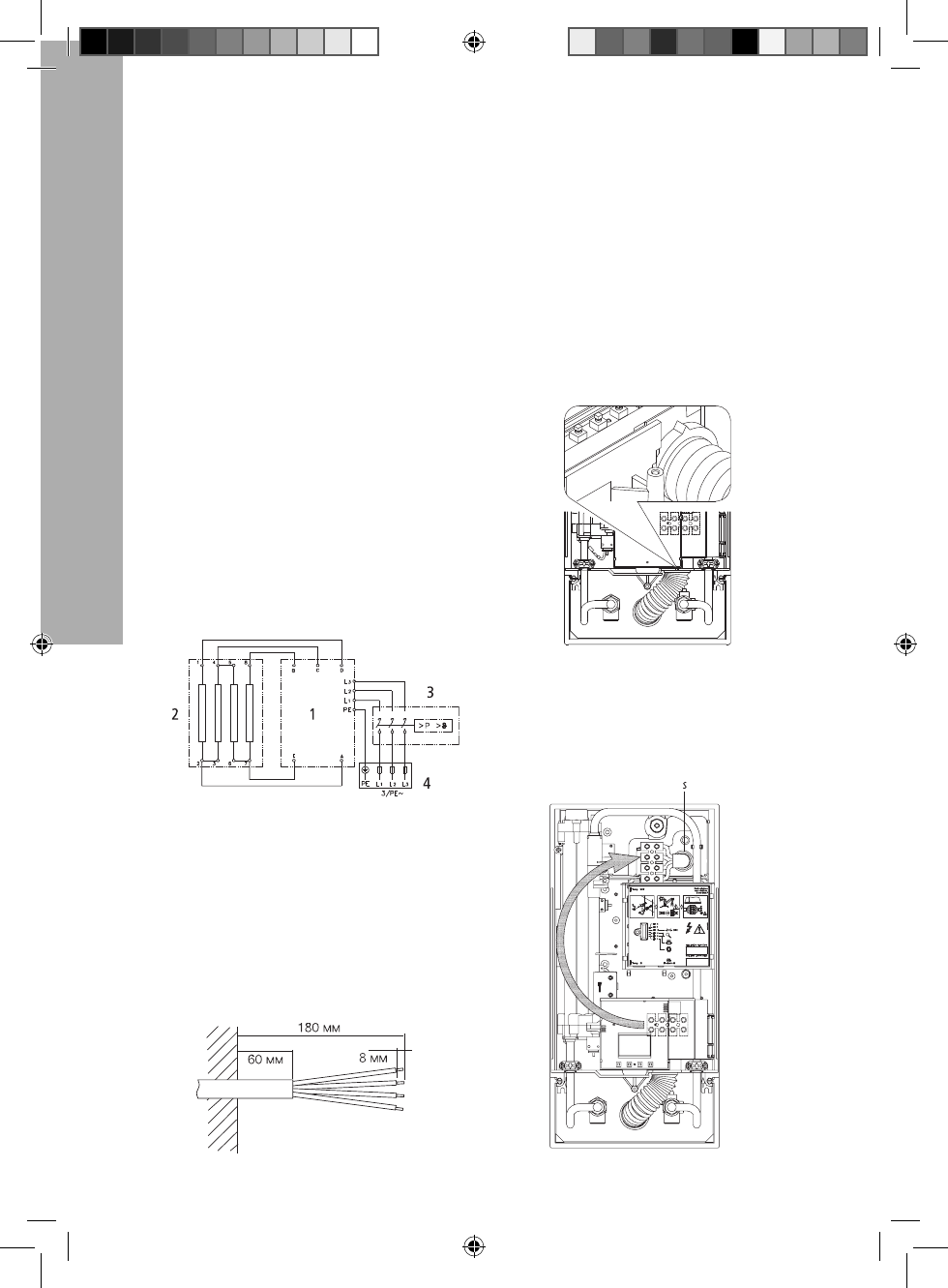

Электрическая схема

SP MULTYTRONIC / SP HIGH LINE

1

 электронный

блок;

2

 нагревательная

спираль;

3

  ограничитель сверхнапорного давления и пер-

вышенной температуры;

4

 соединительный

терминал.

Электрическое соединение снизу

•  Снимите с проводки верхнюю оболочку при-

близительно на 6 см выше того места, где он
выходит из стены. Меньшим отверстием впе-

ред наденте водозащитный кожух на кабель
таким образом, чтобы кожух прилегал к стене.

Это предотвращает контакт протекаю-
щей воды с электрическими проводами.
Проследите, чтобы это соединение не было
повреждено!
•  Откройте откидную несущую часть управ-

ляющей панели направо.

•  Оголите проводку и вставьте их в соедини-

тельный терминал в соответствие с принци-
пиальной электрической схемой.

•  Поправте водозащитный кожух, как пока-

зано на Рис. 12 и закройте откидную несу-
щую часть управляющей панели.

•  Приложите крышку к прибору и прикрутите

ее крепежным шурупом. После этого може-
те поставить обратно лицевую панель.

Электрическое соединение сверху

рис. 11

рис. 12

рис. 13

рис. 10
