Электрическое соединение сверху

•  Откройте подготовленную точку пробоя (S)

в верхней части прибора, надавив тупым

инструментом (например, отверткой).

•  Сделайте прорезь в уплотнительном

кольце так, чтобы она соответствовала

размеру кабеля. Входное отверстие в

уплотнительном кольце должно быть

чуть меньше, чем поперечное сечение

кабеля, для того, чтобы обеспечить опти­

мальную защиту от проникания воды.

Вставьте втулку во входное отверстие.

Обязательно используйте уплотнительное

кольцо!

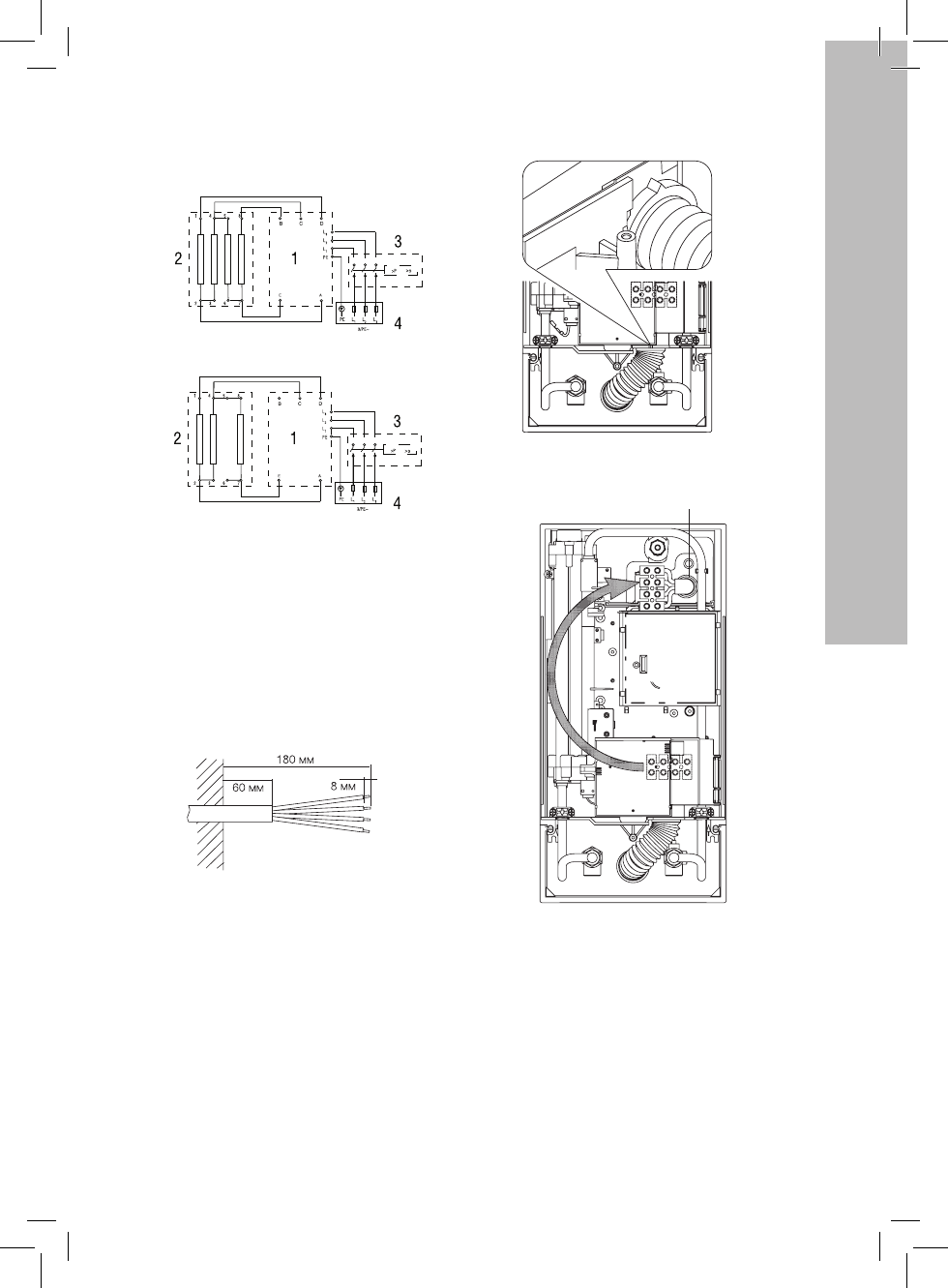

Электрическая схема

SP ELITEC 18–27

SP ELITEC 13

1

  электронный блок;

2

  нагревательная спираль;

3

  ограничитель сверхнапорного давления и первы­

шенной температуры;

4

  соединительный терминал.

Электрическое соединение снизу

•  Снимите с проводки верхнюю оболочку

приблизительно на 6 см выше того места,

где он выходит из стены. Меньшим отверс­

тием вперед наденте водозащитный кожух

на кабель таким образом, чтобы кожух

прилегал к стене.

Это предотвращает контакт протекаю­

щей воды с электрическими выводами.

Проследите, чтобы это соединение не было

повреждено!

•  Откройте несущую часть управляющей

панели направо.

•  Оголите проводку и вставьте их в соеди­

нительный терминал в соответствие с при­

нципиальной электрической схемой.

•  Поправьте водозащитный кожух, как пока­

зано на рис. 12 и закройте несущую часть

управляющей панели.

•  Приложите крышку к прибору и прикрутите

ее крепежным шурупом. После этого можете

поставить обратно лицевую панель.
