3. Прикрутите обе 3/8­дюймовых водопровод­

ных трубки прибора с помощю накидных гаек,

вложив прежде в каждую из них 3/8­дюймо­

вую прокладку.

4. Прикрутите пластмассовую гайку с насечка­

ми к шурупу настенного крепления.

5. Подключите сеть водоснабжения, подсо­

единенную к водонагревателю, и медленно

откройте запорный кран встроенный в подсо­

единении для холодной воды. Проверьте все

соединения на герметичность.

6. Далее, несколько раз открывайте и закры­

вайте кран с горячей водой до тех пор, пока из

проточного водонагревателя не удалится весь

воздух и воздушные пузыри не перестанут

выходить из водопровода.

Открытое настенное подключение

•  Для открытого подключения вкрутите два

1/2­дюймовых ниппеля с 1/2­дюймовыми

прокладками в переходники с накидной гай­

кой в 1/2­дюйма. Прикрутите к свободному

концу ниппелей два 1/2­дюймовых резьбовых

колпачка боковых водоотводов для горячей и

холодной  воды.

•  Затем подключите трубки прибора для горя­

чей и холодной воды с накидными гайками

и прокладками 3/8­дюйма к переходникам

горячей и холодной воды.

•  Для открытого настенного подключения

желательно установить прибор на рас­

стоянии от стенки, как показано на рис.

8, используя прилагаемые промежуточ­

ные прокладочные колца. При этом сле­

дует также использовать два отверстия в

районе водоподключения для фиксации

нижней части прибора.

•  Прикрутите фланец труб к боковым водо­

отводам 1/2­дюймовых переходников для

горячей и холодной воды применяя 1/2­

дюймовы прокладки с помощю 1/2­дюймо­

вых накидных гайек.

•  Затем выламайте требуемые для труб

отверстия из крышки с помощью тупого

инструмента.

Электрическое подключение
(только авторизованным
специалистам)

Соблюдайте следующие инструкции:

•  Установка должна соответствовать дейс­

твующим IEC (Международным стандар­

там по электротехнике), национальным

стандартам или другим специальным

инструкциям, определенным местной

компанией, обеспечивающей электро­

снабжение.

•  Соблюдайте инструкции на паспортной

табличке и технические характеристики.

• Устройство должно быть заземлено!

Структурные предварительные
условия

•  Прибор должен быть не разъёмно подклю­

чен к электросети.

•  Номинальное сечение электропровода

допустомо до 10 мм

2

.

•  Электрическая проводка не должна быть

повреждена. После монтажа, проводка не

должна находится в зоне непосредствен­

ного доступа.

•  Выключатель сети (например, через

предохранители) с шириной контактного

растояния по меньшей мере 3 мм на кон­

такт, должен рассоединять все три контак­

та одновреммено.

•  Для защититы прибора, предохранитель­

ный элемент для проводки, должен быть

подобран к соответствующему номиналь­

ному току прибора.

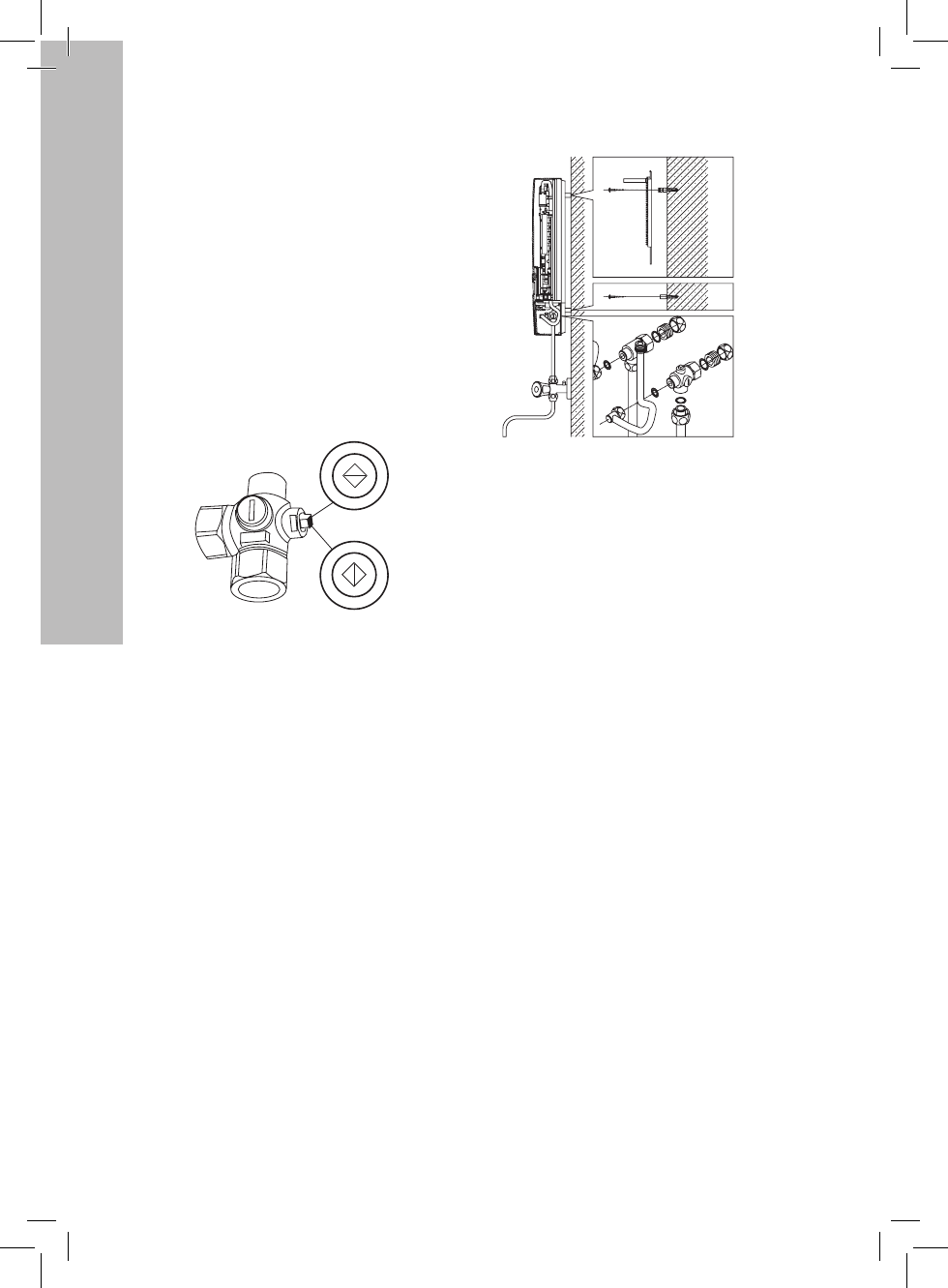

рис. 8
