electrolux

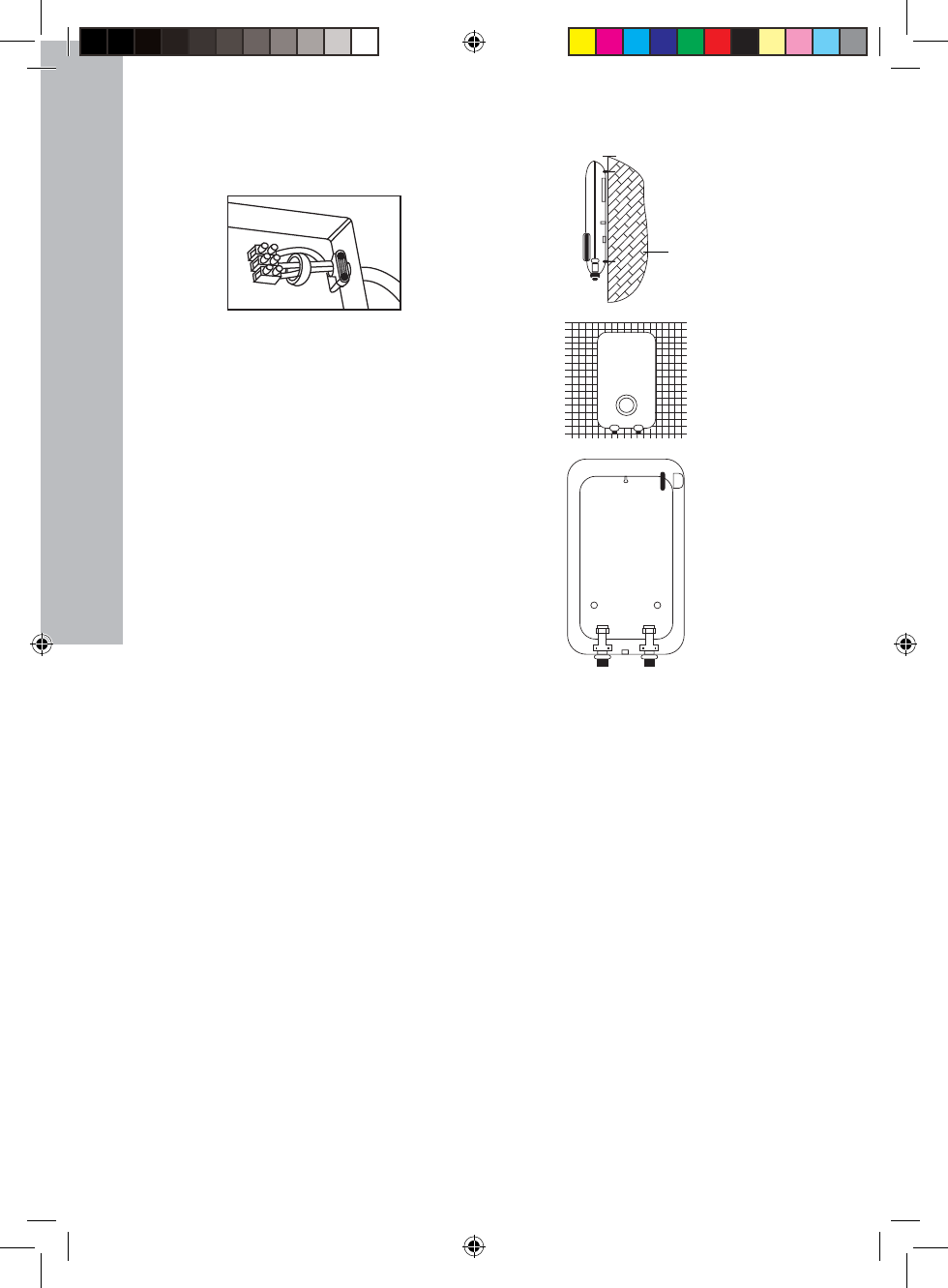

Кирпичная или
бетонная стена

Рис. 3

Шаг 6

Вставьте шнур электропитания в клеммную
колодку. Обратите внимание на следующее.
Провода должны быть установлены в соот-
ветствии с цветами: ноль (синий), фаза (корич-
невый), заземление (желто-зеленый).

Примечание:

После того, как вы убедитесь, что фик-
сирующие шурупы надежно завинчены,
водонагреватель можно крепить к стене,
иначе он упадет и получит повреждения,
или может послужить причиной несчаст-
ного случая. Определяя место для фикси-
рующих шурупов, необходимо убедиться,
что пространство над водонагревателем
и под ним составляет не менее 15 см, а
также есть необходимое пространство
впереди и по бокам прибора для того,
чтобы осуществлять его техническое
обслуживание.

Крепление водонагревателя

Необходимо выбрать подходящее место, опре-
делить расположение трех отверстий для фик-
сирующих винтов, при помощи дрели (размеры
сверла должны соответствовать размерам
пластикового крепления для фиксирующих
шурупов, которое необходимо установить в
просверленное отверстие). Просверлить 3
отверстия, вставить пластиковые дюбели,
вкрутить верхние винты так, чтобы между
выступающей частью винта и стеной (рис. 3)
было небольшое расстояние. Повесьте водо-
нагреватель на фиксирующие винты, соединив
2 монтажных отверстия, находящееся под
нижним кожухом, и 2 пластиковых крепления,
вкрученных в стену, открутите 2 оставшихся
крепежных винта, присоедините шнур элек-
тропитания, отдельно соединив фазу, ноль
и заземляющий провод, затем подключите к
питающей линии, прикрепите верхний кожух
водонагревателя, закрутите винты, скрепляю-
щие верхний и нижний кожух.
Расстояние между отверстиями для крепления
водонагревателя – 333х170 мм.

Подключение к водяному трубопроводу

Трубная арматура должна быть G1/2, на резьбо-
вой конец необходимо надеть резиновое уплот-
нительное кольцо, чтобы избежать утечки воды.
Вставьте предохранительный клапан во входное
отверстие впускного патрубка холодной воды, в
месте соединения используется уплотнительная
прокладка с сетчатым фильтром. Выпускное
отверстие должно быть направлено вниз.
Выпускной шланг (необходимость использова-
ния выпускного шланга определяется степенью
давления воды, устанавливается сервисным спе-
циалистом), соединяющий предохранительный
клапан должен быть прикреплен в нисходящем
наклонном положении, также необходимо
убедиться, что он выходит в пространство, в
котором нет препятствия для поступления воз-
духа (рис. 4). Для подключения нескольких точек
водоразбора см. схему на рис. 5.
