водонагреватели
5
1
Отверстия для винтов
2
Клеммные
зажимы
3
Клеммная
колодка
4
Отверстие для шнура электропитания
5
Термовыключатель
6
Печатная
плата
7
Электронная плата управления
8
Нагревательный
элемент
9
Трансформатор
10
Трубка выхода горячей воды
11
Трубка подачи холодной воды
12
Нижняя крышка корпуса
13
LCD дисплей
14
Кнопка понижения ступени мощности нагрева
15
Кнопка повышения ступени мощности нагрева
16
Кнопка включения/выключения
17
Панель управления
Установка и подключение
водонагревателя
Порядок установки:
1. Снимите верхнюю крышку и уплотнитель
кабеля электропитания.
2. Присоедините шнур электропитания.
3. Закрутите винты, на которых будет кре-
питься водонагреватель.
4. Повесьте водонагреватель на стену.
5. Закрутите два других шурупа, чтобы укре-
пить водонагреватель.
6. Установите верхнюю крышку и кабель с
уплотнителем.
7. Подключите трубы водоснабжения.

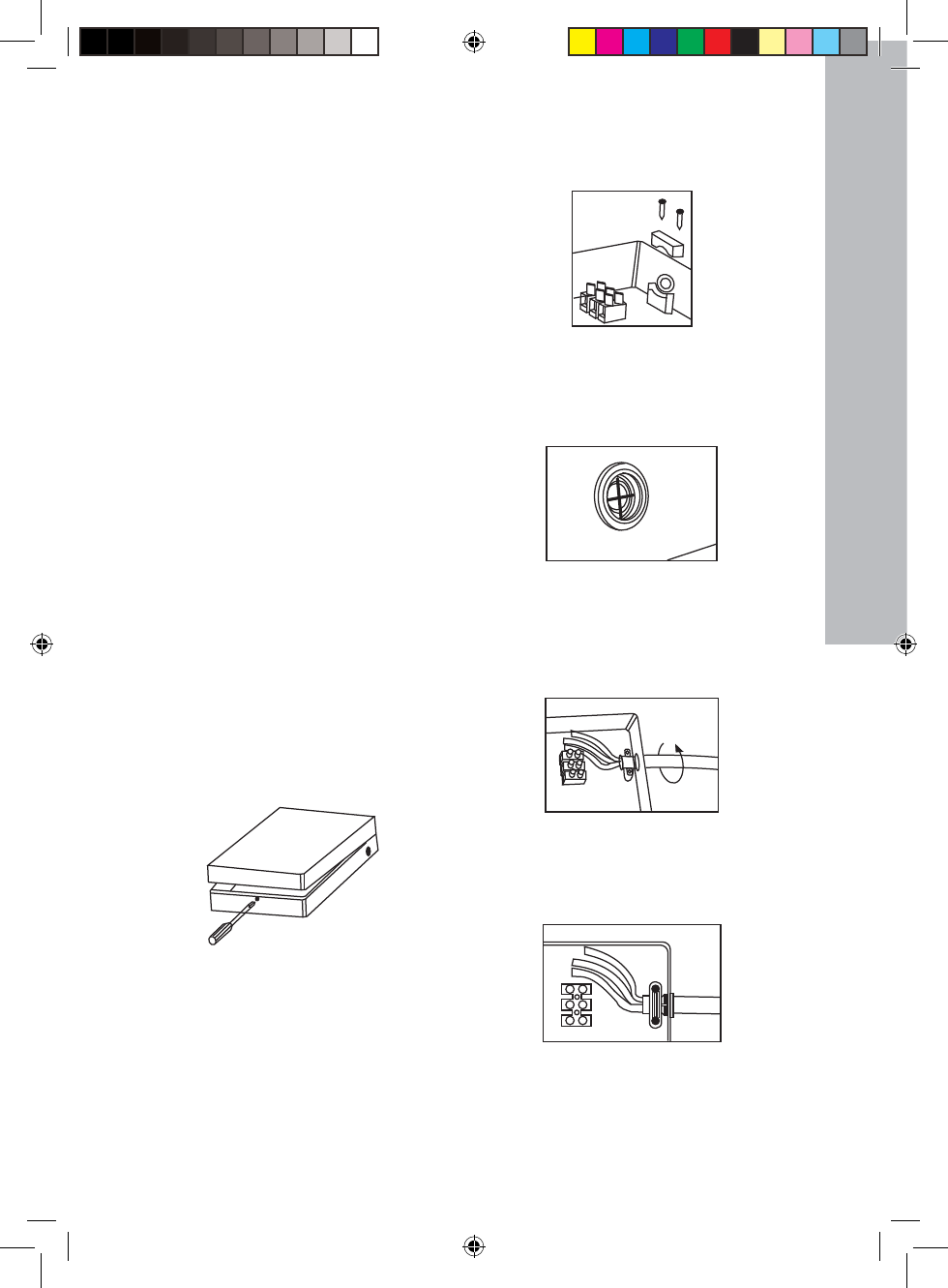

Присоединение шнура электропитания
Шаг 1
Открутите шурупы, которые крепят верхний и
нижний кожух, снимите верхний кожух.
Шаг 2
Снимите клеммный зажим, аккуратно открутив
шурупы.
Шаг 3
Аккуратно прорежьте отверстие в уплотнителе
кабеля электропитания и просуньте сквозь
него кабель внутрь прибора.
Шаг 4
Снимите изоляцию шнура электропитания для
соединения с клеммной колодкой.
Шаг 5
Установите клеммный зажим в первоначальное
положение при помощи шурупов, убедитесь,
что шнур электропитания выступает не боль-
ше, чем на 60 мм.
