8
electrolux

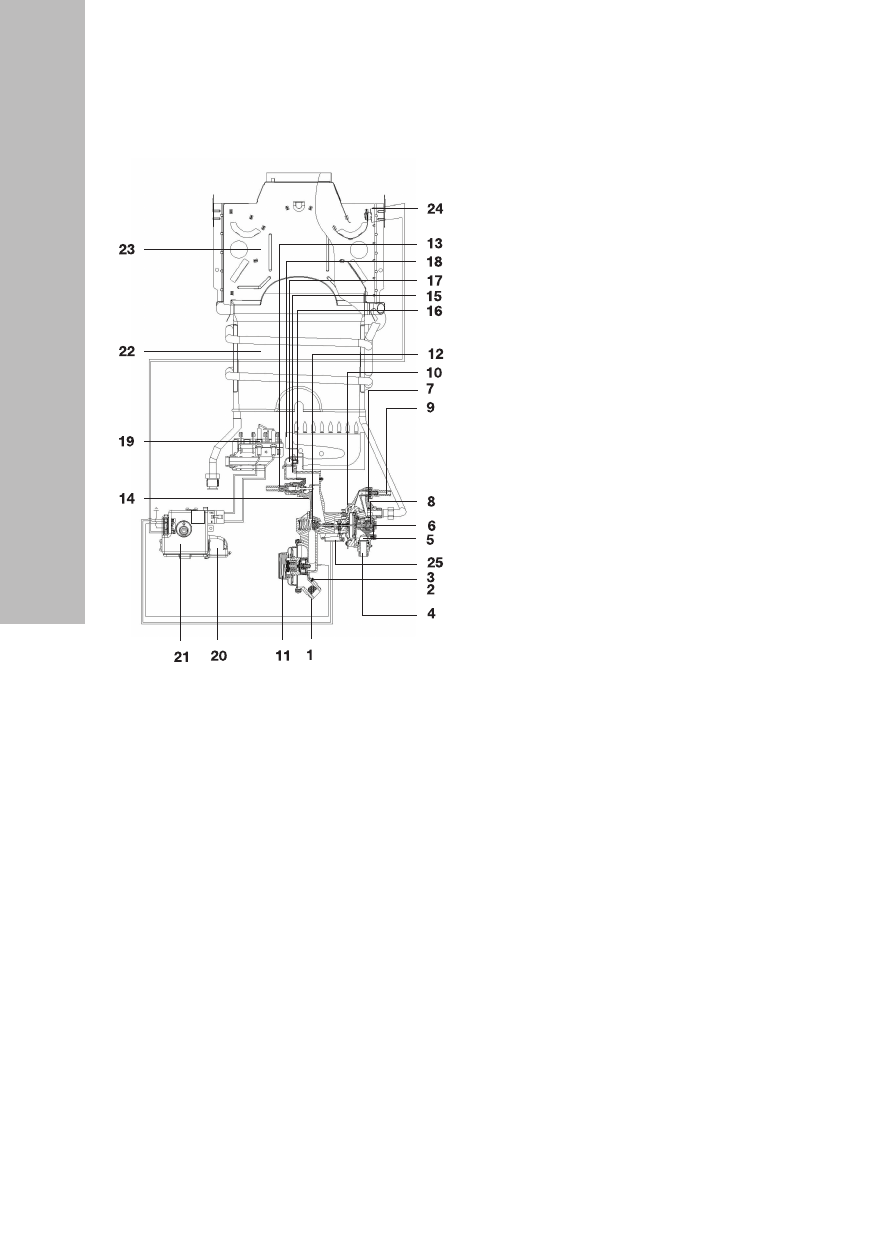

Схема устройства водонагревателя
1
Штуцер для подвода газа
2
Фильтр подаваемого газа
3
Штуцер для измерения давления
4
Штуцер для подвода воды
5
Фильтр для воды
6
Сливная
заглушка
7
Нижний корпус водяного вентиля
8
Регулятор расхода газа (регулятор мощности)
9
Регулятор температуры воды
10
Верхний корпус водяного вентиля
11
Сервоклапан
12
Предохранительный клапан
13
Выключатель питания
14
Основной корпус газового клапана
15
Газовая арматура
16
Форсунка
17
Распределитель газа
18
Горелка
19
Электрод
20
Отсек батарейки
21
Электронный блок управления и контроля
пламени горелки
22
Теплообменник
23
Колпак тяги (дефлектор)
24
Датчик тяги
25
Микро переключатели
рис. 5
