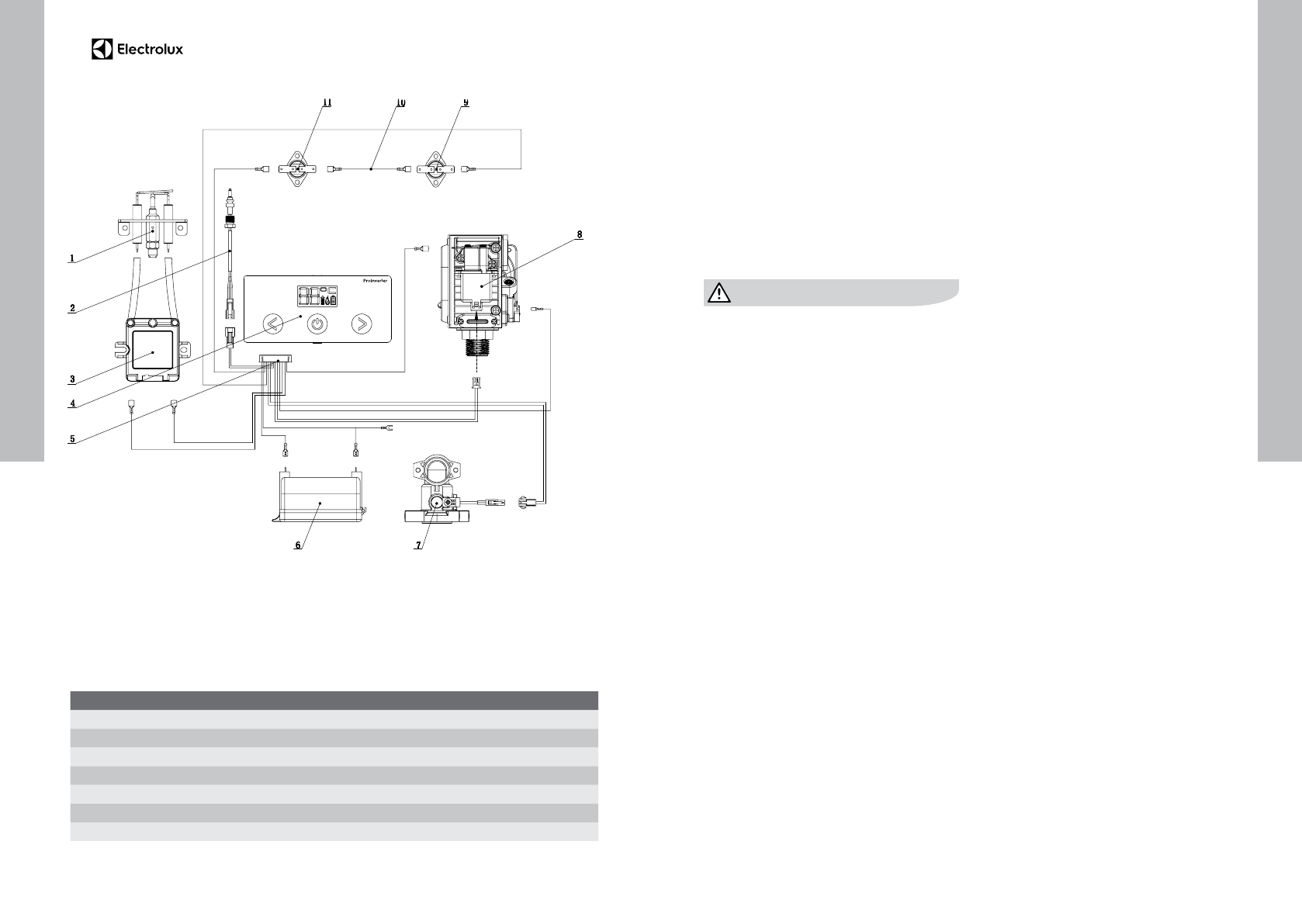

Электрическая схема

1.

  Электроды розжига

2.

  Датчик температуры

3.

  Блок управления

4.

  Дисплей

5.

  Разъемы подключения дисплея

6.

  Блок батарей

7.

  Датчик протока воды

8.

  Газовый клапан

9.

  Термостат 80°

10.

  Соединительные провода

11.

  Термостат 77°

Размер соединения

В аппарате

Внешние

Трубопровод

Природный газ

1/2"

1/2"

Холодная вода (вход)

1/2"

1/2"

Горячая вода (выход)

1/2"

1/2"

Дымоход

Диаметр дымохода

108 мм (внутренний)

110 мм (внешний)

Монтаж водонагревателя

Водонагреватель должен устанавливаться
только в помещениях с хорошей вентиля-
цией.
Проверьте, что параметры газопровода и
водопровода соответствуют техническим
характеристикам водонагревателя.
Обратите особое внимание на соответствие
значениям давления в газопроводе и водо-
проводе. Также удостоверьтесь, что на при-
бор подается достаточное количество газа
с учетом его потребления другими газовыми
приборами.

Вокруг водонагревателя следует оставить
свободное пространство, необходимое
для обслуживания: по боковым сторонам
100 мм, сверху 150 мм, снизу (для подклю-
чения газа и воды) 300 мм, от передней
панели 300 мм.
На стенах из трудносгораемых и сгора-
емых материалов установка газового
проточного водонагревателя возможна
только в случае оборудования их несгора-
емыми материалами (кровельной сталью
по листу асбеста толщиной не менее 3 мм,
штукатуркой и т.д.), на расстоянии не
менее 3 см от стены (в том числе от боко-
вой стены). Изоляция должна выступать за
габариты корпуса оборудования на 10 см и
70 см сверху.

Для монтажа водонагревателя или выполнения
его технического обслуживания необходимо
снять кожух.
Выполните следующие действия:
•  Рассоедините разъем управляющего

кабеля, соединяющий блок управления и
дисплей на корпусе водонагревателя.

•  Открутите два шурупа, которыми крепится

корпус к основанию колонки.

•  Потяните кожух к себе и снимите его с двух

кронштейнов, приподняв кожух вверх.

•  Выберите место установки водонагревате-

ля на стене и отметьте места для отверстий
под крюки. Отметьте также места входа и
выхода воды.

•  Закрепите крюки на стене и подвесьте на

них водонагреватель.

•  Перед подключением водонагревателя

необходимо тщательно прочистить водо-

провод и газопровод и удалить все воз-
можные загрязнения.

•  Подсоедините водонагреватель к газопро-

воду. Следите за тем, чтобы соединение
было газонепроницаемым и не находилось
под механическим напряжением.

•  Подсоедините водонагреватель к трубопро-

водам холодной и горячей воды. Следите
за тем, чтобы соединения не находилось
под механическим напряжением.

•  Проверьте герметичность соединений в

водонагревателе и устраните возможные
утечки.

•  Установите в исходное положение корпус и

закрепите его.

•  Затяните винты крепления корпуса.
 •  Проверьте герметичность соединений

водопровода. Полностью откройте вентиль
подачи воды в водонагреватель. Выпустите
весь воздух, полностью открыв краны
холодной и горячей воды. Затем закройте
все краны и проверьте герметичность всех
соединений.

•  Удостоверьтесь в полноте отвода продук-

тов горения. В течение 30 минут работы
водонагревателя не должно происходить
автоматического отключения подачи газа
на горелку.

Ввод в эксплуатацию.
Работа водонагревателя

Для запуска водонагревателя вставьте бата-
рейки.
Водонагреватель перейдет в режим ожи-
дания. Он автоматически начнет работать
после того, как будет открыт кран горячей
воды.
При открытии крана горячей воды вода
начинает циркулировать в теплообменнике.
Штифт гидравлического клапана приводит
в действие микропереключатель, который
запускает рабочий цикл электронной схемы.
Во время зажигания в течение периода,
не превышающего безопасное значение в
7 секунд, активизируется сервоклапан и
генерируется искра.
Предохранительный клапан, управляемый
мембранным устройством, работающим на
основе перепада давления, открывает пода-
чу газа на горелку.
Сервоклапан контролирует мягкое зажи-
гание и будет оставаться открытым, пока
обнаруживается пламя.
При закрытии крана горячей воды проток воды
