водонагреватели
7
6

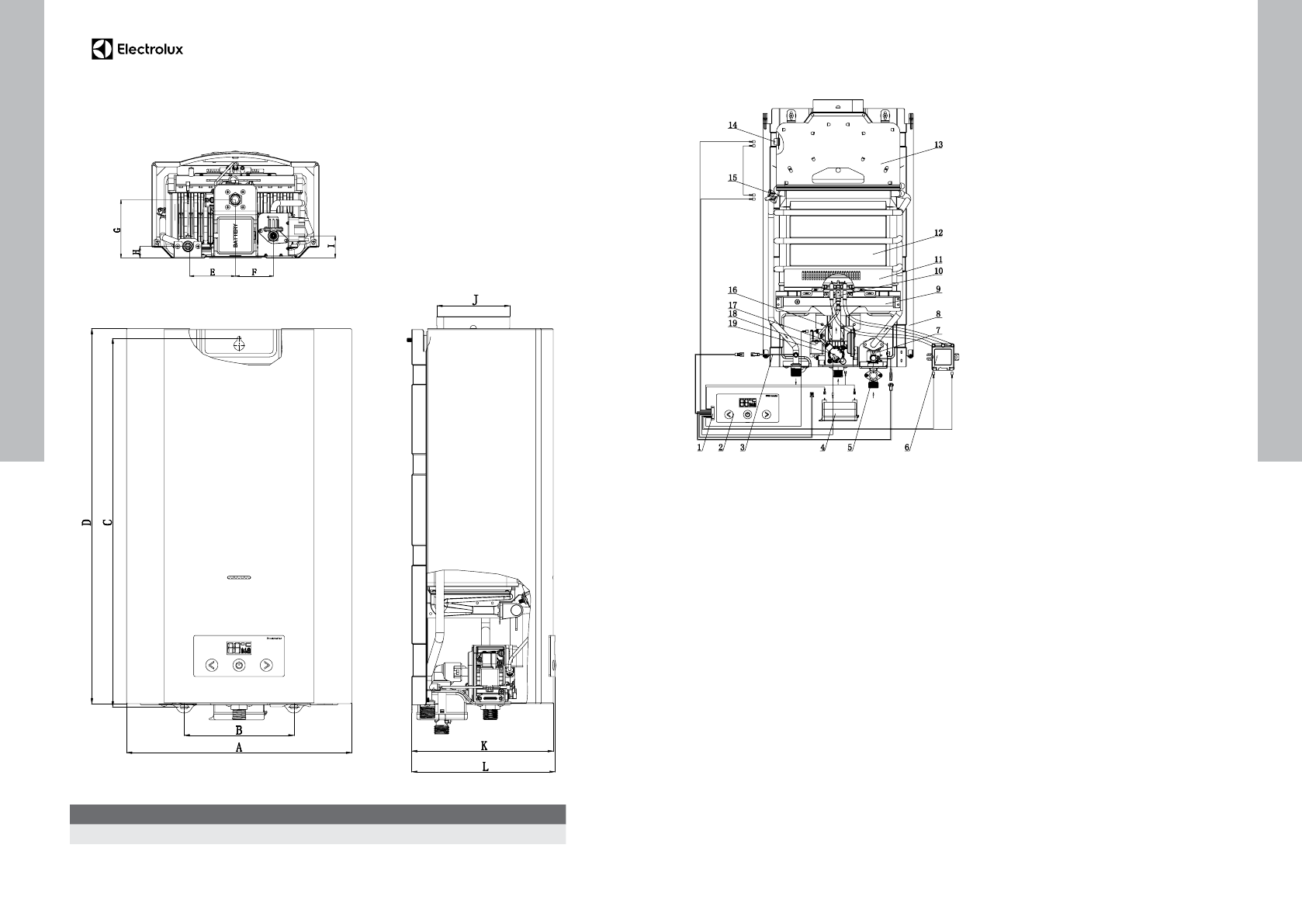

Описание водонагревателя
Размеры водонагревателя
Подключение горячей воды должно выполняться с помощью гибкой подводки.
Схема устройства водонагревателя
1.
Разъем подключения дисплея
2.
Дисплей
3.
Датчик температуры
4.
Блок батарей
5.
Разъем подключения холодной воды
6.
Блок управления
7.
Датчик протока
8.
Задняя панель
9.
Горелка
10.
Электроды розжига
11.
защитная пластина от перегрева
12.
Теплообменник
13.
Дымоход
14.
Термостат 80°
15.
Термостат 77°
16.
Газовая трубка
17.
Газовый клапан
18.
Малый пропорциональный клапан
19.
Малый противопожарный клапан
Рис. 4
A
B
C
D
E
F
G
H
I
J
К
L
330
160
540
550
93.5
75
115
23
44
ᴓ
108
204
207
Содержание
- 3 Эксплуатация
- 4 Описание водонагревателя; Размеры водонагревателя; Схема устройства водонагревателя
- 5 Электрическая схема; Размер соединения; Трубопровод; Монтаж водонагревателя
- 6 Комплектация; Водонагреватель проточный газовый; Неисправность
- 7 Утилизация; Срок службы составляет 5 лет.; Сертификация; Товар соответствует требованиям:; СИА «Грин Трейс»; Для заметок
- 14 Га ран тий ный та лон
